№ пп

Внешний диа-

метр, мм

Сопротивление

сжатию, Н

Кольцевая жёсткость,

кН/м

Группа грунта I Группа грунта II Группа грунта III Группа грунта IV

уплотнение

до 0,85

уплотнение

0,85-0,95

уплотнение

до 0,85

уплотнение

0,85-0,95

уплотнение

до 0,85

уплотнение

0,85-0,95

уплотнение

до 0,85

уплотнение

0,85-0,95

1 2 3 4 5 6 7 8 9 10 11 12 13

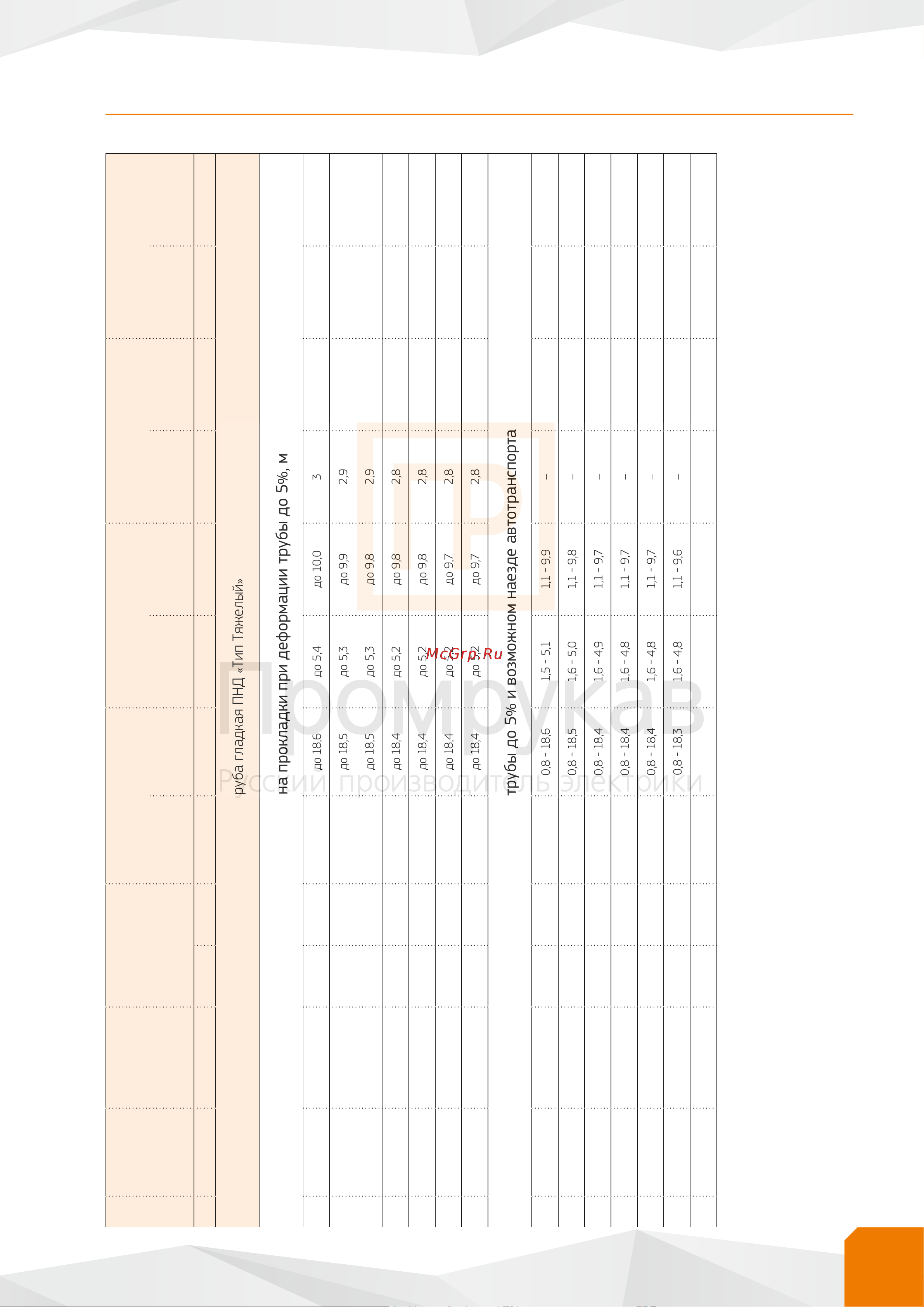

Труба гладкая ПНД «Тип Тяжелый»

Допустимая глубина прокладки при деформации трубы до 5%, м

47 16 не менее 615 SN108 108,0 до 9,4 до 18,6 до 5,4 до 10,0 3 до 5,7 до 1,7 до 3,1

48 20 не менее 613 SN80 80,0 до 9,4 до 18,5 до 5,3 до 9,9 2,9 до 5,6 до 1,6 до 3,0

49 25 не менее 636 SN65 65,0 до 9,3 до 18,5 до 5,3 до 9,8 2,9 до 5,6 до 1,5 до 3,0

50 32 не менее 642 SN52 52,0 до 9,3 до 18,4 до 5,2 до 9,8 2,8 до 5,5 до 1,5 до 2,9

51 40 не менее 697 SN44 44,0 до 9,2 до 18,4 до 5,2 до 9,8 2,8 до 5,5 до 1,5 до 2,9

52 50 не менее 720 SN38 38,0 до 9,2 до 18,4 до 5,2 до 9,7 2,8 до 5,5 до 1,5 до 2,9

53 63 не менее 862 SN35 35,0 до 9,2 до 18,4 до 5,2 до 9,7 2,8 до 5,5 до 1,5 до 2,9

Допустимая глубина прокладки при деформации трубы до 5% и возможном наезде автотранспорта с осевой нагрузкой 50 кН, м

54 16 не менее 615 SN108 108,0 1,1 - 9,3 0,8 - 18,6 1,5 - 5,1 1,1 - 9,9 – 1,5 - 5,4 – –

55 20 не менее 613 SN80 80,0 1,1 - 9,3 0,8 - 18,5 1,6 - 5,0 1,1 - 9,8 – 1,5 - 5,3 – –

56 25 не менее 636 SN65 65,0 1,1 - 9,2 0,8 - 18,4 1,6 - 4,9 1,1 - 9,7 – 1,6 - 5,2 – –

57 32 не менее 642 SN52 52,0 1,1 - 9,2 0,8 - 18,4 1,6 - 4,8 1,1 - 9,7 – 1,6 - 5,2 – –

58 40 не менее 697 SN44 44,0 1,1 - 9,1 0,8 - 18,4 1,6 - 4,8 1,1 - 9,7 – 1,6 - 5,2 – –

59 50 не менее 720 SN38 38,0 1,1 - 9,1 0,8 - 18,3 1,6 - 4,8 1,1 - 9,6 – 1,6 - 5,1 – –

60 63 не менее 862 SN35 35,0 1,1 - 9,1 0,8 - 18,3 1,6 - 4,8 1,1 - 9,6 – 1,6 - 5,1 – –

www.promrukav.ruПриложение №2
