Определения

1. Источник пускового сигнала: запуск может производиться по

сигналам от различных источников: входного канала (CH1, CH2),

внешнего запуска (EXT), электросети напряжения.

Входной канал: Стандартным источником пускового сигнала

служит входной канал (любой из имеющихся). Выбранный источ-

ник работает независимо от того, отображается ли сигнал от него

на дисплее, или нет.

Внешний запуск: Этот тип источника пускового сигнала по-

зволяет производить запуск от третьего канала, принимая дан-

ные по двум другим. Например, вы можете использовать внеш-

ний генератор синхронизирующих импульсов или сигнал из изме-

ряемой цепи.

И в режиме EXT используется внешний запуск сигналом из разъ-

ема EXT TRIG. В режиме EXT сигналы используются непосред-

ственно, при этом допускается уровень сигнала в пределах

от -3В до +3В.

Электросеть: Этот режим обозначает использование для за-

пуска сигнала от сети высокого напряжения. Он позволяет на-

блюдать сигналы, связанные с электросетью, например, взаимо-

связь между осветительным оборудованием и питающим обору-

дованием – для достижения стабильной синхронизации.

2. Режим запуска: определяет режим работы в отсутствие пус-

кового запуска. В данном осциллографе предусмотрены три ре-

жима запуска: автоматический, нормальный и одиночный.

Автоматический запуск: Система производит выборку дан-

ных для построения осциллограммы в отсутствие пускового сиг-

нала. На дисплее отображается шкала временной развертки.

Когда появляется пусковой сигнал, синхронизация автоматически

начинает осуществляться по этому сигналу.

Примечание: когда в автоматическом режиме запуска горизон-

тальная развертка осциллограммы установлена на 50 мс/дел или

меньше, осциллограф не будет реагировать на пусковой сигнал.

Нормальный запуск: В этом режиме осциллограф произво-

дит выборку данных для осциллограммы, только если выполня-

ются условия запуска. В отсутствие пускового сигнала система

прекращает регистрировать данные и находится в ожидании. При

появлении пускового сигнала выборка и отображение данных

возобновляется.

Одиночный запуск: В этом режиме после однократного нажа-

тия кнопки [RUN] осциллограф переходит в режим ожидания за-

пуска. Когда приходит пусковой сигнал, осциллограф производит

выборку, отображает на дисплее зарегистрированную осцилло-

грамму и останавливается.

3. Развязка системы запуска: Тип развязки системы запуска

определяет, какие составляющие сигнала передаются в цепь

запуска. Типы развязки, предусмотренные конструкцией осцилло-

графа: по постоянному току, по переменному току, с отсечением

низких частот и с отсечением высоких частот.

DC (по постоянному току): пропускаются все составляющие

сигнала.

AC (по переменному току): Отсекается постоянная состав-

ляющая и ослабляются компоненты сигнала с частотой ниже 10

Гц.

Low Frequency Suppression (отсечение низких частот): Отсе-

кается постоянная составляющая и ослабляются компоненты

сигнала на частотах ниже 80 кГц.

High Frequency Suppression (отсечение высоких частот): ос-

лабляются компоненты сигнала на частотах выше 80 кГц.

4. Предварительный запуск и запуск с задержкой: Данные,

полученные до и после момента запуска.

Момент запуска, как правило, устанавливается в центре дисплея

по горизонтальной оси. В этом случае имеется возможность на-

блюдать сигнал в пределах пяти делений до и после запуска.

Используйте регулятор положения момента запуска по горизон-

тали для настройки горизонтального смещения осциллограммы,

позволяющего получить больше информации перед запуском.

Наблюдая данные перед запуском, можно получить представле-

ние об осциллограмме до запуска. Например, вы можете обнару-

жить всплеск, происходящий в момент подключения исследуемой

схемы к питанию. Наблюдение и анализ данных до и после за-

пуска могут помочь вам установить причину всплеска.

Настройка системы регистрации

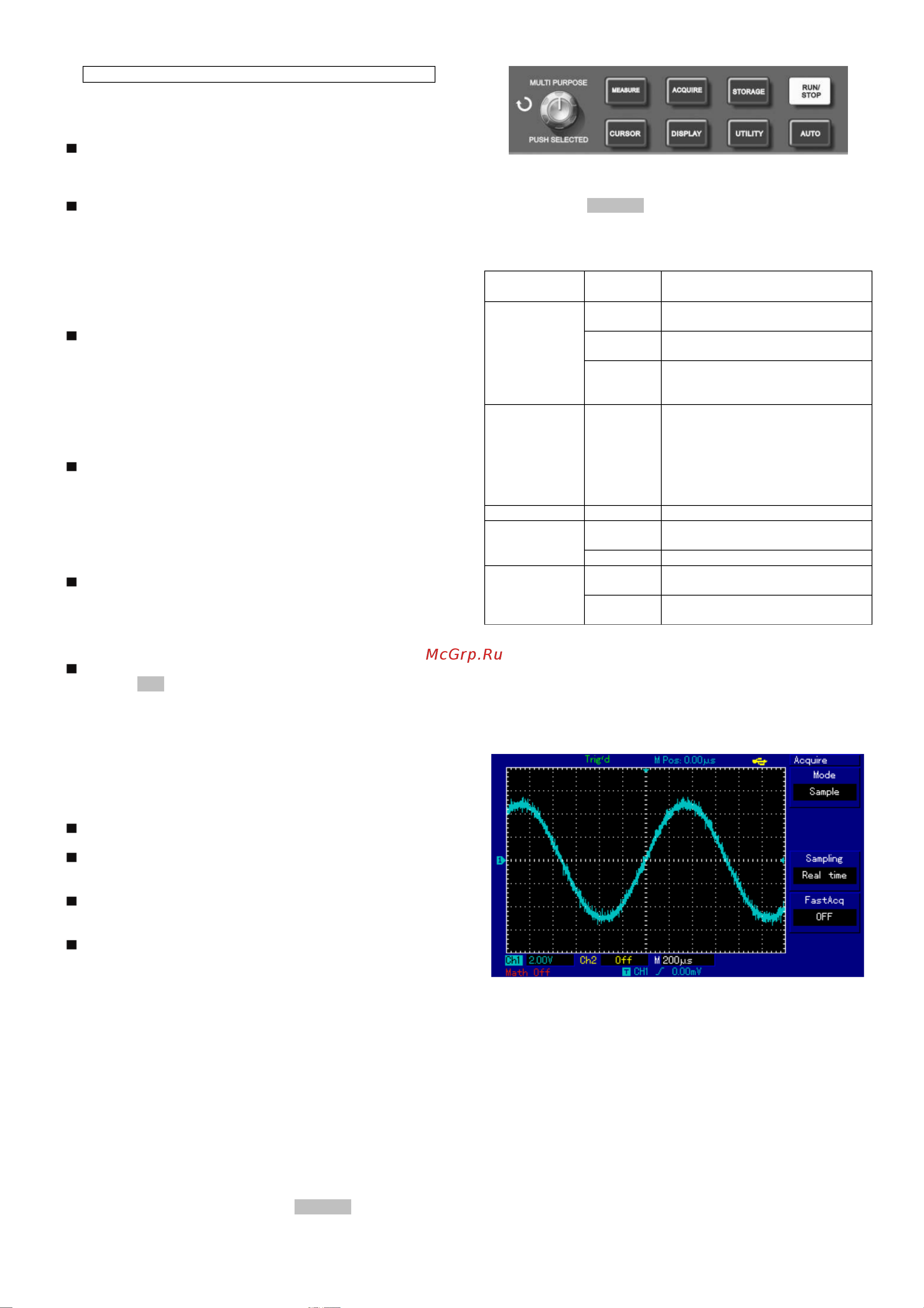

Как показано на Рисунке 2-17, кнопка [ACQUIRE] в зоне управле-

ния является функциональной кнопкой системы регистрации.

Рисунок 2-17 Функциональные кнопки системы регистрации.

Нажмите кнопку [ACQUIRE] для вызова меню настройки системы

регистрации. Это меню позволяет регулировать режим выборки

сигнала.

Таблица 2-12 Меню системы регистрации

Пункт меню

Возможные

значения

Пояснения

Mode (режим

накопления

данных)

Sample

Включается режим обычной вы-

борки данных

Peak detect

Включается режим распознавания

пиков

Average

Устанавливается выборка с ус-

реднением, на дисплее отобража-

ется усредненная осциллограмма

Averages

(число

усредняемых

осциллограмм)

Averages

2-256

Число усреднений устанавливает-

ся как степень с основанием 2, то

есть 2, 4, 8, 16, 32, 64, 128, 256.

Для изменения числа усреднений

используется многофункциональ-

ный ре

гулятор управления в левой

части Рисунка 2-17

Sampling

Real Time

Выборка в режиме реального вре-

мени

Equ-time

Эквивалентный режим

FastAcq

(режим

быстрой

регистрации

сигнала)

Устанавливается быстрая регист-

рация

Off Выключается быстрая

регистрация

Изменяя параметры выборки сигнала, можно наблюдать соот-

ветствующие измерения осциллограммы на дисплее. Если сиг-

нал содержит значительный шум, а режим выборки с усреднени-

ем не выбран, осциллограмма будет выглядеть, как показано на

Рисунке 2-18. В режиме выборки с усреднением по 64 осцилло-

граммам тот же сигнал будет выглядеть, как показано на Рисунке

2-19.

Рисунок 2-18 Осциллограмма в режиме выборки без усреднения

Примечания:

1. Используйте режим выборки в реальном времени (Real

time sampling) для наблюдения одиночных сигналов.

2. Используйте режим эквивалентной выборки (Equivalent

sampling) для наблюдения высокочастотных периодических сиг-

налов.

3. Во избежание образования смешанной огибающей выбирайте

режим распознавания пиков (Peak Detect).

4. Для подавления белого шума в отображаемом сигнале ис-

пользуйте режим выборки с усреднением, последовательно уве-

личивая число усреднений в два раза и таким образом выбирая

значение от 2 до 256.
