UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: серия UTD2000L-R
10
Таблица 2-8
Type (тип) Pulse
Polarity
(полярность
запуска)
Positive
Запуск по длительности положи-
тельного импульса
Negative
Запуск по длительности отрица-
тельного импульса
Mode (режим
запуска)
Auto
Система автоматически производит
выборку данных для осцилло
граммы
в отсутствие пускового сигнала. Ба-
зовый уровень запуска отображает-
ся на дисплее. При появлении сиг-
нала запуска происходит автомати-
ческое переключение в нормальный
режим запуска
Normal
В отсутствие пускового сигнала сис-
тема не производит выборку данных.
При появлении пускового сигнала
выборка данных запускается
Single
При выполнении условия запуска
сигнал регистрируется однократно с
последующей блокировкой
Coupling
(развязка
запуска)
AC
Постоянная составляющая вход
ного
сигнала отсекается
DC
И постоянная, и переменная состав-
ляющие сигнала пропускаются
HF Reject
Отсекаются высокочастотные со-
ставляющие
LF Reject
Отсекаются низкочастотные состав-
ляющие
Previous 2/2
-- Переход на предыдущую страницу
Поочередный запуск (Alternate)
При выборе этого режима запуск осуществляется по сигналам с
двух вертикальных каналов. Режим поочередного запуска пред-
назначен для наблюдения двух сигналов с несогласованными
частотами. На Рисунке 2-15 показаны осциллограммы при пооче-
редном запуске. Пункты меню этого режима перечислены в Таб-
лице 2-9.

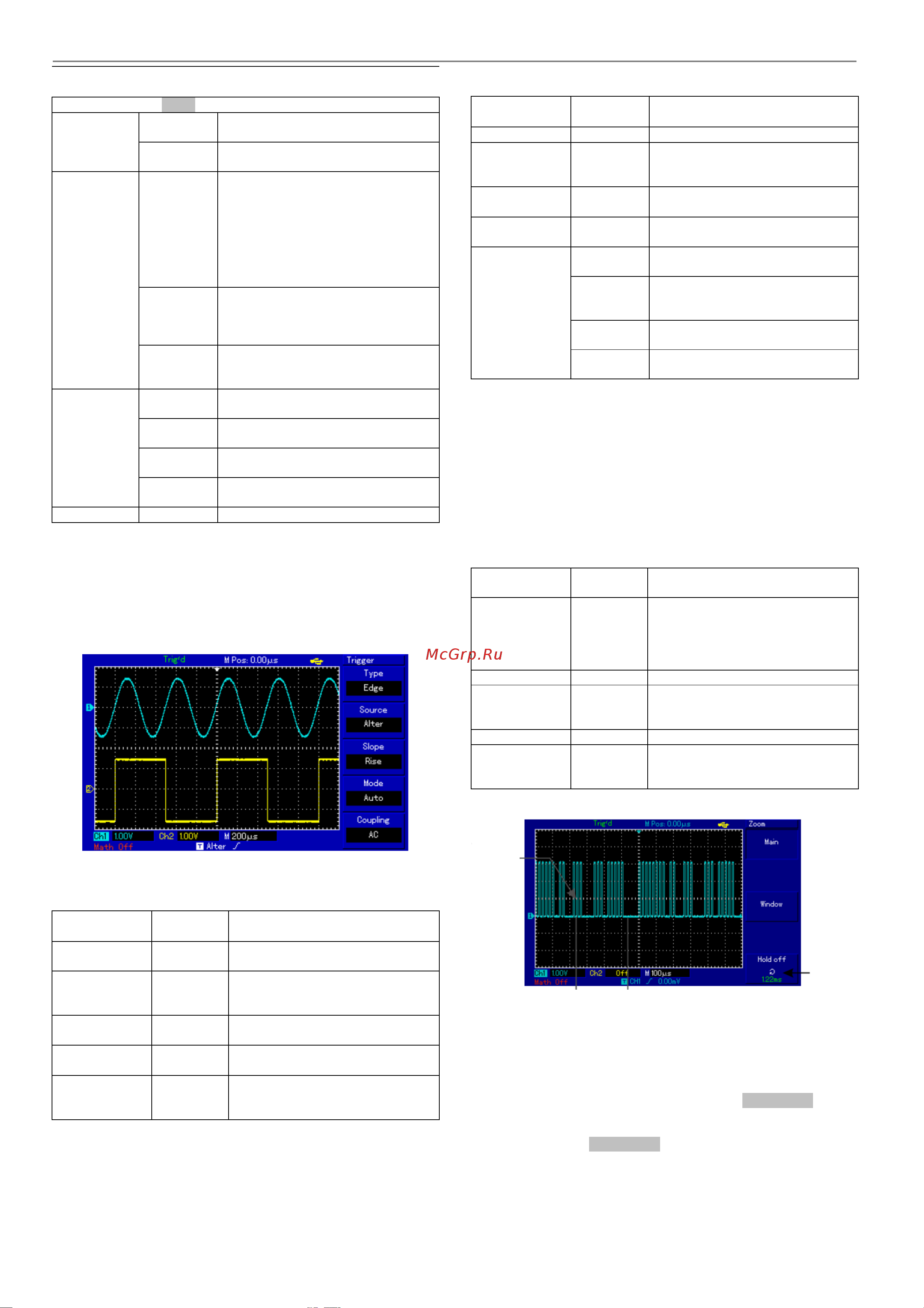

Рисунок 2-15 Наблюдение двух сигналов с разными частотами в
режиме поочередного запуска.
Таблица 2-9 Настройки поочередного запуска
Пункт меню
Возможные
значения
Пояснения
Type (тип) Edge
Установлен режим запуска по
фронту
Source
(источник
сигнала запуска)
Alter
Выбран поочередный запуск с
первого и второго канала
Slope(наклон
фронта)
Rise
Установлен запуск по нарастаю-
щему фронту
Mode (режим
запуска)
Auto Автоматический запуск
Coupling
(развязка
запуска)
AC
Развязка сигнала запуска по пере-
менному току
Поочередный запуск может также использоваться для сравнения
ширины импульса.
Настройка режима развязки запуска
Войдите в меню настройки запуска для установки развязки запус-
ка и достижения наиболее стабильной синхронизации.
Таблица 2-10
Пункт меню
Возможные
значения
Пояснения
Type (тип) Edge
Source
(источник
сигнала запуска
Alter
Выбран поочередный запуск с
первого и второго канала
Slope(наклон
фронта)
Rise
Установлен запуск по нарастаю-
щему фронту
Mode (режим
запуска)
Auto Выбран автоматический запуск
Coupling
(развязка
запуска)
AC
Постоянная составляющая вход-
ного сигнала отсекается
DC
И постоянная, и переменная со-
ставляющие сигнала пропускают-
ся
HF Reject
Отсекаются высокочастотные со-
ставляющие
LF Reject
Отсекаются низкочастотные со-
ставляющие
Регулировка времени задержки запуска
Вы можете регулировать время задержки запуска для наблюде-
ния сложных осциллограмм (например, последовательностей
импульсов). Время задержки запуска – это время ожидания, по
истечении которого возможет повторный запуск. До этого момен-
та осциллограф блокирует запуск. Например, если вы хотите
произвести синхронизацию серии импульсов по первому импуль-
су, установите время задержки, соответствующее длительности
этой серии импульсов, как показано на Рисунке 2-16. Меню на-
стройки задержки запуска описано ниже в Таблице 2-11:
Таблица 2-13
Пункт меню
Возможные
значения
Пояснения
Main
(Основная го-
ризонтальная
шкала)
--
1. Включение основной горизон-
тальной шкалы
2. Если включен режим увеличе-
ния фрагмента окна, выбор данно-
го пункта отключает его.
--
Window
(увеличение
фрагмента окна)
--
Включение режима увеличения
фрагмента временной шкалы
--
Hold off
(задержка
запуска)
Регулировка времени задержки
запуска
Рисунок 2-16 Использование синхронизации серии импульсов.
Управление
1. Следуя обычной процедуре синхронизации сигнала, выберите
режим запуска по фронту, источник пускового сигнала и наклон
фронта в меню управления запуском (кнопка TRIG MENU). Отре-
гулируйте уровень запуска таким образом, чтобы добиться мак-
симально стабильного отображения осциллограммы.
2. Нажмите кнопку [TRIG MENU] в зоне управления горизонталь-
ной разверткой для вызова соответствующего меню.
3. Отрегулируйте время задержки с помощью многофункцио-
нального регулятора, так чтобы получить стабильную осцилло-
грамму.
Время задержки
Момент
запуска
Задержка
запуска
