9
В режиме увеличения фрагмента временной шкалы дисплей де-
лится на две части, как показано на рисунке 2-13. В верхней час-
ти отображается исходная осциллограмма. Вы можете переме-
щать эту зону влево и вправо вращением регулятора POSITION,
также уменьшать и увеличивать размер выбранной области
вращением регулятора SCALE в зоне горизонтальной развертки.
В нижней части экрана расположен выбранный фрагмент исход-
ной осциллограммы, растянутый по горизонтали. Обратите вни-
мание, что разрешение растянутого фрагмента увеличивается по
сравнению с разрешением исходной осциллограммы (как видно
из Рисунка 2-13). Поскольку осциллограмма, показанная в ниж-
ней части экрана соответствует выбранной зоне в верхней части,
для уменьшения размера этой зоны, вы можете растянуть вре-
менную шкалу вращением регулятора SCALE в зоне горизон-
тальной развертки. Другими словами, можно многократно растя-
гивать осциллограмму.
Режим X-Y
Этот режим применим только для канала CH1 и канала СH2. При
выборе режима отображения X-Y по горизонтальной оси откла-
дывается напряжение канала CH1, а по вертикальной напряже-
ние канала CH2.

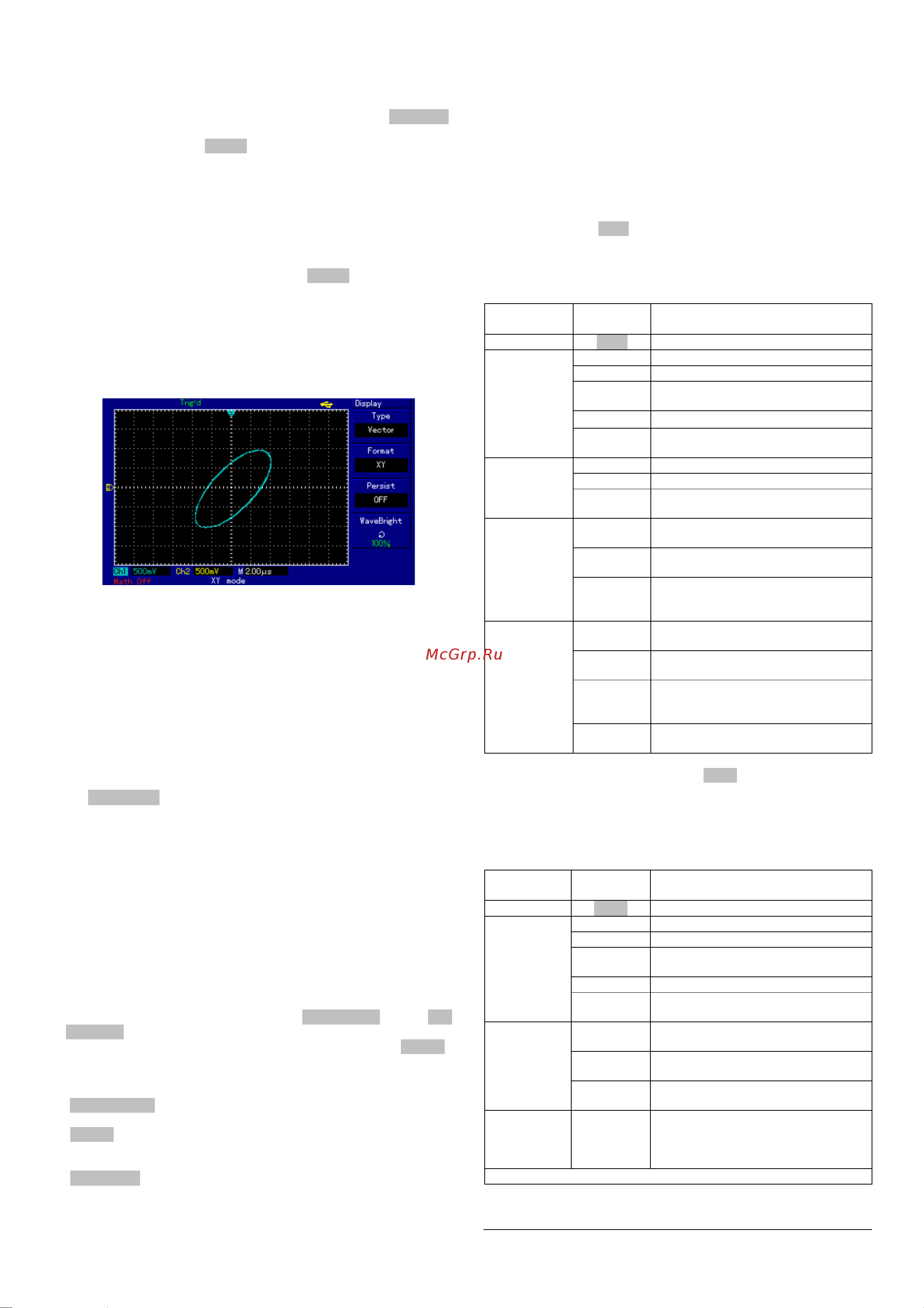

Рисунок 2-14 Дисплей в режиме X-Y.
Внимание! В обычном режиме X-Y осциллограф позволяет ис-
пользовать произвольную частоту дискретизации. Для регули-
ровки частоты дискретизации и вертикальной шкалы в режиме X-
Y частота дискретизации задается равной 100 МГц. В общем
случае путем регулировки горизонтальной шкалы при уменьше-
нии частоты дискретизации качество отображения фигур Лисса-
жу может быть улучшено. Следующие функции не работают ре-
жиме X-Y:
Режим автоматических измерений
Режим курсорных измерений
Опорная или математическая осциллограмма
HORI MENU кнопка
Управление запуском
Настройка системы запуска
Запуск является решающим этапом при выборке данных и ото-
бражении осциллограмм. Правильная настройка запуска пре-
вращает нестабильную картину на экране в информативную ос-
циллограмму. В начале сбора данных осциллограф в первую
очередь набирает достаточное количество данных для построе-
ния осциллограммы влево от точки запуска. В ожидании пусково-
го сигнала прибор непрерывно регистрирует данные. Когда сиг-
нал запуска получен, осциллограф непрерывно собирает доста-
точный объем данных для того, чтобы отобразить осциллограм-
му вправо от точки запуска. Зона управления запуском на панели
управления осциллографа включает регулятор уровня запуска,
кнопку вызова меню настройки запуска [TRIG MENU], кнопку [SET
TO ZERO] для установки уровня запуска на центральную точку
сигнала по вертикали и кнопку принудительного запуска [FORCE].
Уровень запуска: уровень запуска задает напряжение сигнала,
соответствующее моменту запуска.
[SET TO ZERO]: установка уровня запуска на центральную точку
амплитуды запускающего сигнала по вертикали
[FORCE]: служит для формирования сигнала принудительного
запуска. В основном используется в режиме запуска и режимах
нормального (Normal) и одиночного (Single) запуска.
[TRIG MENU]: Кнопка для вызова меню настроек запуска.
Управление запуском
Режимы запуска: по фронту, по импульсу, поочередный:
Запуск по фронту: запуск происходит, когда фронт пускового
сигнала вырастает до заданного уровня.
Запуск по длительности импульса: запуск происходит, когда
длительность импульса пускового сигнала удовлетворяет задан-
ным условиям, происходит запуск
Поочередный запуск: предназначен для одновременного на-
блюдения двух не синхронизированных по частоте сигналов.
Ниже даны пояснения к меню различных режимов запуска.
Запуск по фронту Edge
Запуск по фронту обозначает запуск по пороговому уровню сиг-
нала. При выборе «запуска по фронту» происходит запуск на
переднем и заднем фронте входного сигнала.
Таблица 2-6
Пункт меню
Возможные
значения
Пояснения
Type (тип) Edge
Source
(выбор
источника
сигнала)
CH1
Запуск по сигналу с первого канала
CH2
Запуск по сигналу со второго канала
EXT
Запуск по входному каналу внешне-
го запуска
AC Line
Запуск от электросети
Alter
Поочередный запуск по сигналам
первого и второго каналов
Slope
(наклон
фронта)
Rise
Запуск по нарастающему фронту
Fall
Запуск по спадающему фронту
Rise Fall
Запуск, как по нарастанию, так и по
спаду
Mode (режим
запуска)
Auto
Сигнал регистрируется, только если
не выполняется условие запуска
Normal
Сигнал регистрируется, только если
выполняется условие запуска
Single
При выполнении условия запуска
сигнал регистрируется однократно с
последующей блокировкой
Coupling
(развязка
запуска)
AC
Постоянная составляющая вход
ного
сигнала отсекается
DC
И постоянная, и переменная состав-
ляющие сигнала пропускаются
HF Reject
Отсекаются высокочастотные со-
ставляющие (с частотой выше 80
кГц)
LF Reject
Отсекаются низкочастотные состав-
ляющие (с частотой ниже 80 кГц)
Запуск по длительности импульса Pulse
Запуск по длительности импульса означает, что время запуска
зависит от длительности импульса. Накладывая соответствую-
щие условия на длительность импульса, вы можете выявить им-
пульсы, отклоняющиеся от нормы.
Таблица 2-7
Пункт меню
Возможные
значения
Пояснения
Type (тип) Pulse
Source
(источник
синхрониза
ции)
CH1
Запуск по сигналу с первого канала
CH2
Запуск по сигналу со второго канала
EXT
Запуск по входному каналу внешнего
запуска
AC Line
Запуск от электросети
Alternate
Поочередный запуск по сигналам
первого и второго каналов
When
(условие на
импульс)
>
Запуск при длительности импульса
больше установленного значения
<
Запуск при длительности импульса
меньше установленного значения
=
Запуск при длительности импульса,
равной установленному значению
Setting
(установка
импульса)
--
Установите длительность импульса
в пределах 20 нс ~10 с и под
стройте
ее точно вращением регулятора в
верхней части передней панели
Next 1/2
--
Переход на следующую страницу
