3
Текстовые обозначения управляющих кнопок, используемые, в
данной инструкции, идентичны значкам на соответствующих
кнопках на передней панели осциллографа.
Пожалуйста, обратите внимание, что в тексте все обозначения
функциональных кнопок даются в квадратных кнопках, например
[MEASURE] соответствует кнопке, обозначенной как MEASURE
на передней панели прибора.

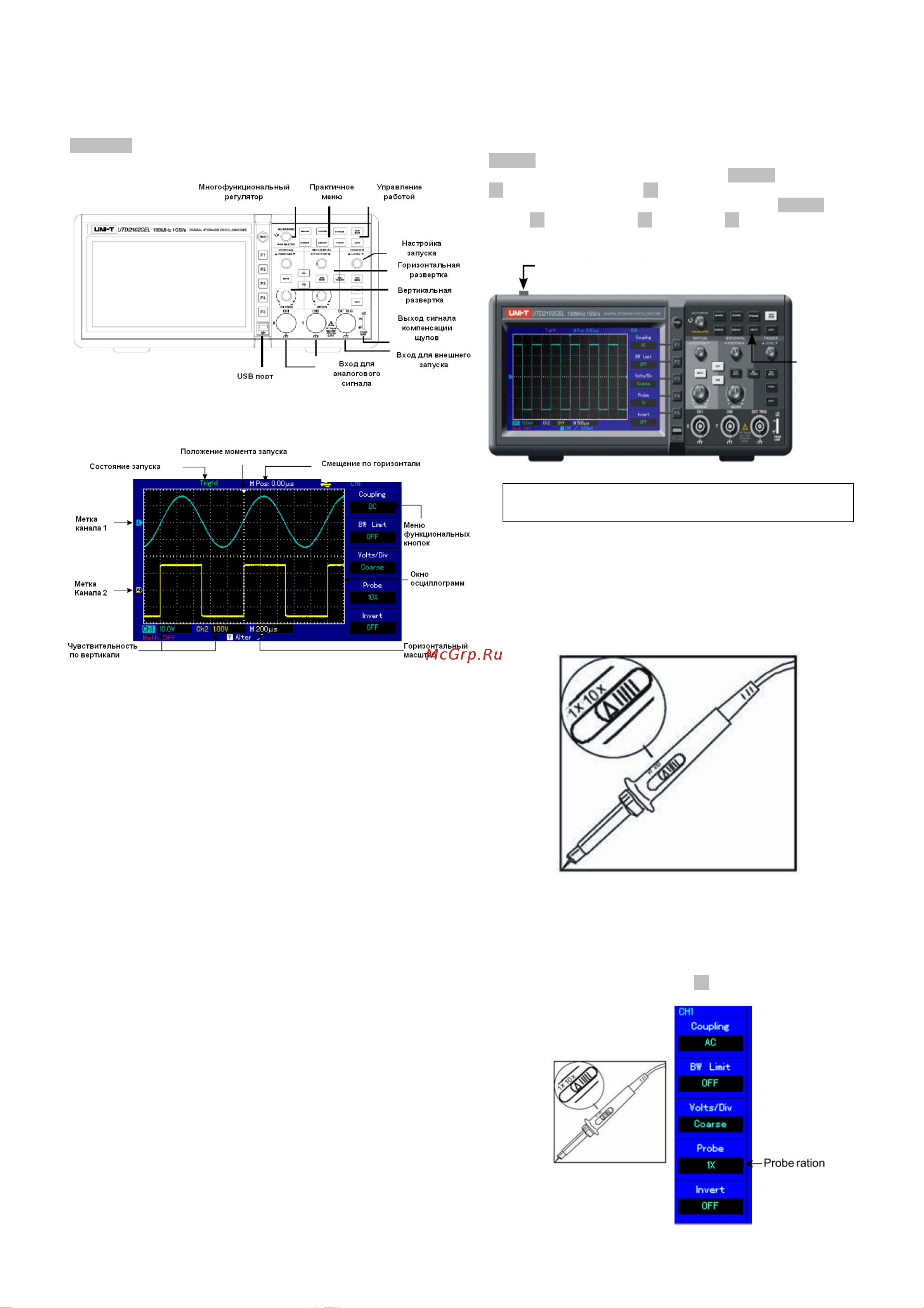

Рисунок 1-2а Схема органов управления на передней панели
Рисунок 1-3 Схема интерфейса дисплея
Общие проверки
Для проверки вашего нового осциллографа серии UTD2000L мы
предлагаем выполнить следующие действия:
1. Проверка прибора на наличие неисправностей, получен-
ных при доставке
Если картон упаковки или защитные пенопластовые блоки имеют
серьезные повреждения, пожалуйста, проведите полную провер-
ку прибора и принадлежностей, чтобы убедиться в удовлетвори-
тельных электрических и механических характеристиках.
2. Проверка принадлежностей
Перечень принадлежностей входящих в комплект поставки при-
веден в разделе «Принадлежности осциллографов серии
UTD2000L» настоящей инструкции. Пожалуйста, удостоверьтесь
в наличии всех принадлежностей перечисленных в этом перечне.
В случае обнаружения отсутствующих или поврежденных при-
надлежностей, пожалуйста, свяжитесь с нашим дилером или с
нашим местным представительством.
2. Тщательный осмотр прибора
Если осциллограф имеет наружные повреждения, не функциони-
рует надлежащим образом или не удается провести тестирова-
ние характеристик, пожалуйста, свяжитесь с нашим дилером или
с нашим местным представительством.
В случае обнаружения повреждений, полученных при доставке,
пожалуйста, сохраните упаковку и сообщите о них в наш отдел
доставки или нашему дилеру. Компания UNI-T произведет ре-
монт или замену поврежденного прибора.
Функциональные проверки
Чтобы убедиться в нормальной работе осциллографа, выполните
функциональные проверки по следующим этапам.
1. Включение прибора
Включите прибор. Напряжение электропитания должно быть в
пределах 100-240В, 45-440Гц. После подсоединения электропи-
тания, запустите выполнение самокалибровки для оптимизации
тракта сигнала в целях повышения точности измерений.
Для переключения в русскоязычный интерфейс нажмите кнопку
[UTILITY] и в пункте меню Language выберите Русский язык.
Для запуска калибровки нажмите кнопку [UTILITY], а затем кнопку
[F1] (Self Adj) и повторно [F1] (Execute) для старта калибровки.
Для загрузки настроек по умолчанию нажмите [UTILITY], затем
кнопку [F5] (Next) затем [F1] (Reset) и [F1] (Execute) для загруз-
ки начальных установок по умолчанию (см. Рисунок 1-4).
Рисунок 1-4
Осторожно! Во избежание опасности убедитесь, что
осциллограф надежно заземлен
2. Подача сигнала
Осциллографы серии UTD2000L оснащены двумя входными ка-
налами и одним каналом внешнего запуска. Сигналы подаются в
следующем порядке:
1) Подсоедините щуп ко входу CH1 и установите переключатель
коэффициента ослабления в положение 10X (Рисунок 1-5).
Рисунок 1-5 Установка переключателя ослабления
2) Вам нужно установить коэффициент ослабления щупа осцил-
лографа. Этот коэффициент позволяет изменять вертикальную
шкалу таким образом, чтобы амплитуда измеренного сигнала
корректно отображалась на дисплее. Для установки коэффици-
ента ослабления нажмите кнопку [F4] (Probe), при этом на дис-
плее отобразится 10Х.
Рисунок 1-6 Установка коэффициента ослабления на щупе
Кнопка включения питания
Кнопка
UTILITY
