UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: серия UTD2000L-R

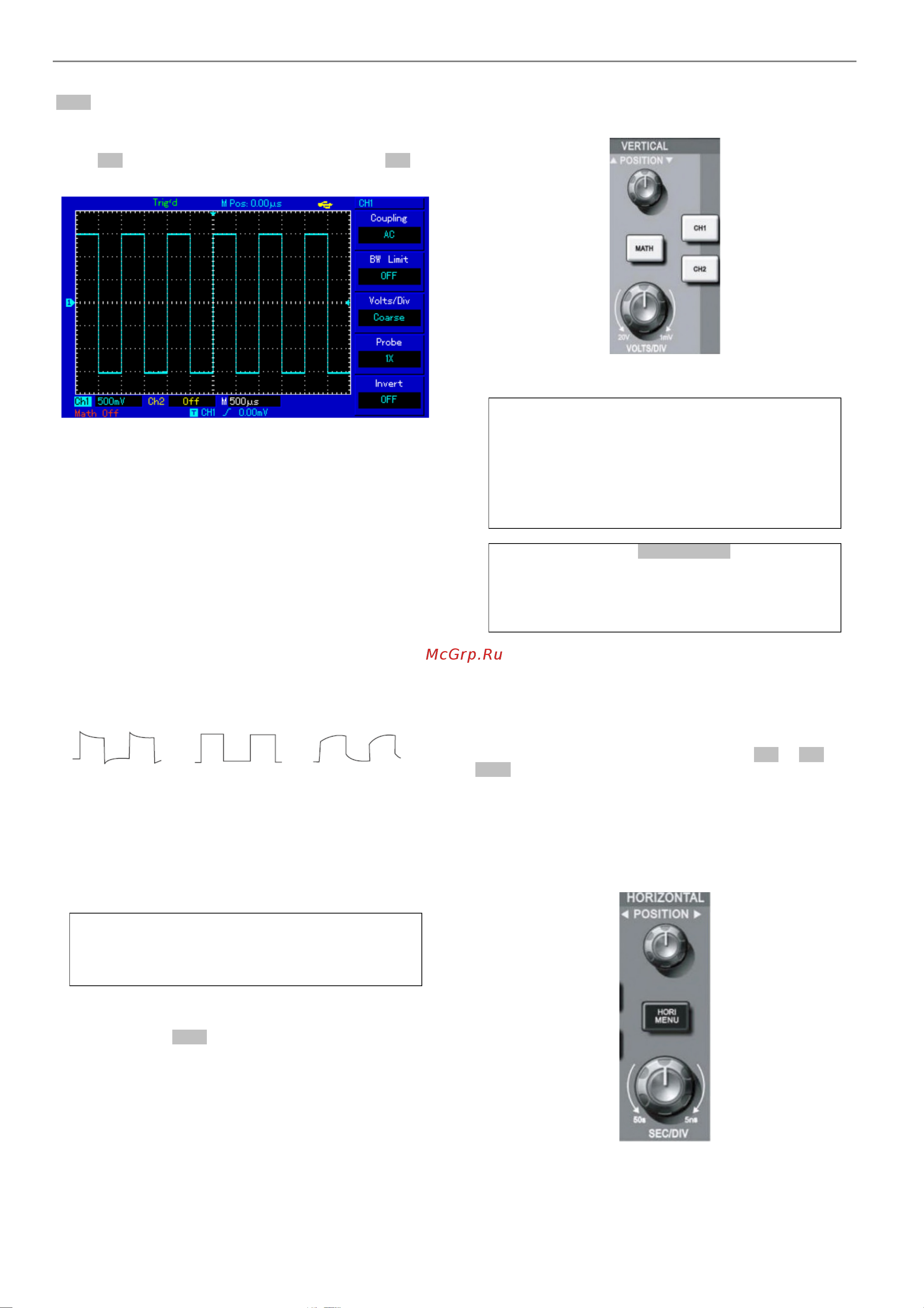

3) Подсоедините кончик щупа и зажим заземления к соответст-

вующим выводам сигнала компенсации щупов. Нажмите кнопку

[AUTO] и через несколько секунд вы увидите на дисплее прямо-

угольный сигнал на частоте 1 кГц с амплитудой около 3В (см.

Рисунок 1-7). Повторите эти шаги для проверки второго канала

(CH2). Для отключения первого канала нажмите функциональную

кнопку [CH1], а затем нажмите функциональную кнопку [CH2] для

включения второго канала. Повторите шаги 2) и 3).

Рисунок 1-7 Сигнал компенсации щупа.

Компенсация щупов

При подсоединении щупа к какому-либо из входных каналов в

первый раз проведите эту корректировку, чтобы согласовать па-

раметры щупа и входного канала. Пропуск этого этапа калибров-

ки может привести к ошибкам в измерениях. Проведите компен-

сацию щупов следующим образом:

1) В меню настройки щупов выберите значение коэффициента

ослабления 10Х. Установите переключатель на щупе в положе-

ние 10Х и подсоедините щуп к первому каналу (CH1). Если вы

используете насадку-крючок на наконечник щупа, обеспечьте ее

правильную посадку и надежный контакт со щупом. Подсоедини-

те наконечник щупа к разъему выхода сигнала компенсации щу-

пов, а зажим заземления – к заземляющему проводу компенса-

ции щупов.

2) Проверьте форму сигнала на дисплее (см. Рисунок 1-8).

Рисунок 1-8 Калибровка компенсации щупов.

3) Если вы видите форму сигнала соответствующие перекомпен-

сации или недокомпенсации, подстройте переменную емкость на

щупе с помощью отвертки с неметаллической рукояткой так, что-

бы получить форму сигнала, соответствующую правильной ком-

пенсации.

Осторожно! Во избежание поражения электрическим

током при измерении высоких напряжений, обеспечьте

целостность изоляции провода щупа. Не прикасайтесь к

металлическим частям щупа, если он находится в кон-

такте с высоким напряжением.

Автоматическая настройка осциллограммы

1. Подайте измеряемый сигнал на входной канал осциллографа.

2. Нажмите кнопку [AUTO]. Осциллограф автоматически устано-

вит коэффициент отклонения, коэффициент развертки и режим

запуска. Если вам потребуется более детальная настройка, вы

можете вручную подстроить все параметры после проведения

автоматической настройки для получения оптимального отобра-

жения сигнала.

Ознакомление с системой вертикальной развертки

Как показано на рисунке 1-9, в зоне управления вертикальной

разверткой находится ряд кнопок и регуляторов. Следующие

действия помогут вам ознакомиться с их использованием.

1. Поворотом регулятора вертикального смещения сигнала по-

местите осциллограмму по центру окна. Регулятор вертикального

смещения сигнала позволяет управлять положением осцилло-

граммы по вертикальной оси. При повороте регулятора значок,

отображающий канал заземления будет перемещаться вниз или

вверх вместе с осциллограммой.

Рисунок 1-9 Зона управления вертикальной разверткой на пе-

редней панели

Советы по измерениям

Если реализована развязка канала по постоянному току,

постоянную составляющую тока можно быстро изме-

рить, измерив разность потенциалов между сигналом и

землей (нулевым потенциалом).

Если реализована развязка канала по переменному то-

ку, постоянная составляющая сигнала будет отсечена.

При такой развязке для исследования сигнала можно

использовать режим с большей чувствительностью.

Используйте кнопку [SET TO ZERO] для быстрого

возвращения к нулевому положению двух аналого-

вых каналов по вертикали.

Эта кнопка позволяет сбрасывать вертикальное смеще-

ние, горизонтальное смещение в нулевое положение

(центральная точка)

2) Изменяйте вертикальные настройки, отслеживая изменение

информации о состоянии.

Вы можете оценить изменения диапазона вертикальной

развертки по показаниям столбца состояния в нижнем углу

дисплея. Измените соотношение «вольт/деление» (В/дел) по

вертикали поворотом регулятора вертикальной шкалы. Вы

обнаружите, что в столбце состояния соответствующим образом

изменилось значение диапазона. Нажмите [CH1], [CH2] или

[MATH] и на дисплее отобразится соответствующее меню, знак,

осциллограмма и информация о диапазоне. Повторное нажатие

на эти кнопки отключит выбранный канал или операцию.

Ознакомление с системой горизонтальной развертки

Как показано на рисунке 1-10, в зоне управления горизонтальной

разверткой находится одна кнопка и два регулятора. Следующие

действия помогут вам ознакомиться с их использованием.

Рисунок 1-10 Зона управления горизонтальной разверткой на

передней панели

1) Поворотом регулятора горизонтальной шкалы изменяется ве-

личина горизонтальной развертки, соответственно меняется ин-

формация в столбце состояния. Поверните регулятор горизон-

Перекомпенсация Правильная компенсация Недокомпенсация
