UNI-T ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: серия UTD2000L-R
6
VOLTS/DIV
(вольт/деление)
Coarse
Грубая регулировка коэффициен-
та отклонения по вертикали с
шагами 1-2-5
Fine
Точная настройка в пределах ша-
га грубой настройки для улучше-
ния разрешения по вертикали
Probe (щуп)
1Х
Выберите одну из величин коэф-
фициента ослабления щупа, со-
ответствующую установленному
на щупе коэффициенту
10Х
100Х
1000Х
Invert
(инверсия)
ON
Инверсия осциллограммы вкл.
OFF
Нормальная осциллограмма

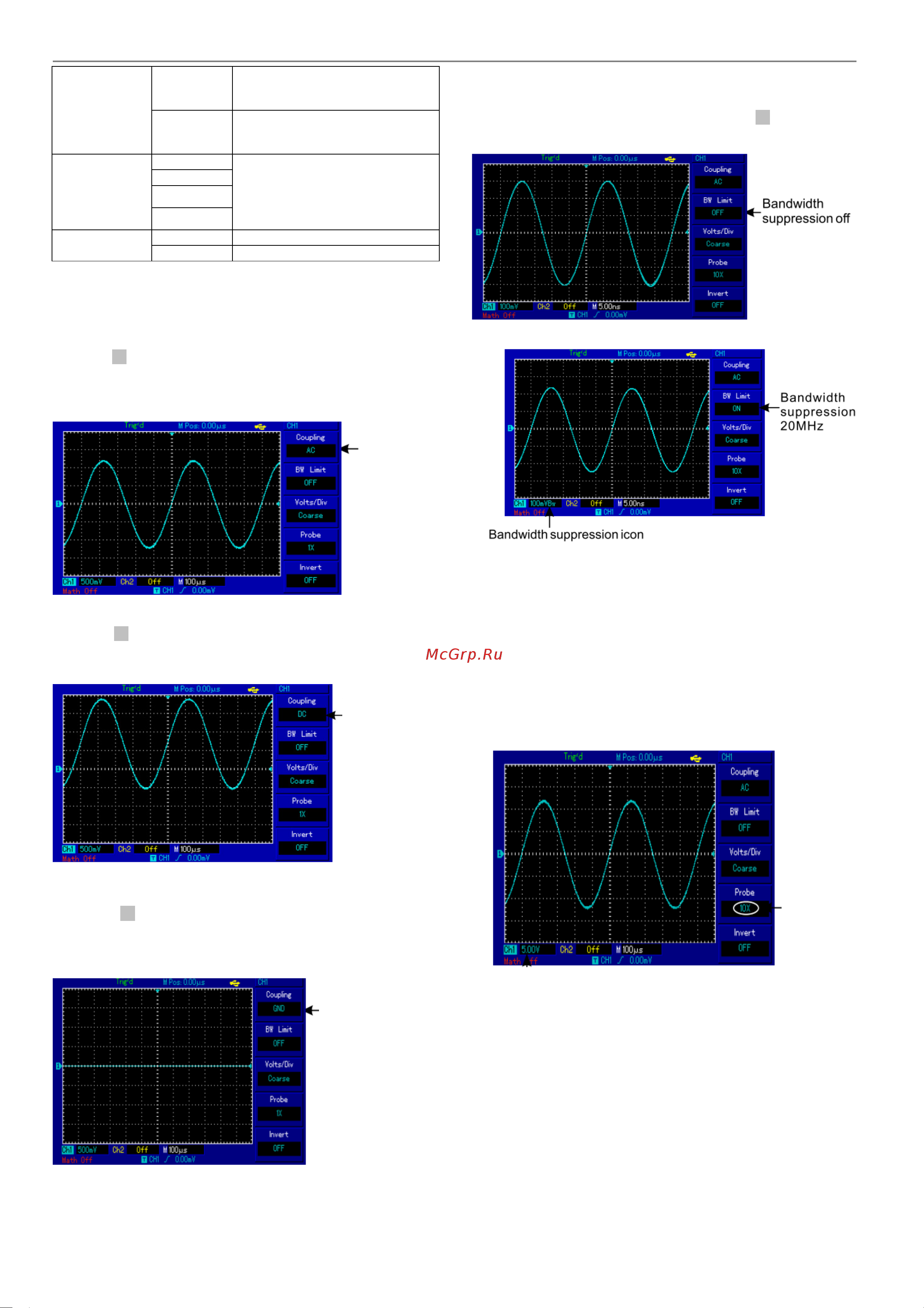

1. Настройка развязки канала
В качестве примера примем, что сигнал подается на первый ка-
нал. Пусть измеряемый сигнал представляет собой синусои-
дальное колебание, содержащее постоянную составляющую.
Нажмите [F1] для выбора параметра AC. При этом устанавлива-
ется развязка по переменному току. Постоянная составляющая
измеряемого сигнала будет отсечена. На дисплее появится сле-
дующая осциллограмма.
Рисунок 2-1 Отсечение постоянной составляющей сигнала
Нажмите [F1] для выбора значения DC. В этом режиме пропус-
каются и переменная, и постоянная составляющие. Осцилло-
грамма будет выглядеть следующим образом:
Рисунок 2-2 Пропускаются и переменная, и постоянная состав-
ляющие сигнала.
Нажмите [F1] для выбора значения GROUND. Теперь входной
канал заземлен. И переменная, и постоянная составляющие сиг-
нала отсекаются на входе. На дисплее отобразится следующая
осциллограмма.
Рисунок 2-3 Отсекаются и переменная, и постоянная состав-
ляющие сигнала.
Примечание: в этом режиме сигнал остается подключенным к
цепи входного канала, хотя и не отображается на дисплее.
2. Установка подавления полосы пропускания.
Эта функция используется для подавления ВЧ шума путем огра-
ничения верхней частоты пропускания 20МГц.
Выберите канал CH1 или CH2, затем нажмите [F2], значение ON
ограничение включено, OFF – выключено.
Рисунок 2-4 Подавление полосы пропускания выключено
Рисунок 2-5 Включено подавление полосы пропускания.
Все частоты свыше 20МГц отсекаются.
3. Настройка коэффициента ослабления щупа
Для согласования с установленным на щупе коэффициентом
ослабления необходимо выбрать соответствующий коэффициент
ослабления щупа в меню управления каналом. Например, если
коэффициент ослабления щупа составляет 10:1, соответствую-
щий коэффициент в меню будет 10Х. Применяйте тот же подход
к другим значениям коэффициента для обеспечения правильного
отображения измеряемого напряжения.
На Рисунке 2-6 представлен дисплей, соответствующий установ-
ке коэффициента ослабления щупа на 100:1
Рисунок 2-6 Установка коэффициента ослабления щупа в меню
канала.
4. Настройка вертикальной развертки VOLTS/DIV
Вы можете регулировать коэффициент отклонения по вертикали
VOLTS/DIV (вольт/деление) в режиме грубой либо точной на-
стройки. В режиме грубой настройки COARSE TUNE, значение
VOLTS/DIV изменяется в пределах 1мВ/дел 20В/дел. Регули-
ровка происходит по шагам 1-2-5. В режиме точной настройки
FINE TUNE вы можете изменять коэффициент отклонения мень-
шими шагами в пределах текущего диапазона. Таким образом
можно плавно, проходя через все значения, изменять коэффици-
ент отклонения в диапазоне 1мВ/дел – 20В/дел.
Настройка
развязки по
переменному
току
Коэффици
ент
ослабления
щупа
Изменение диапазона
отклонения по вертикали
Настройка зазем-
ления канала
Настройка
развязки по
постоянному
току
