7

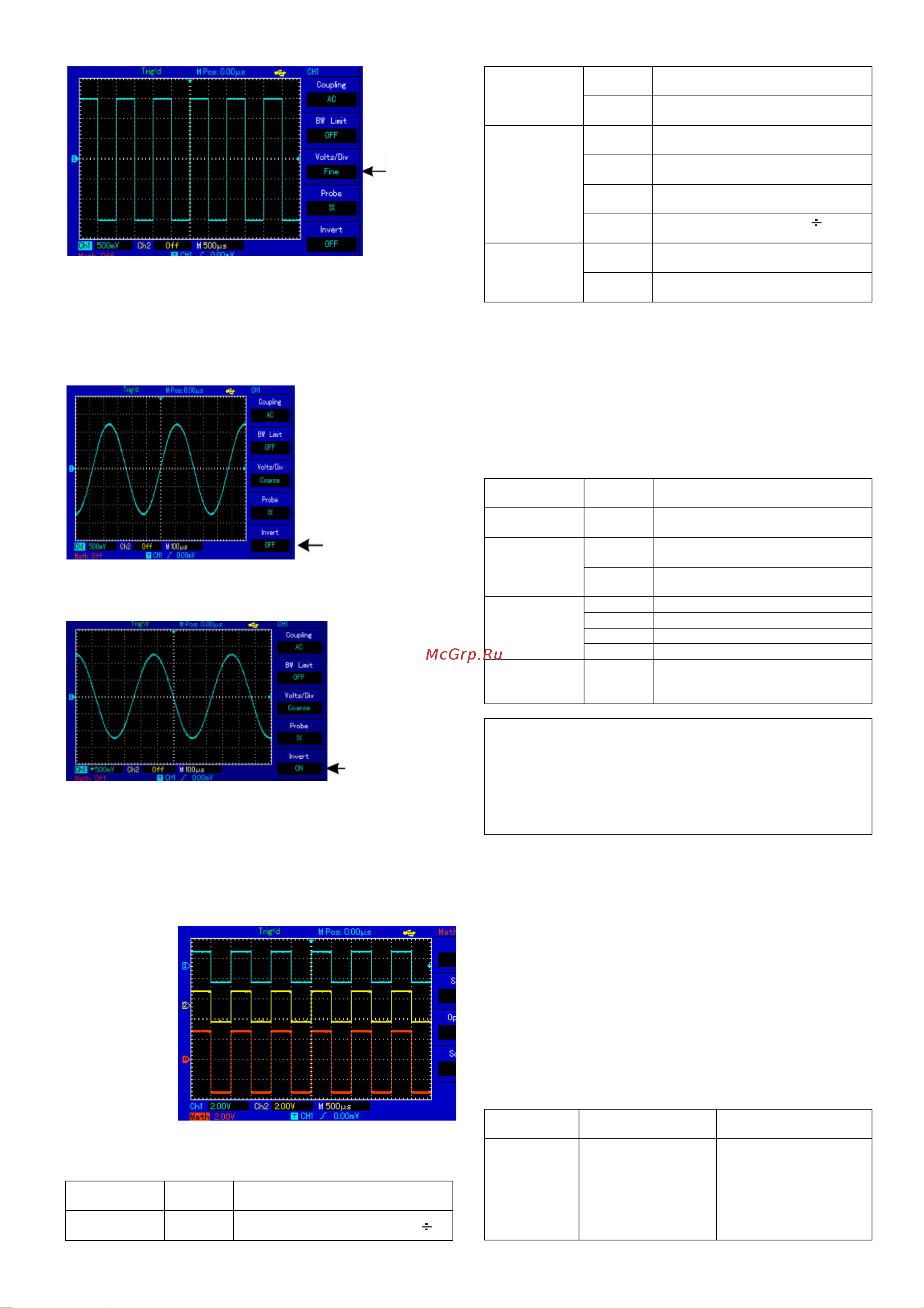

Рисунок 2-7 Грубая настройка и точная настройка коэффициента
отклонения
5. Установка инверсии сигнала
Инверсия сигнала: осциллограмма сигнала переворачивается на
180 градусов относительно уровня земли. На рисунке 2-8 пред-
ставлена исходная осциллограмма. На рисунке 2-9 показана ин-
вертированная осциллограмма.
Рисунок 2-8 Настройка вертикальной инверсии (не инвертиро-
ванная осциллограмма)
Рисунок 2-9 Настройка вертикальной инверсии (инвертирован-
ная осциллограмма)
Работа с математическими функциями
Математические функции представляют собой отображение ре-
зультатов операций сложения, вычитания, умножения, деления и
быстрого преобразования Фурье (БПФ, FFT) для первого и второ-
го каналов. В меню они отображаются следующим образом:
Рисунок 2-10 Математические функции
Таблица 2-2 Пояснения к меню математических функций
Пункт меню
Варианты
настройки
Пояснения
Type (тип
функций)
Math Выполнение операций +, -, х,
Source1
(исходный
сигнал 1)
CH1
За исходный сигнал 1 принимается
осциллограмма первого канала
CH2
За исходный сигнал 1 принимается
осциллограмма второго канала
Operator
(оператор)
+
Исходный сигнал 1 +
исходный сигнал 2
-
Исходный сигнал 1 –
исходный сигнал 2
x
Исходный сигнал 1 х
исходный сигнал 2
/
Исходный сигнал 1
исходный сигнал 2
Source2
(исходный
сигнал 2)
CH1
За исходный сигнал 2 принимается
осциллограмма первого канала
CH2
За исходный сигнал 2 принимается
осциллограмма второго канала
Спектральный анализ методом БПФ
С помощью алгоритма БПФ (быстрого преобразования Фурье) вы
можете преобразовать сигнал как функцию времени Y(t) в сигнал
как функцию частоты. С помощью БПФ удобно наблюдать сле-
дующие типы сигналов:
• Измерять суперпозиции гармонических волн искажение сис-
темы
• Демонстрировать характеристики шума в постоянном токе
• Анализировать колебания
Таблица 2-3 Пояснения к меню быстрого преобразования Фурье
Меню функций
Варианты
настройки
Пояснения
Type (тип
функций)
FFT
Выполнение операций быстрого
преобразования Фурье
Source
(исходный
сигнал)
CH1
За исходный сигнал принимается
осциллограмма первого канала
CH2
За исходный сигнал принимается
осциллограмма второго канала
Window (окно)
Hanning
Установлено окно Хэннинга
Hamming
Установлено окно Хэмминга
Blackman
Установлено окно Блэкмана
Rectangle
Установлено прямоугольное окно
Vertical
Вертикальные
единицы
Vrms
dBVrms
Установлена ед. измерения Vrms
или dBVrms
Как работать с функциями БПФ
Сигналы с постоянной составляющей вызовут возникновение
ошибок или сдвига спектральных составляющих в результате
БПФ. Для ослабления постоянной составляющих выберите
развязку по переменному току. Для подавления белого шума и
шума дискретизации, вызванного одиночными или повторяю-
щимися импульсами, выберите режим регистрации сигнала
«усреднение» (average).
Выбор окна БПФ
Осциллограф позволяет производить БПФ записи сигнала огра-
ниченной по времени длины в предположении о том, что сигнал
как функция времени является бесконечным и периодическим.
Если длина записи соответствует целому числу периодов, сигнал
имеет одинаковую амплитуду в начале и в конце, при этом не
возникает разрыва осциллограммы. Однако если длина записи
не совпадает с целым числом периодов, то амплитуда в начале и
конце записи будут отличаться, давая разрыв в точке соедине-
ния, влияющий на высокочастотные компоненты результата
БПФ. В частотном представлении это явление известно как про-
сачивание спектра. Чтобы не допустить просачивания, исходный
сигнал умножается на функцию окна, и таким образом, значения
начала и конца записи принудительно устанавливаются в ноль.
Для выбора наиболее подходящей функции обратитесь к ниже-
следующей Таблице 2-4.
Таблица 2-4
Окно БПФ Особенности
Рекомендуемый объект
применения
Прямоугольное
(Rectangle)
Отличное разреше-
ние по частоте, наи-
худшее разрешение
по амплитуде. В
основном сходно с
результатом БПФ
без применения
Выбросы или быстрые
импульсы, когда уро-
вень сигнала в начале
и конце одинаков. Гар-
монические сигналы с
постоянной частотой и
амплитудой. Широко-
Масштаб
осциллограммы
результата
математической
операции
Инвертированная
осциллограмма
Не инвертированная
осциллограмма
Установлен
режим точной
настройки
