ОСУШИТЕЛЬ CROSS AIR COMPRESSOR

МОНТАЖНЫЕ РАБОТЫ

Монтажные работы должны проводиться квалифицированным персоналом.

Перед проведением монтажа необходимо убедиться, что:

- ни один из элементов системы не находится под давлением

- ни одна деталь системы не подключена к энергопитанию

- присоединяемые к осушителю трубы не содержат никаких загрязнений, пыли, ржавчины

и только после этого можно приступать к монтажу:

1. Присоединение к системе сжатого воздуха: присоединить к трубопроводу сжатого воздуха, как показано на логотипах

на корпусе и на схемах ниже. Для снижения передачи вибрации, возникающей при работе внешнего оборудования,

рекомендуем дополнительно использовать виброгасящие присоединения: (гибкие трубы, вибровставки и т.д.)

2. Слив конденсата: проверить сборку устройства слива конденсата и присоединить гибкий дренажный шланг к

трубопроводу сброса конденсата, при этом помните, что конденсат, выделяемый осушителем, может содержать

частицы масла. Осушитель поставляется с электронным конденсатоотводчиком, который контролирует длительность

открытия соленоидного клапана и интервал открытия клапана.

3. Соединение осушителя к сети электропитания: убедитесь, что напряжение и частота электросети стабильны и

соответствуют указанным в документации к осушителю. Отклонения напряжения +-5%.

При подключении рефрижераторного осушителя к питанию имейте ввиду, что контакты проводов во время перевозки

могли ослабнуть, зафиксируйте их. Сечение питающего кабеля должно быть сопоставимо потребляемой мощности

осушителя, отвечать условиям окружающей среды, способу монтажа и законам электробезопасности.

Рекомендуем установить фильтр предварительной очистки, так как он защитит от проникновения грязи и предотвратит

накапливание масла в теплообменниках.

Чтобы избежать потерь давления при установке не нужно делать трубные соединения слишком длинными и

изогнутыми, со множеством углов и со слишком малым сечением.

Для удобства осмотра и ремонта осушителя рекомендуем установить байпасную (обводную) линию.

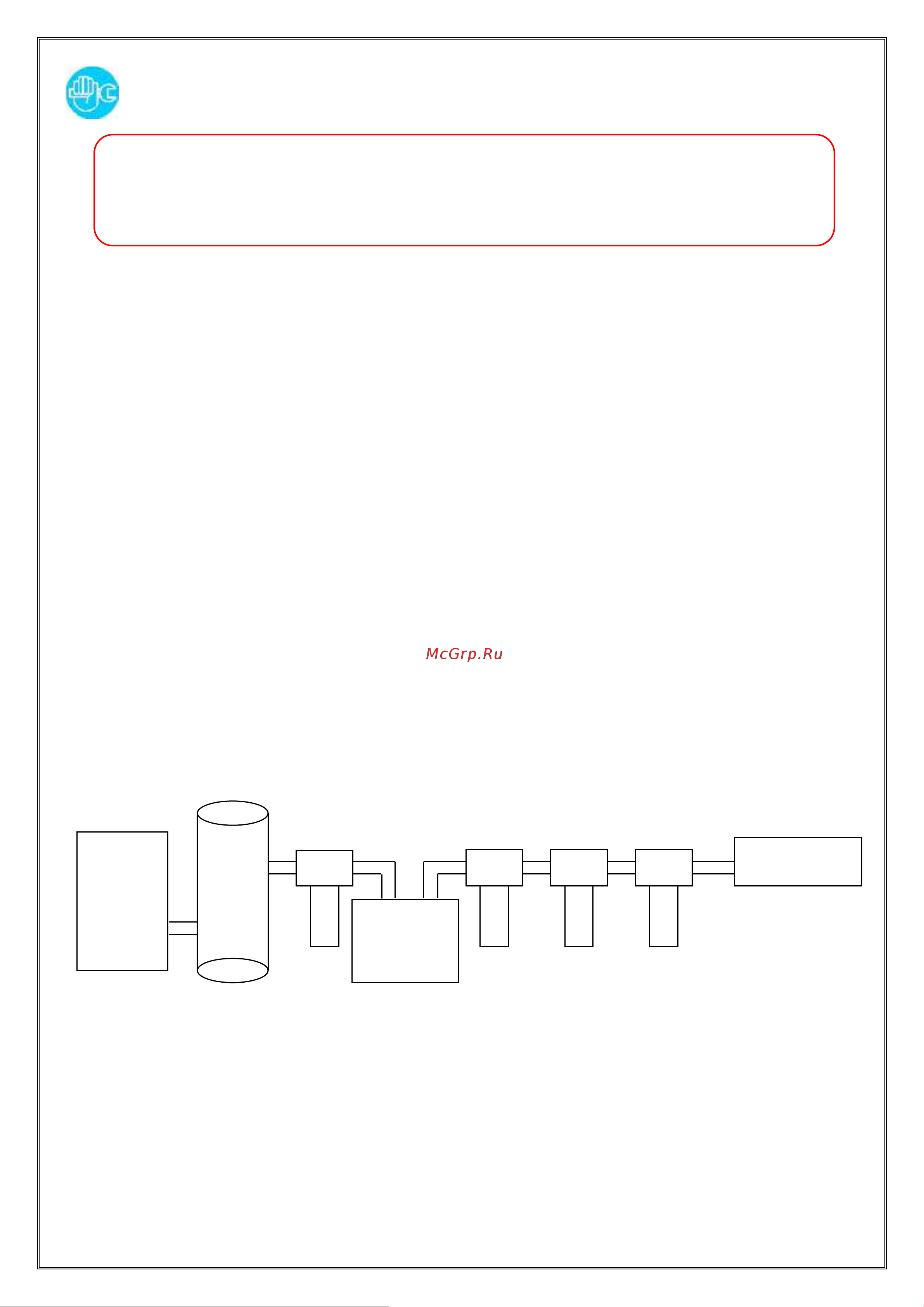

Общая схема подключения оборудования:

Справочная схема установки осушителя местоположения осушителя сжатого воздуха в пневмолинии:

Ресивер

ПОДГОТОВКА К ВКЛЮЧЕНИЮ. ПЕРВОЕ ВКЛЮЧЕНИЕ. ВЫКЛЮЧЕНИЕ.

Убедитесь, что рабочие параметры соответствуют указанным в идентификационной табличке осушителя

(напряжение, частота тока в сети, давление воздуха, температура воздуха, температура окружающей среды и т.д.)

Проверьте целостность оборудования при получении и контролируйте его работу в первые часы (осушитель

может быть поврежден во время транспортировки).

Пользователь оборудования несет ответственность за правильную и безопасную эксплуатацию осушителя.

Воздуш-

ный

компрес-

сор

винтового

типа

фильтр

Осушитель

сжатого

воздуха

фильтр

Потребитель

сжатого воздуха
