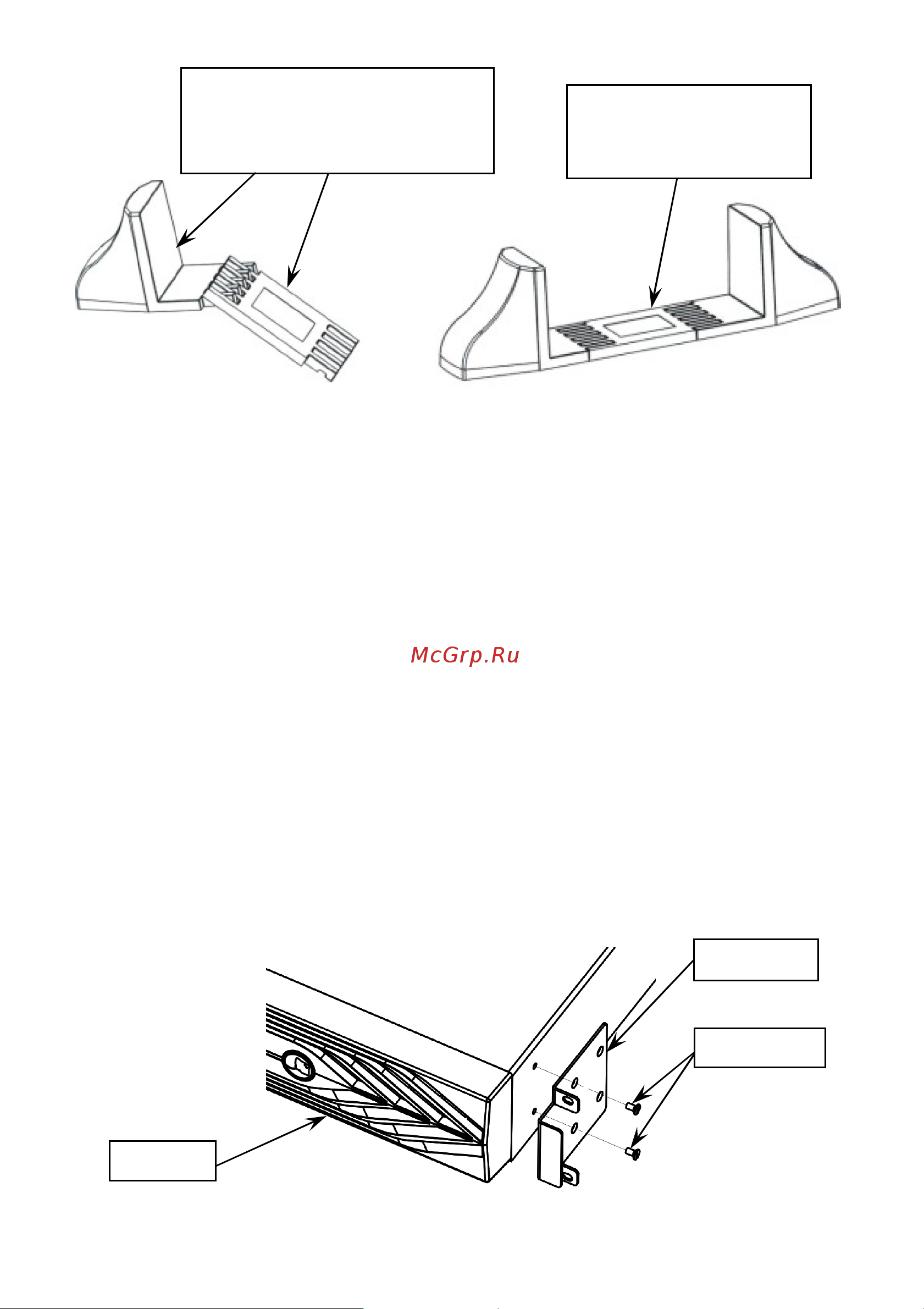

Рисунок 3 – Сборка пластиковых основ и расширителя

для вертикальной установки ББ с ИБП

УСТАНОВКА ИЗДЕЛИЯ В 19’’ ТЕЛЕКОММУНИКАЦИОННЫЙ ШКАФ ИЛИ СТОЙКУ

ББ рекомендуется устанавливать на полку или направляющие шкафа или стойки. По

усмотрению потребителя допускается установка вне шкафов на ровной

горизонтальной поверхности. При установке ББ необходимо обеспечить зазоры для

вентиляции.

Установка ББ в шкаф или стойку выполняется с помощью двух монтажных

кронштейнов (см. рисунок 4) в следующей последовательности:

• закрепите монтажные кронштейны на корпусе ББ с двух сторон с помощью

винтов с потайной головкой как показано на рисунке 4 (кронштейны и винты входят в

комплект поставки);

• разместите ББ на полке или направляющих шкафа или стойки и закрепите его на

передних стойках. Соедините винт заземления ББ (см. рисунок 2) с контуром

заземления шкафа или стойки перемычкой заземления (в комплект поставки не

входит);

• снимите защитные заглушки с разъемов на задней панели ББ (при необходимости).

Рисунок 4 — Установка кронштейнов на корпус ББ

Две пластиковые скобы основы

соединить между собой с

помощью расширителя как

показано на рисунке

После соединения

развернуть пластиковые

скобы горизонтально

Кронштейн

Изделие

Винты М4х8
