ПОДКЛЮЧЕНИЕ ИЗДЕЛИЯ

Подключение ББ выполняется в следующей последовательности (см. рисунок 5):

• убедитесь в том, что ИБП полностью выключен, напряжение на выходе ИБП отсутствует;

• соедините кабелем подключения ББ (входит в комплект поставки) разъем для

подключения ИБП/дополнительного блока, расположенный на задней панели ББ с

разъемом для подключения внешнего ББ, расположенном на задней панели ИБП;

• при необходимости подключить более одного ББ, каждый последующий ББ

подключается к предыдущему по схеме подключения первого ББ к ИБП.

Подключение каждого дополнительного ББ осуществляется кабелем подключения

ББ, входящим в его комплект поставки, см. рисунок 6.

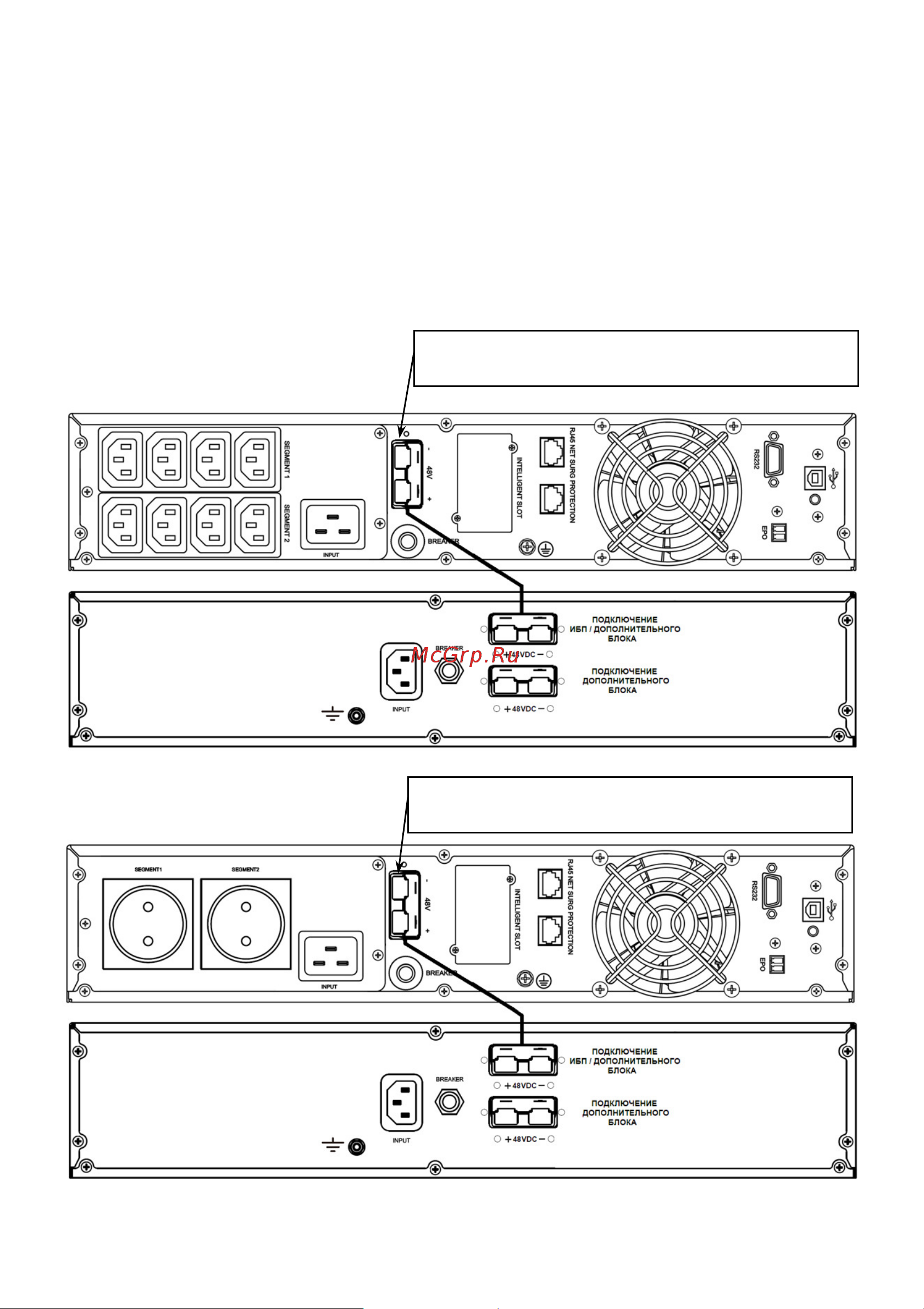

Рисунок 5 – Схемы подключения ББ к

ИБП SKAT-UPS 2000-RACK-ON-4x9-E и SKAT-UPS 2000-RACK-ON-4x9

Разъем ИБП SKAT-UPS 2000-RACK-ON-4x9-E

для подключения внешнего ББ

Разъем ИБП SKAT-UPS 2000-RACK-ON-4x9

для подключения внешнего ББ
