Multifoil 4мм, рулон 30 м2 21003 Скупой платит дважды онлайн [2/4] 829116

При толщине напыления алюминия > 0,3 мкм металлизированную пленку нельзя с

уверенностью назвать отражающей изоляцией: при такой толщине напыления

тепловой поток не может пройти насквозь, а может или отразиться или поглотиться. В

этом случае материалы сравниваются по эмиссионности (степени черноты).

Эмиссия (ε) характеризуется количеством поглощенной лучистой энергии от

падающего потока, может принимать значения от 0 до 1. Обычные строительные

материалы являются высокоэмиссионными (ε = 0.9) так как они поглощают до 90%

лучевой энергии.

Высокочистая 99.9% полированная алюминиевая фольга имеет низкий фактор

эмиссии ε = 0.03 ÷ 0.05, так как ее поверхность может поглощать и передавать только

3 ÷ 5 % лучистой энергии. Низкоэмиссионными материалами являются золото,

серебро, алюминий. У металлизированных пленок эмиссионность выше, чем у

полированного алюминия и составляет по различным источникам ε=0.18 ÷ 0.36, что

не удивительно, так как излучение в первую очередь попадает не на саму фольгу, а

на полимерный слой (как правило, полиэтилентерефталат), который поглощает ИК

излучение.

Бытует мнение, что напыленные пленки более устойчивы к окислению, так как слой

алюминия с двух сторон закрыт защитным материалом. Но не стоит забывать того, что

полимерные пленки паро- и воздухопроницаемы, а напылямые слои более

подвержены окислению по сравнению с прокатной фольгой.

Высокочистая полированная алюминиевая фольга очень устойчива к окислению.

Как показывает опыт применения материала с фольгированным покрытием толщиной

30 мкм, в помещениях с очень высокой влажностью (более 85%) фолгированная

поверхность не претерпела никаких изменений на протяжении 4-х лет. Даже если

взять окисленный алюминий, то показатели его эмиссионности очень близки к

металлизированным пленкам.

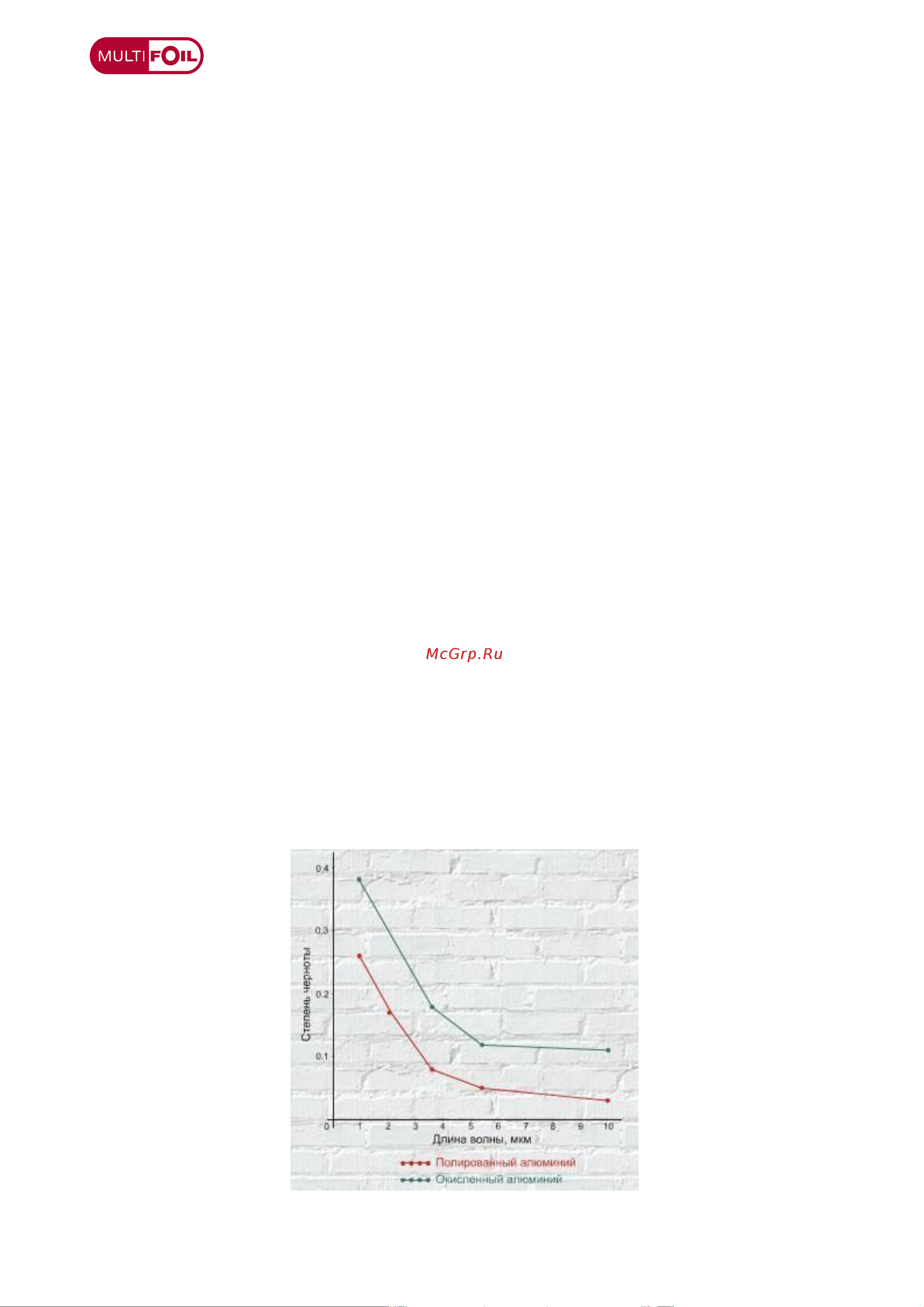

На рисунке 2 представлена зависимость степени черноты от длины волны для

полированного и окисленного алюминия.

Рис. 2 Зависимость степени черноты от длины волны для полированного и

окисленного алюминия.
