ИНСТРУКЦИЯ ПО МОНТАЖУ

Ответвительные зажимы с прокалыванием

изоляции провода ответвления

N 4, N 616, N 640, N 70

1. Назначение и область применения.

• Ответвительные зажимы N 4, N 616, N 640, N 70 предназначены для ответвления от ВЛН или

от неизолированной несущей жилы СИП-1. Электрический контакт с проводом ответвления

обеспечивается методом прокалывания его изоляции. Зажимы применяются для подключения

зарядных проводов светильников наружного освещения, проводов абонента, проводов ввода в

дом и т.п.

• Применять зажимы для изолированных проводов на магистрали ЗАПРЕЩЕНО!

2. Основные технические характеристики.

• Основные технические характеристики ответвительных зажимов серии N указаны в таблице

Позиция Артикул

Cечение жилы, мм

Усилие затяжки,

Н·м

Размер головки,

мм

Масса, кг

Магистрали.

Ответвления.

N 4

16-95

1,5-16

8,5±1,5

0,22

N 616

11203021

16-95

4-16

8,5±1,5

0,22

N 640

11200581

16-120

6-35

14±1,5

0,22

N 70

11200591

25-150

16-95

16±1,5

0,285

Таблица 1. Технические характеристики ответвительных зажимов серии N.

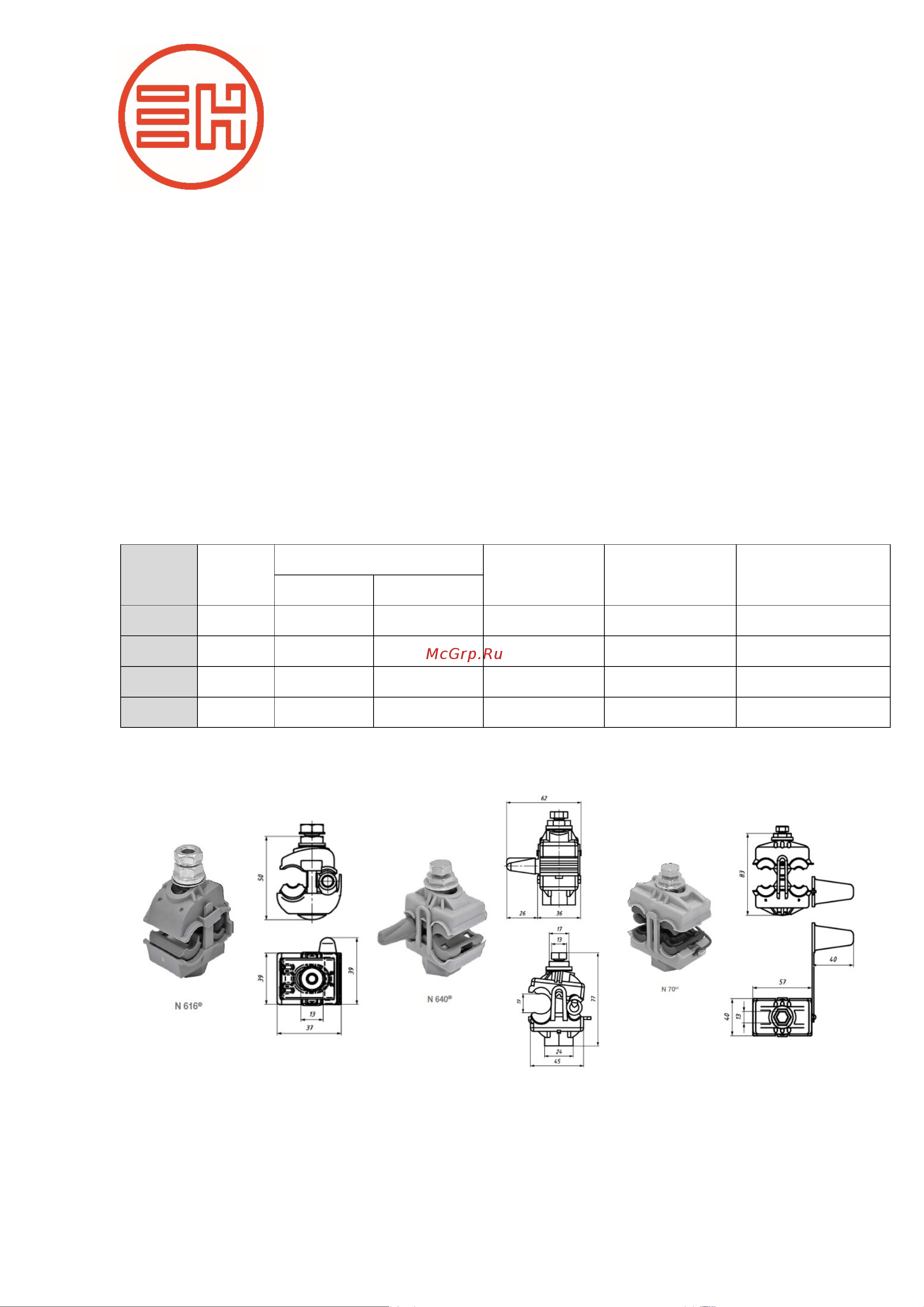

• Внешний вид ответвительных зажимов серии N представлен на рисунке 1.

Рис. 1. Внешний вид ответвительных зажимов серии N.

• Корпуса зажимов серого цвета, что исключает ошибку неправильного применения.

•

Ответвительные зажимы серии N являются необслуживаемыми изделиями. Ремонт зажимов

не предусмотрен. Демонтаж возможен, вторичный монтаж не допускается.

3. Подготовка изделия к работе
