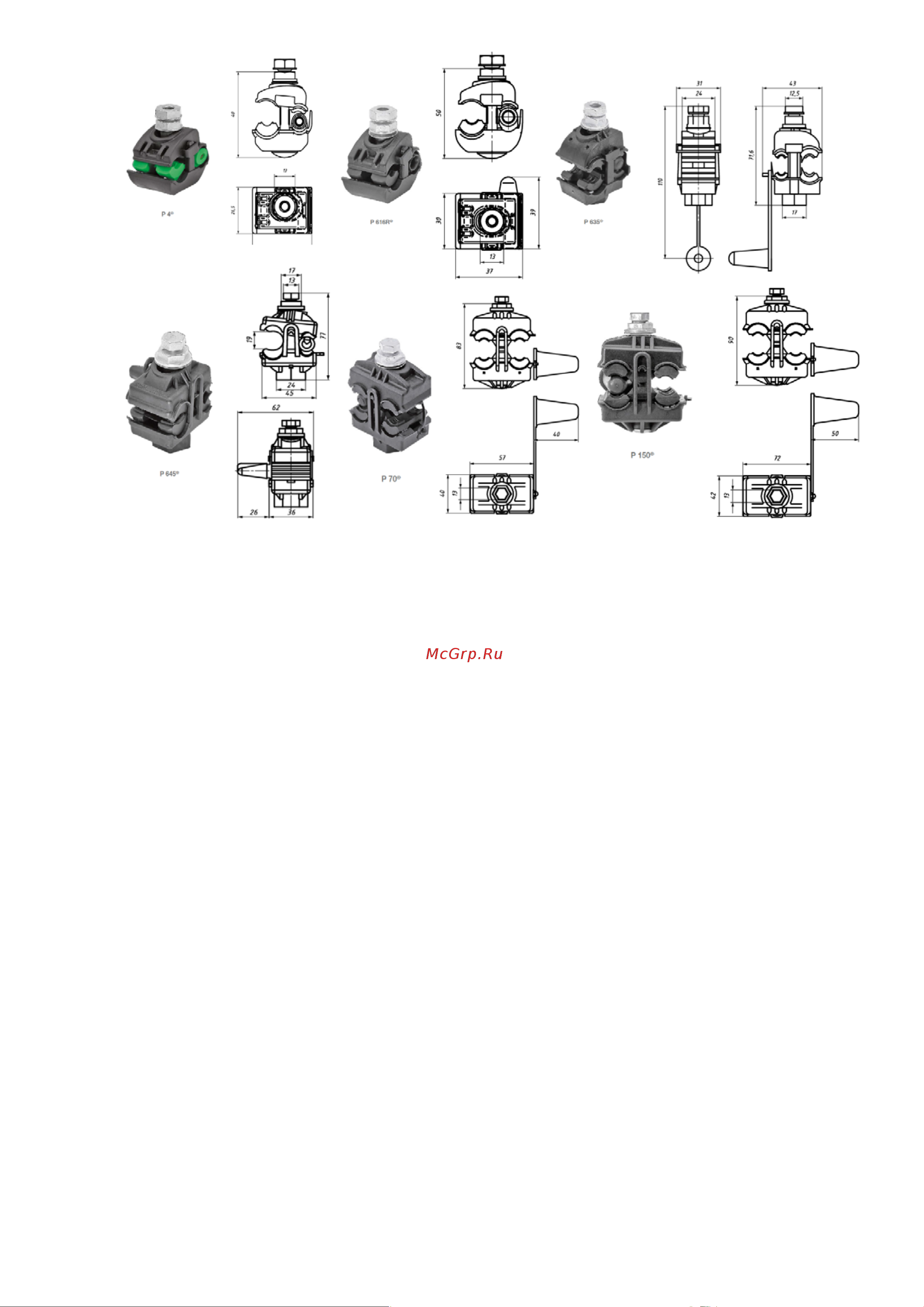

Рис. 1. Внешний вид герметичных ответвительных зажимов серии P.

• Сечение жилы магистрали указано для проводов из сшитого полиэтилена.

•

Герметичные ответвительные зажимы серии P являются необслуживаемыми изделиями.

• Ремонт зажимов не предусмотрен. Демонтаж возможен, вторичный монтаж не допускается.

3. Подготовка изделия к работе

• Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов,

отбитых краёв, трещин и деформаций.

4. Монтаж

• Последовательность операций монтажа:

−

выделить из жгута СИП при помощи разделителя фаз Е 894 нужный провод.

−

установить на выделенный провод зажим.

−

подготовить ответвительный провод для помещения в зажим так, чтобы его конец выступал

на 2-4 см. из зажима.

−

поместить ответвительный провод в зажим.

−

произвести предварительную фиксацию проводов в зажиме путем вращения головки болта

при помощи руки.

−

одеть герметизирующий колпачок на свободный конец ответвительного провода.

−

затянуть болт при помощи изолированного накидного ключа до момента срыва головки

болта. Ключ держать так, чтобы не было перекосов относительно головки болта.

−

монтаж окончен

− необходимый инструмент: разделитель фаз Е 894, гаечный ключ на 13 (17).

• Условия монтажа:

−

монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды

не ниже минус 20°С в соответствии с данной инструкцией.

−

подвеска изолированных проводов на опорах воздушных линиях электропередачи должна

осуществляться в соответствии с требованиями Правил устройства электроустановок.
