www.ostendorf.ru

Система HT (PPs) Канализационные трубы и фитинги

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

В этой инструкции приводится описание применения, хране-

ния и монтажа труб и фитингов системы HT, предназначен-

ных для отвода сточных и дождевых вод, а также для систем

вентиляции зданий

Эта инструкция касается монтажа труб и фитингов только

фирмы Ostendorf с использованием фирменных уплотняю-

щих элементов и смазочных материалов

2 ТРАНСПОРТИРОВКА,

ПРИМЕНЕНИЕ И ХРАНЕНИЕ

Трубы, не уложенные на поддоны, должны при транспорти-

ровке по возможности иметь опору по всей длине Обере-

гайте трубы от ударных нагрузок, особенно при минусовых

температурах При погрузо-разгрузочных работах с исполь-

зованием подъемных устройств используйте широкие тек-

стильные ремни или аналогичные приспособления

Трубы и фитинги с установленными уплотнительными коль-

цами можно хранить на открытом воздухе по возможности

не более 3 лет

При прокладке трубопроводов учитывайте следующее:

а) Для складирования необходимо обеспечить надежные

опоры, не вызывающие деформации или изгиба труб

б) При хранении раструбы труб не должны быть подвержены

горизонтальным или вертикальным нагрузкам

в) Высота штабелирования не должна превышать 1,5 м

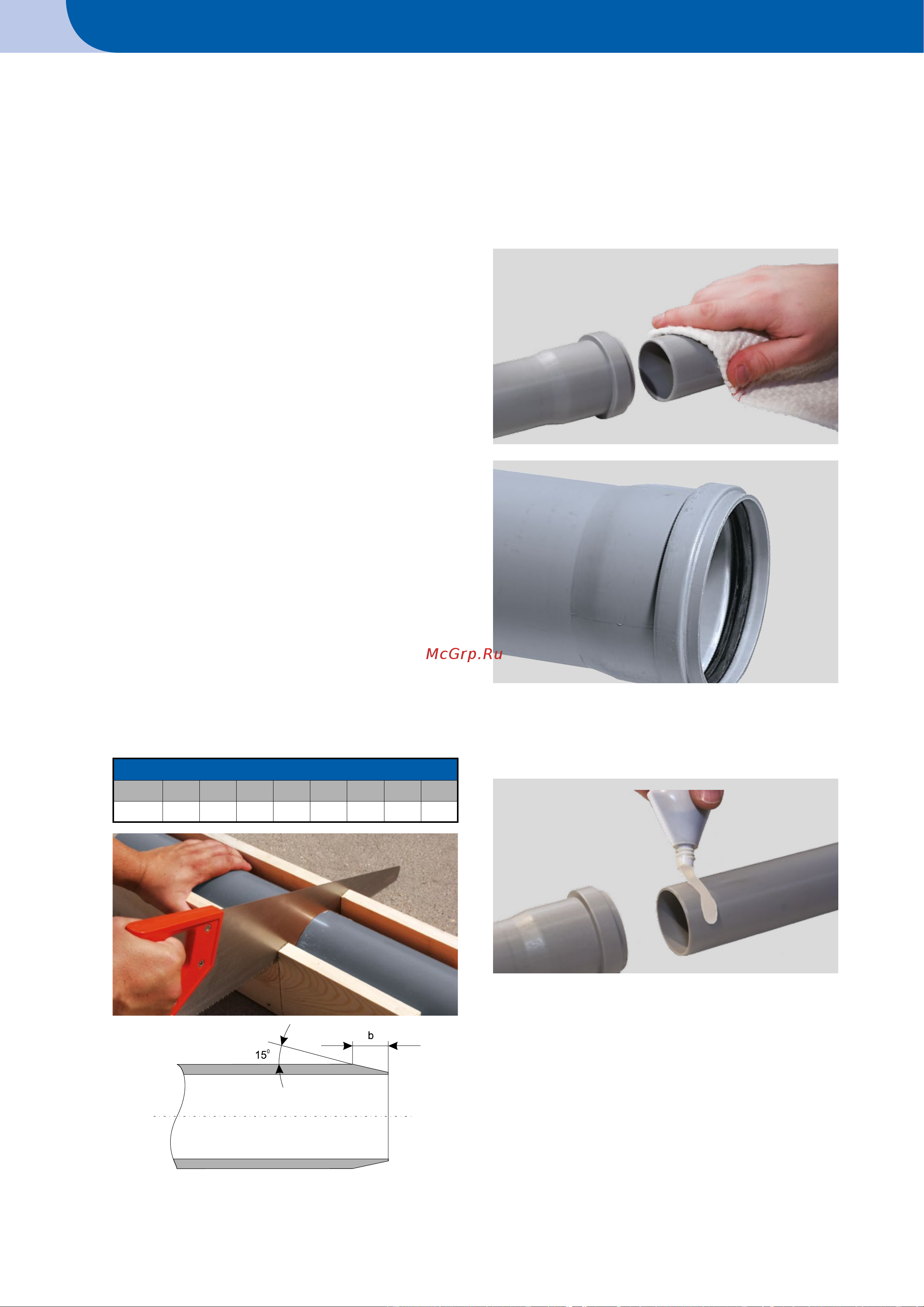

3 ОБРЕЗКА И ОБРАБОТКА КОНЦОВ ТРУБ

Обрезка труб выполняется под прямым углом труборезом

или пилой с мелкими зубьями Заусенцы на обрезанных

кромках необходимо зачистить На концах труб нужно сде-

лать фаску специальным инструментом или напильником

под углом примерно 15°, как показано на рисунке:

РАЗМЕРЫ ФАСКИ

DN 32 40 50 75 90 110 125 160

b[мм] 3,5 3,5 3,5 3,5 4,5 4,5 5,0 6,0

4 СОЕДИНЕНИЕ ТРУБ

а) Очистите от грязи гладкие концы труб и раструбы

б) Проверьте правильность установки уплотнительного

кольца

в) Нанесите равномерный тонкий слой поставляемой с за-

вода смазки только на скошенную поверхность фаски на

конце трубы

При вставке трубы на уплотнительном кольце не должно

быть смазки Выровняйте по центру вставляемый конец

трубы и до упора задвиньте в раструб

г) В раструбных соединениях может иметь место термиче-

ское линейное удлинение труб и фитингов

Поэтому после того, как труба задвинута в раструб до

упора, ее необходимо выдвинуть обратно на 10 мм Мак-

симальная монтажная длина трубы может составлять 2 м

Гладкие концы фитингов могут быть полностью задвинуты

в раструб

После установки с учетом возможного линейного удлинения,

трубы нужно закрепить хомутами так, чтобы не допустить их

смещения при дальнейшем монтаже

Инструкция по монтажу
