www.ostendorf.ru

Система HT (PPs) Канализационные трубы и фитинги Канализационные трубы и фитинги Система HT (PPs)

5 ХОМУТЫ

Прокладка полимерных канализационных труб должна всег-

да осуществляться без напряжений с учетом возможных ли-

нейных расширений Для крепления обычно используются

хомуты с резиновыми вкладышами, которые соответствуют

наружному диаметру и полностью охватывают трубу Если

резиновые вкладыши отсутствуют, то внутренние поверхно-

сти хомутов должны быть гладкими, а внутренние кромки

скруглены

51 ЖЕСТКИЕ КРЕПЛЕНИЯ

Места фиксации труб, полностью затянутых хомутами, яв-

ляются точками жесткого (неподвижного) крепления тру-

бопроводной системы Они должны быть расположены так,

чтобы удерживать участок трубопровода от смещения во

всех направлениях Как правило жесткое крепление должно

находиться непосредственно под раструбом трубы

Фитинги и их группы должны всегда образовывать жесткие

точки крепления

52 ПЛАВАЮЩИЕ КРЕПЛЕНИЯ

Плавающие крепления, представляющие собой не полно-

стью затянутые хомуты, должны в собранном состоянии обе-

спечивать свободную продольную подвижность трубопрово-

да Поэтому внутренний диаметр собранного хомута должен

быть немного больше наружного диаметра трубы

53 Расстояния между хомутами

РЕКОМЕНДУЕМЫЕ РАССТОЯНИЯ МЕЖДУ ХОМУТАМИ

DN по горизонтали [м] по вертикали [м]

32 0,50 1,2

40 0,50 1,2

50 0,50 1,5

75 0,80 2,0

90 0,90 2,0

110 1,10 2,0

125 1,25 2,0

160 1,60 2,0

6 ПРОКЛАДКА ТРУБ В КИРПИЧНОЙ СТЕНЕ

Канал в стене должен быть выполнен так, чтобы при про-

кладке в трубах не возникало внутренних напряжений

Если трубы непосредственно заштукатуриваются, те не

применяются основания под штукатурку или облицовка, то

трубы и фитинги перед укладкой нужно полностью обернуть

мягким материалом, таким как гофрированный картон, ми-

неральная вата или стекловата

В местах, подверженных воздействию высоких внешних

температур, необходимо принять соответствующие меры по

защите труб (изоляция теплопроводных линий, систем ото-

пления и др)

Горизонтальные трубы (соединительные трубопроводы или

сборные коллекторы), к которым подключаются несколько

трубопроводных элементов настенного монтажа, должны

иметь опору по всей длине При этом не должно создаваться

препят-ствий линейному расширению труб и фитингов

7 ПРОХОДЫ ЧЕРЕЗ ПЕРЕКРЫТИЯ

Проходы труб через перекрытия должны быть влагонепро-

ницаемыми и звукоизолированными Для этого можно ис-

пользовать подходящую облицовку проходов в перекрыти-

ях Если на полу уложен литой асфальт, то открытые части

трубопроводов должны быть защищены потолочной обли-

цовкой, защитными трубами или обернуты теплоизоляцион-

ным материалом

Если к перекрытиям предъявляются пожарно-технические

требования, то необходимо предусмотреть меры противопо-

жарной безопасности

8 ПРОКЛАДКА ТРУБ В БЕТОНЕ

Трубы и фитинги систем внутренней канализации могут

быть забетонированы При этом необходимо уже описанным

способом обеспечить термическое удлинение труб

Трубы следует крепить так, чтобы при бетонировании не

происходило их смещения Для защиты от попадания бе-

тона, зазоры в муфтах и раструбах нужно заклеить липкой

лентой Отверстия труб должны быть закрыты

9 СОЕДИНЕНИЕ С ТРУБАМИ ИЗ

ДРУГИХ МАТЕРИАЛОВ

Для соединения полимерных труб системы НТ с трубами из

других материалов применяются специально предназначен-

ные для этого фитинги и уплотнения

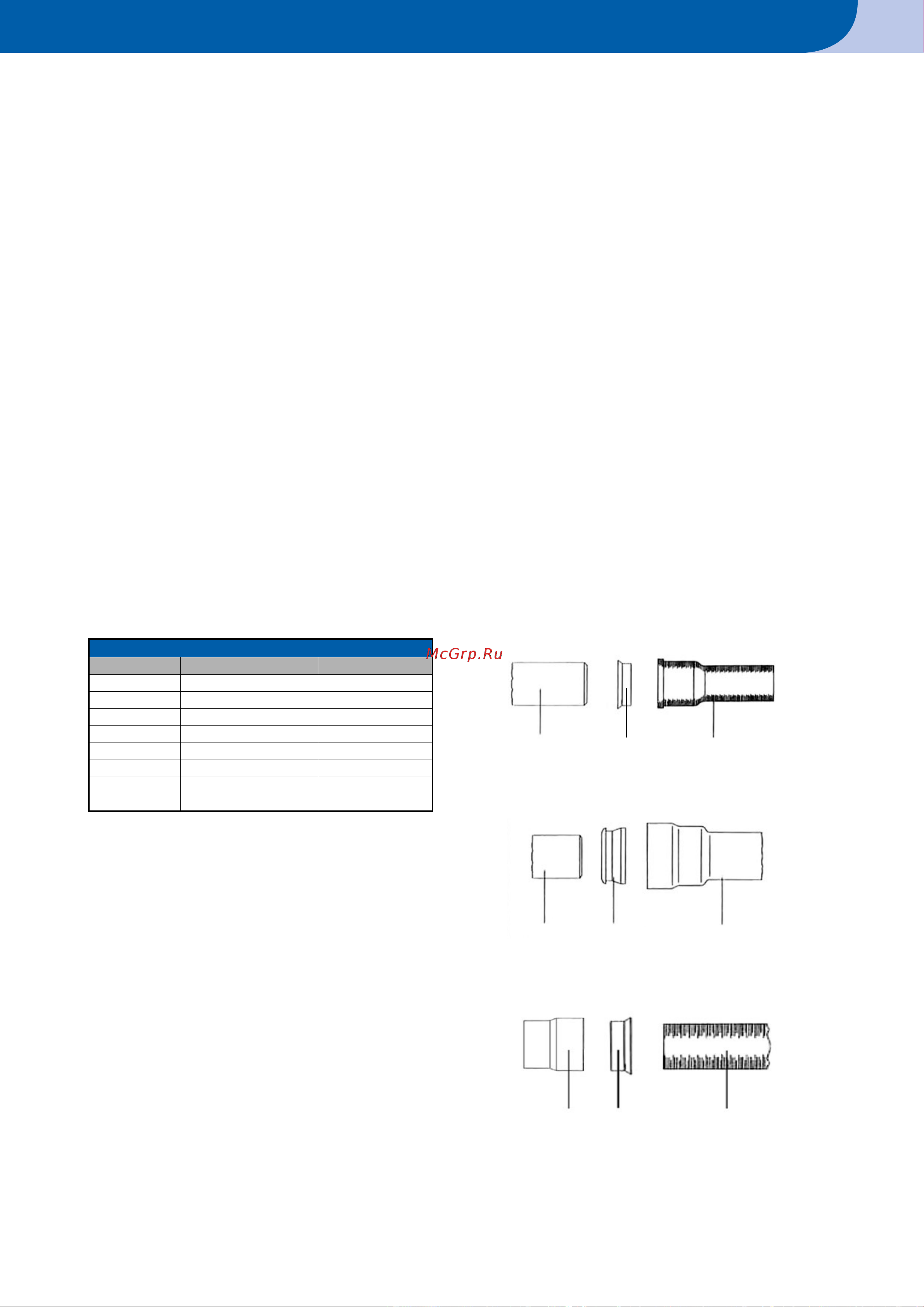

Соединение с раструбом чугунной трубы

Соединение с раструбом стальной трубы

Соединение с гладким концом чугунной трубы

Труба НТ

GA-манжета

Чугунная труба

с раструбом

Труба НТ

Уплотнение

Раструб стальной

трубы

GA-манжета

Переход на

чугунную трубу

HTUG

Чугунная труба
