www.ostendorf.ru

Система HT (PPs) Канализационные трубы и фитинги

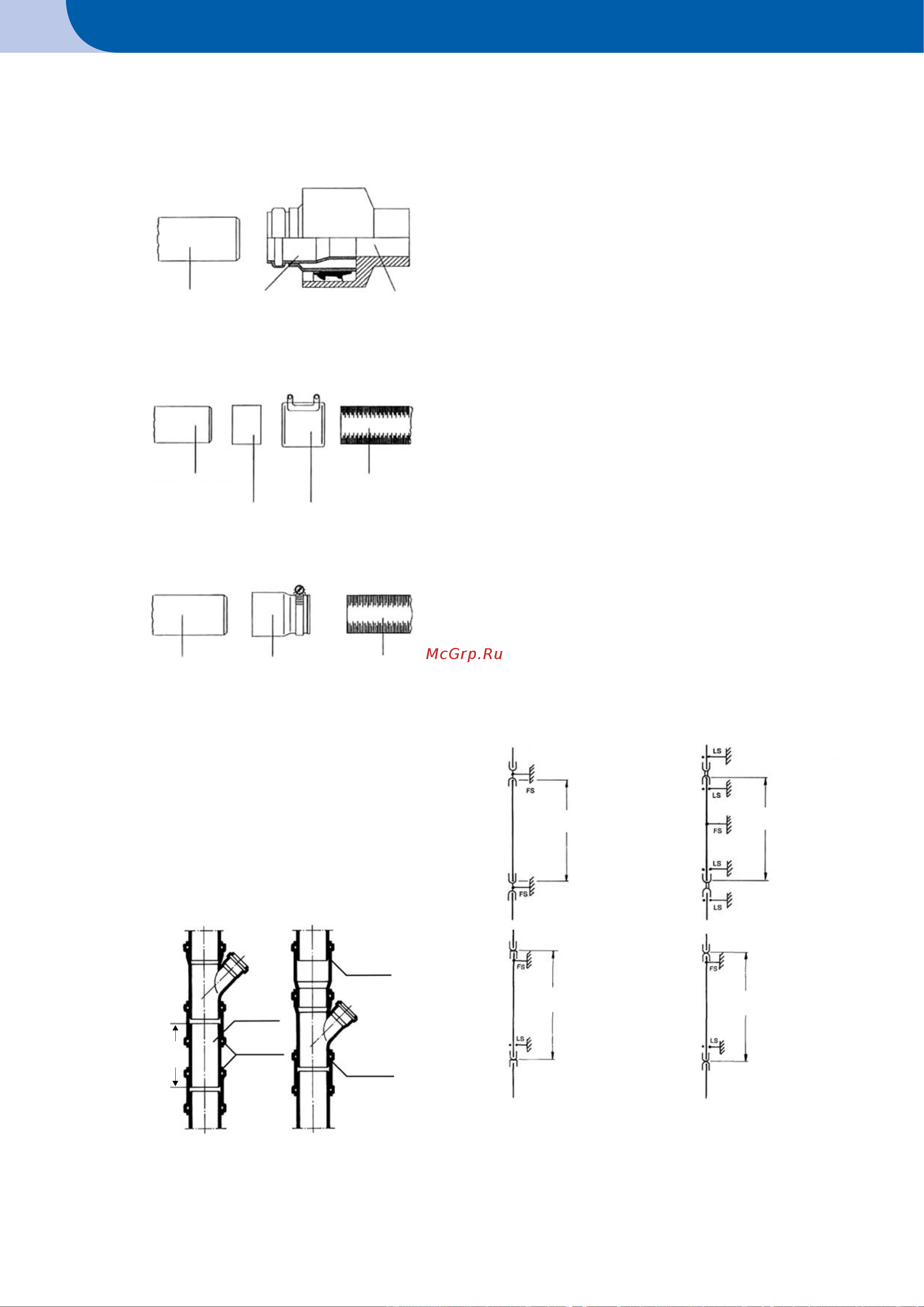

Соединение с раструбом керамической трубы

Соединение с гладким концом сте-

кловолокнистой трубы

Соединение с чугунной трубой SML

10 УСТАНОВКА ДОПОЛНИТЕЛЬНОГО

ПОДКЛЮЧЕНИЯ

Для установки дополнительных элементов в уже существую-

щий трубопровод применяются специальные фитинги

a) Вырежьте достаточно длинный участок трубы (длина фи-

тинга + около 2d), сделайте фаски на концах труб и уста-

новите тройник Оставшееся пространство в трубопро-

воде замыкается отрезком трубы, который соединяется с

трубопроводом надвижными муфтами (рис А)

б) Вырежьте участок трубы равный длине фитинга плюс глу-

бина вставки в раструб

 Наденьте длинную муфту на тру-

бу до упора и на другом конце трубы закрепите тройник

надвижной муфтой Затем гладкий конец длинной муфты

задвиньте в раструб тройника (рис Б)

11 УСТАНОВКА ГЛАДКИХ ТРУБ

И ОТРЕЗКОВ ТРУБ

Соединение гладких труб (без раструба) и отрезков труб

осуществляется с помощью двойных, надвижных и насадных

муфт

При использовании этих муфт для прокладки НТ-труб с глад-

кими концами длина этих труб не должна превышать 2 ме-

тров Прокладывайте трубы в соответствии с приведенными

далее инструкциями, которые нужно обязательно выполнять

для обеспечения температурного расширения (линейного

удлинения) труб

При использовании толстостенных труб, а также при выпол-

нении сварных соединений пользуйтесь инструкциями соот-

вет-ствующих изготовителей труб При горизонтальном мон-

таже определяющими являются расстояния между хомутами

для горизонтальных трубопроводов

Труба НТ

Соединитель-

ный патрубок

Керамическая

муфта

Труба НТ

Часть резинового шланга Соединитель

Стекловолокни-

стая труба

Труба НТ

Соединитель

Чугунная труба SML

≈ 2d

Отрезок

трубы

Надвижные

муфты

Длинная

муфта

Надвижная

муфта

Установка дополнительного подключения

Рис А Рис Б

макс 2 м (макс 3 м для толстостенных

труб:

- макс 3 м

- трубы длиной более 2 м с

дополнительной плавающей

опорой в середине)

макс 2 м (макс 3 м для

толстостенных труб:

- макс 3 м

- трубы длиной более

2 м с дополнитель-

ной плавающей

опорой в середине)

макс 2 м (макс 3 м для

толстостенных труб:

- макс 3 м - трубы

длиной более 2 м с

дополнительной плавающей

опорой в середине)

макс 2 м

Двойные муфты

Надвижные муфты

Насадные муфты Приклеиваемые муфты
