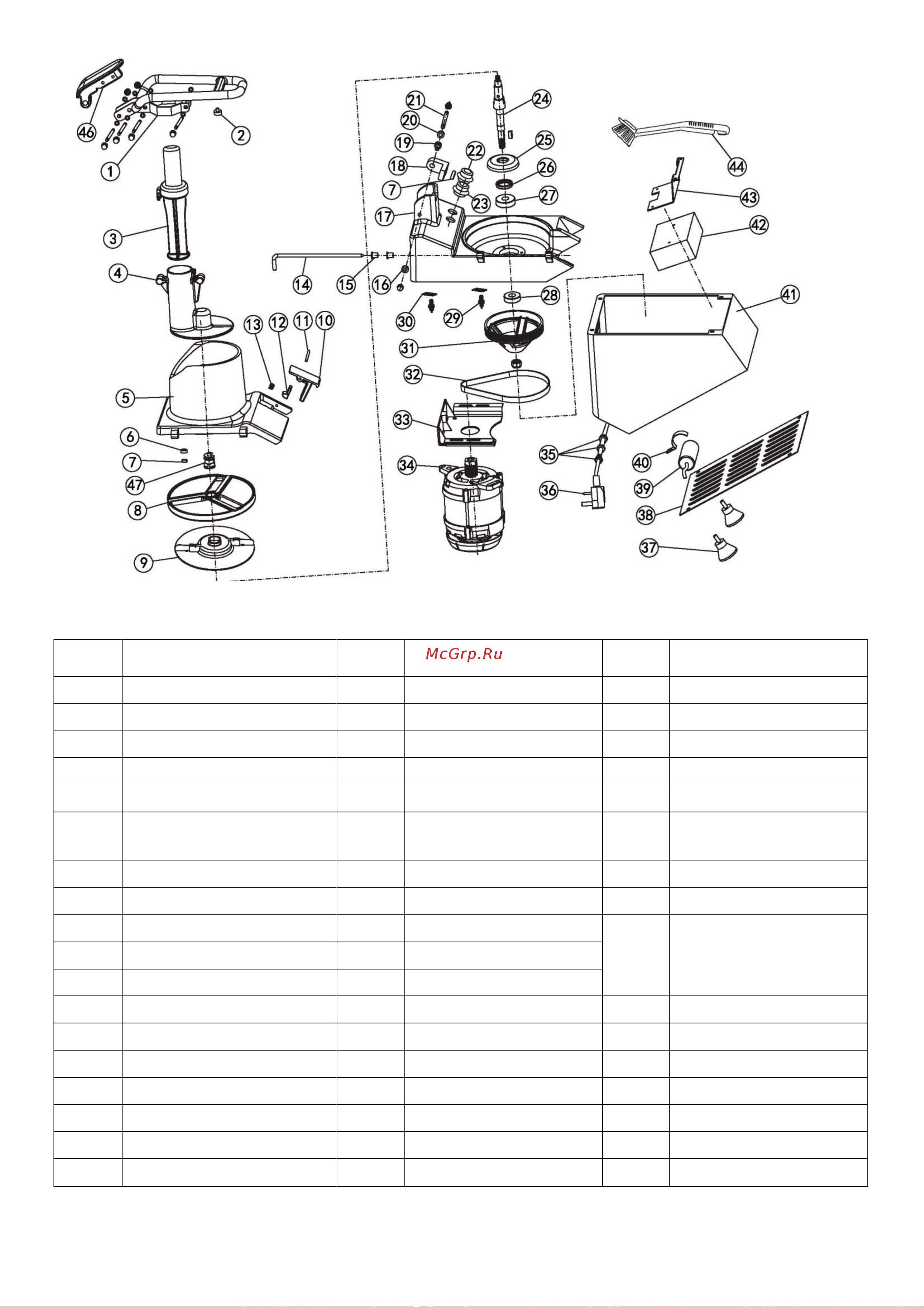

Лист запчастей для VA-VC65MS

Номер

Наименование

Номер

Наименование

Номер

Наименование

1

Ручка

17

Корпус

34

Двигатель

2

Нейлоновая прокладка

17A

Корпус (литой)

35

Хомут для шнура

3

Толкатель

18

Гнездо магнита L-типа

36

Сетевой шнур

4

Малый загрузочный бункер

19

Труба с муфтой

37

Прорезиненная ножка

5

Бункер

20

Муфта

38

Нижняя пластина

5A

Бункер (литой)

21

Предохранительный

шплинт

39

Конденсатор

6

Гнездо магнита

22

Выключатель Off

40

Хомут конденсатора

7

Магнит

23

Выключатель On

41

Основание

8

Диск

24

Выходная ось

42

Электрический шкаф

9

Выталкиватель

25

Крышка подшипника

10

Стопорная рукоятка

26

Сальник

10A

Стопорная рукоятка (литая)

27

Подшипник

43

Основание электрощитка

11

Штифт

28

Подшипник

44

Щетка

12

Крючок

29

Микровыключатель

45

Гаечный ключ

13

Пружина

30

Фиксирующая пластина

46

Разъем рукоятки

14

Шпиндель крышки бункера

31

Шкив

46A

Разъем рукоятки (литая)

15

Муфта шпинделя

32

Ремень

47

Стопорная гайка

16

Упорное кольцо

33

Основание двигателя
