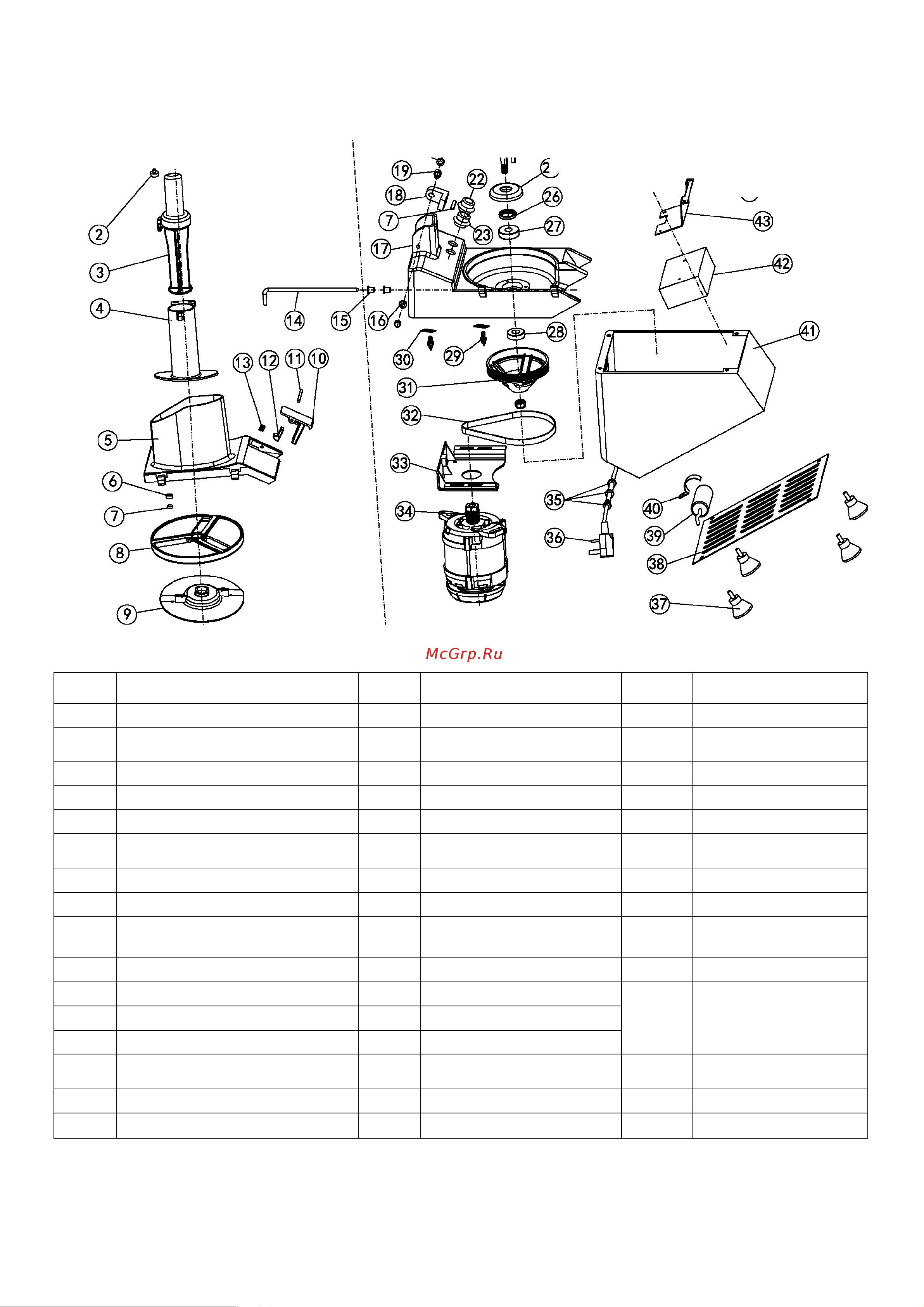

Лист запчастей для VA-VC60MS

Номер

Наименование

Номер

Наименование

Номер

Наименование

1

Рукоятка

13

Пружина

32

Ремень

1A

Рукоятка (литая)

14

Шпиндель крышки бункера

33

Основание двигателя

2

Нейлоновая прокладка

15

Муфта шпинделя

34

Двигатель

3

Толкатель

16

Упорное кольцо

35

Хомут для шнура

4

Малый загрузочный бункер

17

Корпус

36

Сетевой шнур

4A

Малый загрузочный бункер (литой)

17A

Корпус (литой)

37

Прорезиненная ножка

5

Бункер

22

Выключатель Off

38

Нижняя пластина

5A

Бункер (литой)

23

Выключатель On

39

Конденсатор

6

Гнездо магнита

24

Выходная ось

40

Хомут конденсатора

7

Магнит

25

Крышка подшипника

41

Основание

8

Диск

26

Сальник

42

Электрический шкаф

9

Выталкиватель

27

Подшипник

10

Стопорная рукоятка

28

Подшипник

10A

Стопорная рукоятка (литая)

29

Микровыключатель

43

Основание электрощитка

11

Штифт

30

Фиксирующая пластина

44

Щетка

12

Крючок

31

Шкив
