Тв5.179.061РЭ (Редакция 4) 2018
6
3 Комплектность
Наименование
4D-P
4D-PM
4D-LA
4D-LM
4D-U
4D-B
Модуль взвешивающий 4D
1
1
1
1
1
1
Кронштейн
1
1
1
1
1
4
Кабель блочный (с хомутом)
1
1
1
1
1
1
Кабель соединительный
1
Ограничитель
4
Заглушка
4
Винт М6х10
2
2
2
2
2
8
Болт М10х25
4
Гайка М10
4
Руководство по эксплуатации
1
1
1
1
1
1
Перечень модификаций
1
1
1
1
1
1
Паспорт
1
1
1
1
1
1
4 Модуль взвешивающий 4D-P
4.1 Конструкция
4.1.1 Модуль состоит из рамы, на которой установлены четыре цифровых весоизмерительных
датчика с опорами, и грузоприёмной платформы (Рис. 4.1).
4.1.2 Материал модуля - сталь общего назначения с покрытием порошковой краской (платфор-
ма 4D-Р_) или нержавеющая сталь (4D-Р.S).
4.1.3 Датчики изготовлены из нержавеющей стали. Электронные узлы защищены водостойким
герметиком.

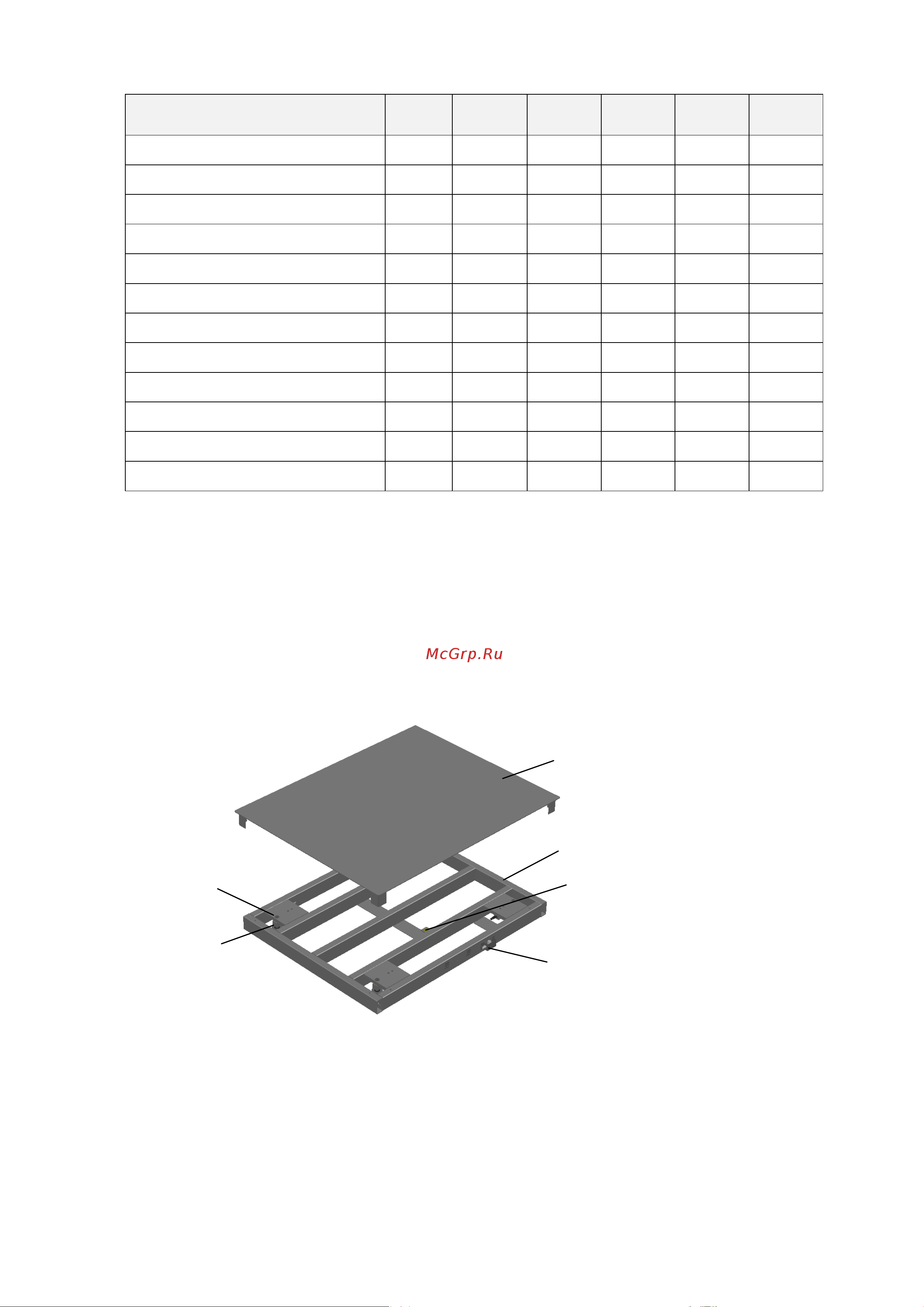

Рис. 4.1 - Модуль взвешивающий 4D-P
Рама
Грузоприёмная
платформа
Разъём
Регулировочное
отверстие
(4 отв.)
Ампула
уровня
