Тв5.179.061РЭ (Редакция 4) 2018

4.2 Сборка модуля

4.2.1 Установите модуль на горизонтальную поверхность. Распакуйте. Снимите грузоприём-

ную платформу.

4.2.2 Вывинтите транспортировочные винты (8 шт.) в четырёх углах рамы и удалите транспор-

тировочные опоры и картон (Рис. 4.2).

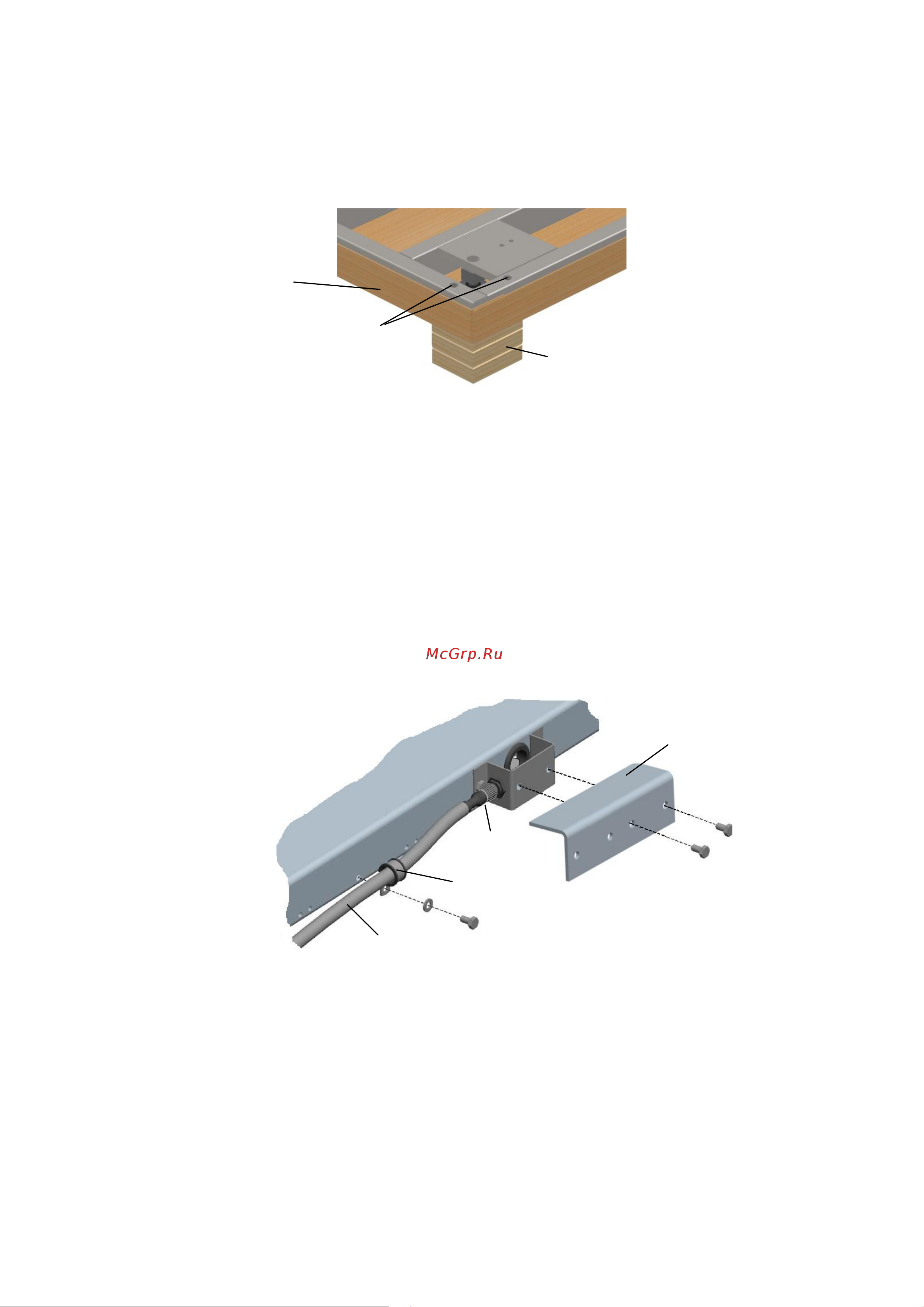

Рис. 4.2 - Распаковка модуля

4.2.3 Вкрутите весовые опоры (4 шт.) в весоизмерительные датчики. Используя шлицевую от-

вёртку, установите винт каждой из опор вровень с верхней гранью весоизмерительного

датчика.

4.2.4 Установите раму опорами на твёрдой ровной горизонтальной поверхности. Поворачивая

винты опор, выставьте раму по уровню таким образом, чтобы воздушный пузырек ампу-

лы уровня находился в центре. Установите на раму грузоприёмную платформу.

4.2.5 Подключите к модулю кабель. Закрепите кабель хомутом и привинтите защитный крон-

штейн (Рис. 4.3).

Рис. 4.3 - Подключение кабеля

4.2.6 Соберите весы, подключив кабель к терминалу.

 При подключении кабеля следите за совпадением ключей разъёмов.

Транспортировочные

опоры (4 шт.)

Транспортировочные

винты (8 шт.)

Транспортировочный

картон

Кабель

Хомут

Разъём

Кронштейн
