5 Модуль взвешивающий 4D-LA
5.1 Конструкция
5.1 Модуль состоит из весовой платформы, на которой установлены четыре цифровых весоиз-
мерительных датчика, и пандусов (Рис. 5.1).
5.2 Материал модуля - сталь общего назначения с покрытием порошковой краской (модуль 4D-
LA) или нержавеющая сталь (модуль 4D-LA.S).
5.3 Датчики изготовлены из нержавеющей стали. Электронные узлы защищены водостойким
герметиком.

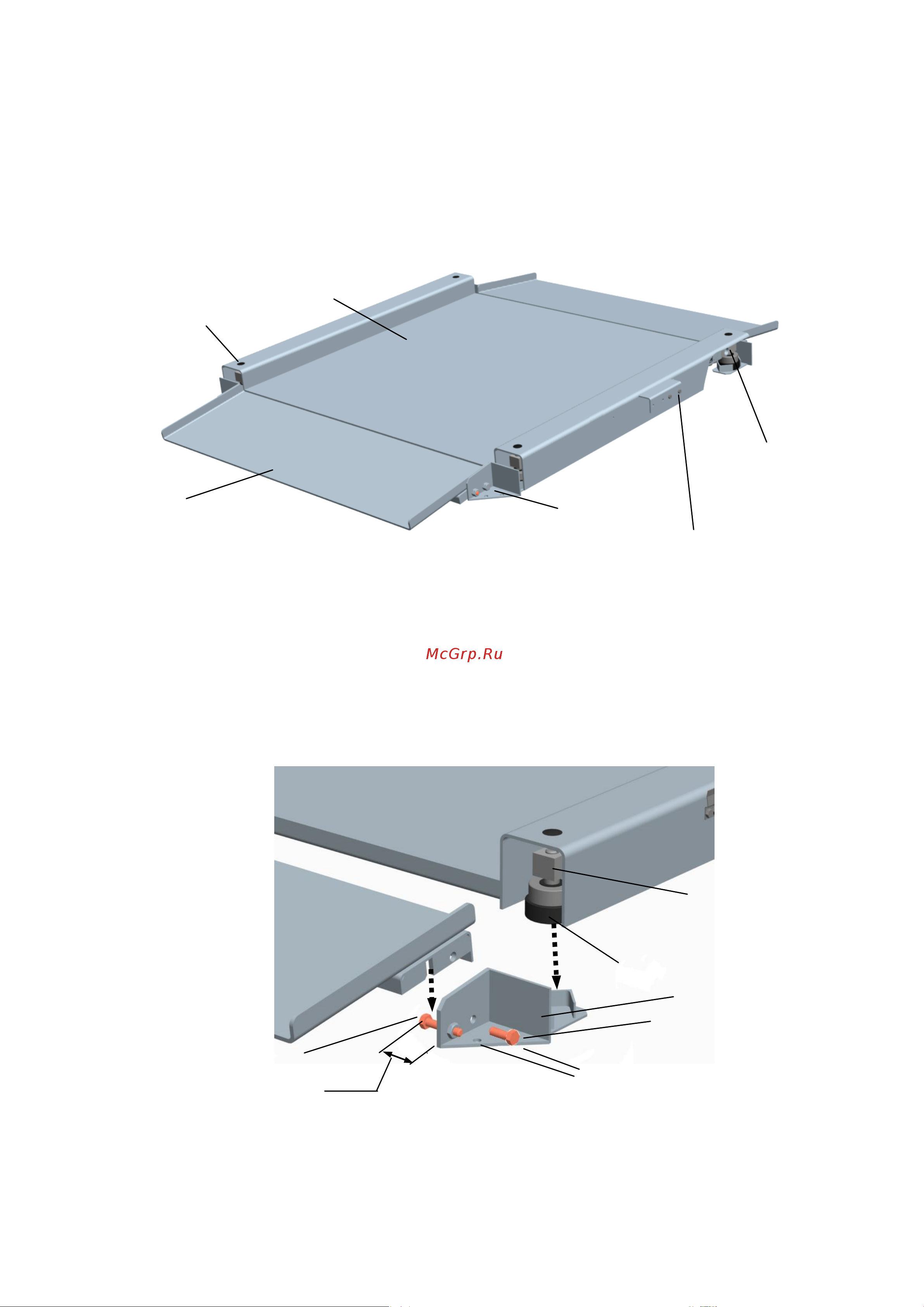

Рис. 5.1 - Модуль взвешивающий 4D-LA
5.2 Сборка модуля
5.2.1 Распакуйте модуль.
5.2.2 Выньте заглушки из регулировочных отверстий.
5.2.3 Вкрутите опоры в весоизмерительные датчики.
5.2.4 Расположите платформу на твёрдой ровной горизонтальной поверхности.
5.2.5 Вкрутите в ограничители болты и затяните гайки так, чтобы зазор между головкой болта
и стенкой ограничителя был 5
+1,0
мм (Рис. 5.2).
Рис. 5.2 - Сборка модуля
5.2.6 Поочередно приподнимая каждый из четырех углов платформы, подложите ограничители
под опоры датчиков и наденьте пандусы (Рис. 5.2).
Пандус
(2 шт.)
Грузоприёмная
платформа
Регулировочное
отверстие
(4 шт.)
Весоизмерительный
датчик с опорой
(4 шт.)
Кронштейн
Ограничитель
Опора
Весоизмерительный
датчик
Отверстия для
фиксирования
ограничителя
5
+1,0
мм
Болт для фиксирования
пандуса
(4 шт.)
Регулировочный болт
(4 шт.)
