Панель управления DIEMATIC-m3 18/04/07 - 300011573-001-B

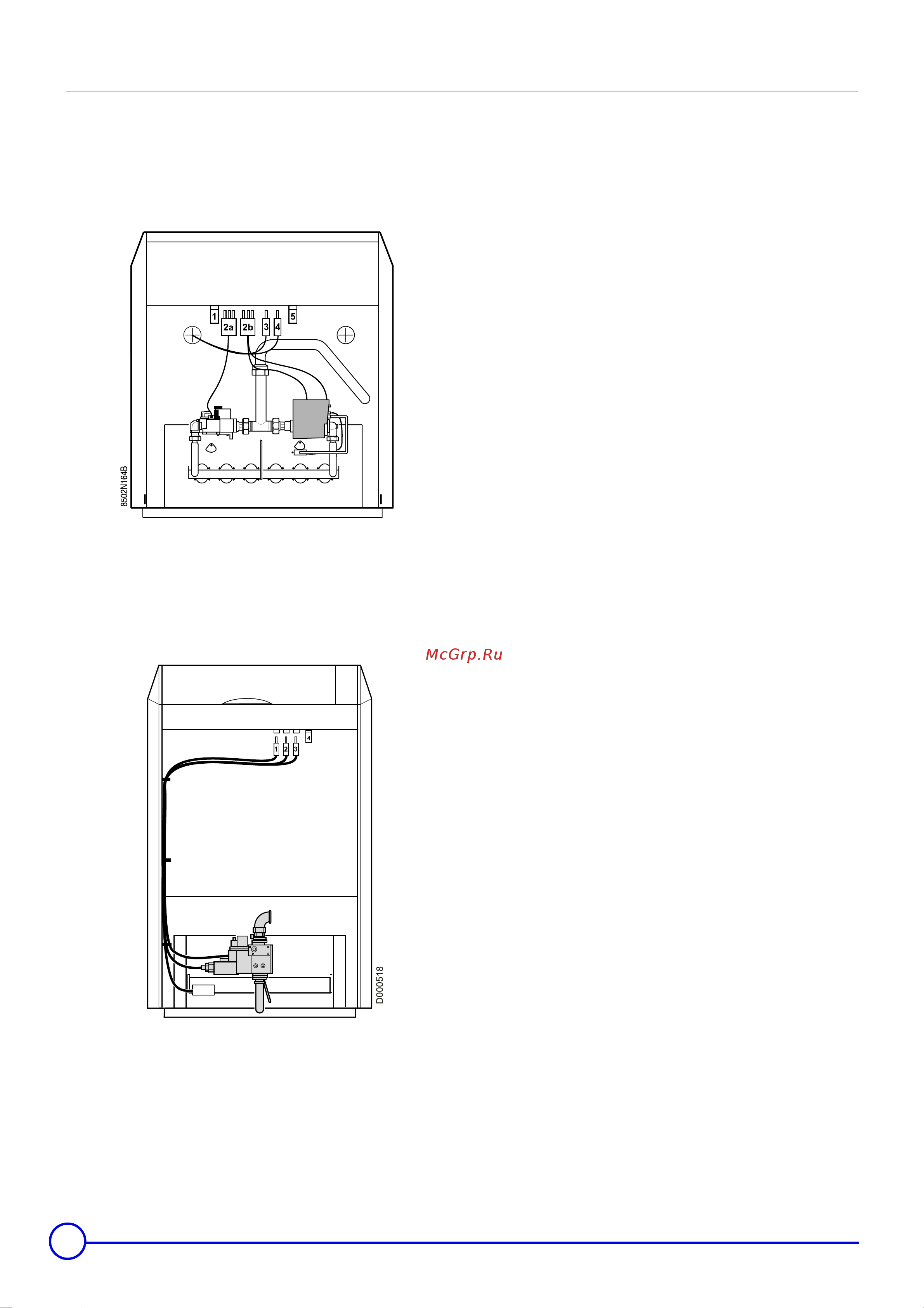

3.3.1 Подключения газовой линии

Проверить правильную установку разъемов под панелью

управления.



DTG 230

1. Перемычка, установленная на заводе

Подсоединение для реле давления газа (Дополнительное

оборудование - Ед. поставки GC191)

2. a : Газовый клапан - 2 ступень

b : Программный блок + Газовый клапан - 1 ступень

3. Датчик тяги

6-9 секционные котлы : поставляется

10-14 секционные котлы : Дополнительное оборудование

(Перемычка, установленная на заводе) - Ед. поставки GC22

4. DTG 230 Eco.NOx : Отсечная заслонка

DTG 230 S : Не используется (Перемычка, установленная на

заводе)

5. Перемычка, установленная на заводе

- Подсоединение для блока циклического контроля

герметичности (Дополнительное оборудование - Ед.

поставки CY41)

или

- Подсоединение для защитного клапана (Дополнительное

оборудование - Ед. поставки GC191)

 DTG 330

1. Цепь запального устройства

2. Подсоединение для реле давления газа

3. Цепь газовых клапанов

4. Перемычка, установленная на заводе

Подсоединение для блока циклического контроля

герметичности

(Дополнительное оборудование - Ед. поставки DP92)
