18/04/07 - 300011573-001-B Панель управления DIEMATIC-m3

3.3.2 Основные подключения

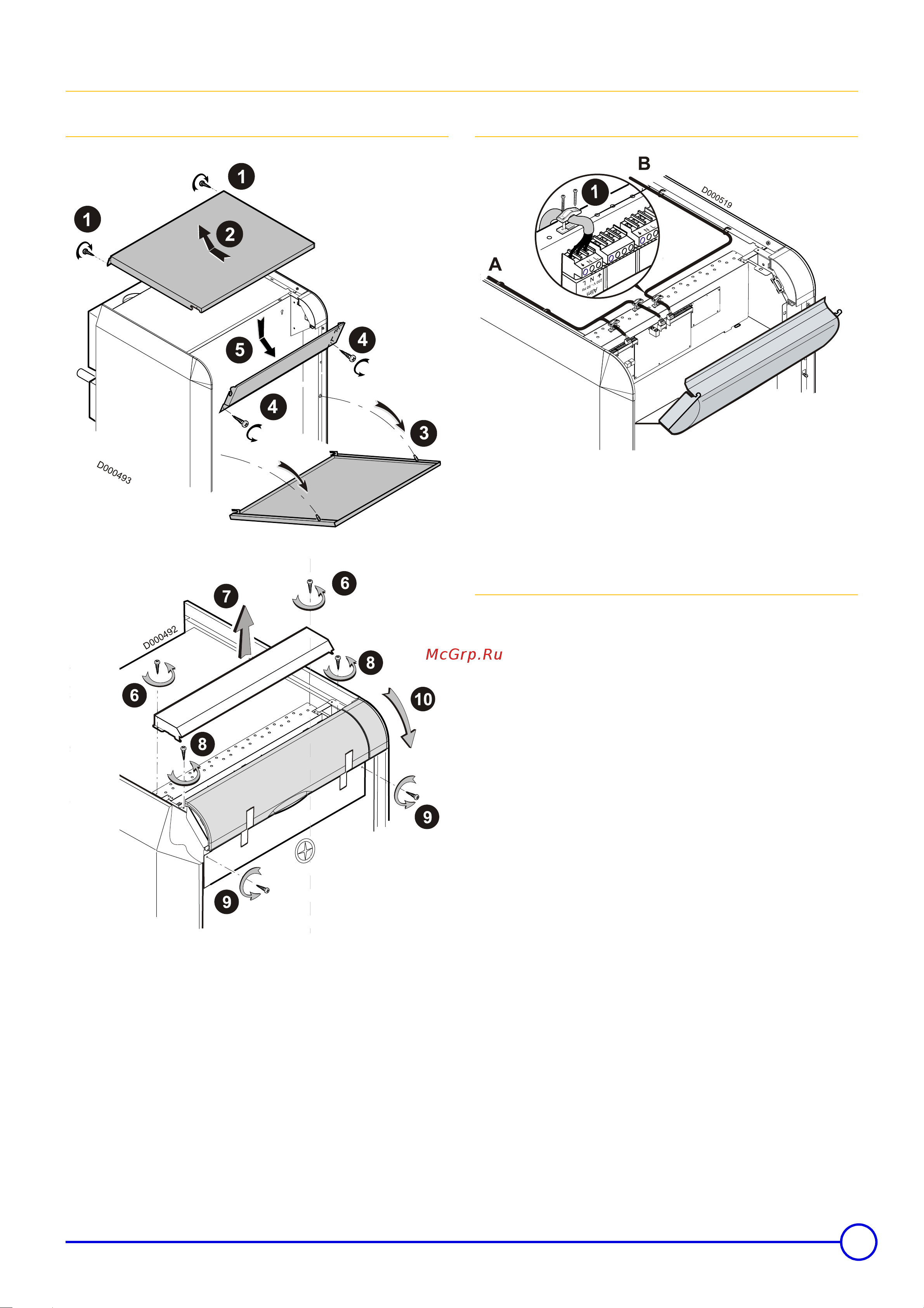

Открыть панель управления котла

Доступ к клеммной колодке

A. Низковольтные датчики

B. 230 В

Все подключения осуществляются на клеммную колодку,

расположенную внутри панели управления котла.

Прокладка кабелей



Необходимо отделить низковольтные кабели

датчиков от кабелей, проводящих 230 В, для

предотвращения проблем с электромагнитными

наводками.

Внутри котла :



Ввести кабели для подключения через вырезы в задних

верхних панелях.

Кабели должны прокладываться по всей длине боковых

панелей, они фиксируются при помощи предварительно

установленных крепежных хомутов (Только DTG 330 :

Дополнительные крепежные хомуты предусмотрены в

верхней части передней опоры).

Зажать кабели на опоре для плат при помощи кабельных

зажимов, которые поставляются в пакете с

принадлежностями.

Вне котла

- использовать 2 кабельных канала или кабелепровода,

расположенных на расстоянии, как минимум, 10 см один от

другого.



Максимальная доступная мощность на выходе 450 Вт

(с cos

ϕ = 0,7) и пусковой ток должен быть менее 16 А.

Если нагрузка превышает одно из этих значений, то ее

необходимо подключить через контактор

(установленный не в панели управления).



Несоблюдение этого правила может спровоцировать

наводки и привести к нарушению работы системы

регулирования и даже к повреждению электронных

плат.
