КОМПЛЕКТ ПОСТАВКИ

В комплекте поставки прибора входять:

1. Вентилятор электрический................................................1шт.

2. Пульт дистанционного управления...................................1шт

3. Инструкция по эксплуатации.............................................1шт.

4. Гарантийный талон............................................................1шт.

5. Информационный листок ORION......................................1шт.

6. Коробка упаковочная......................................................... 1шт.

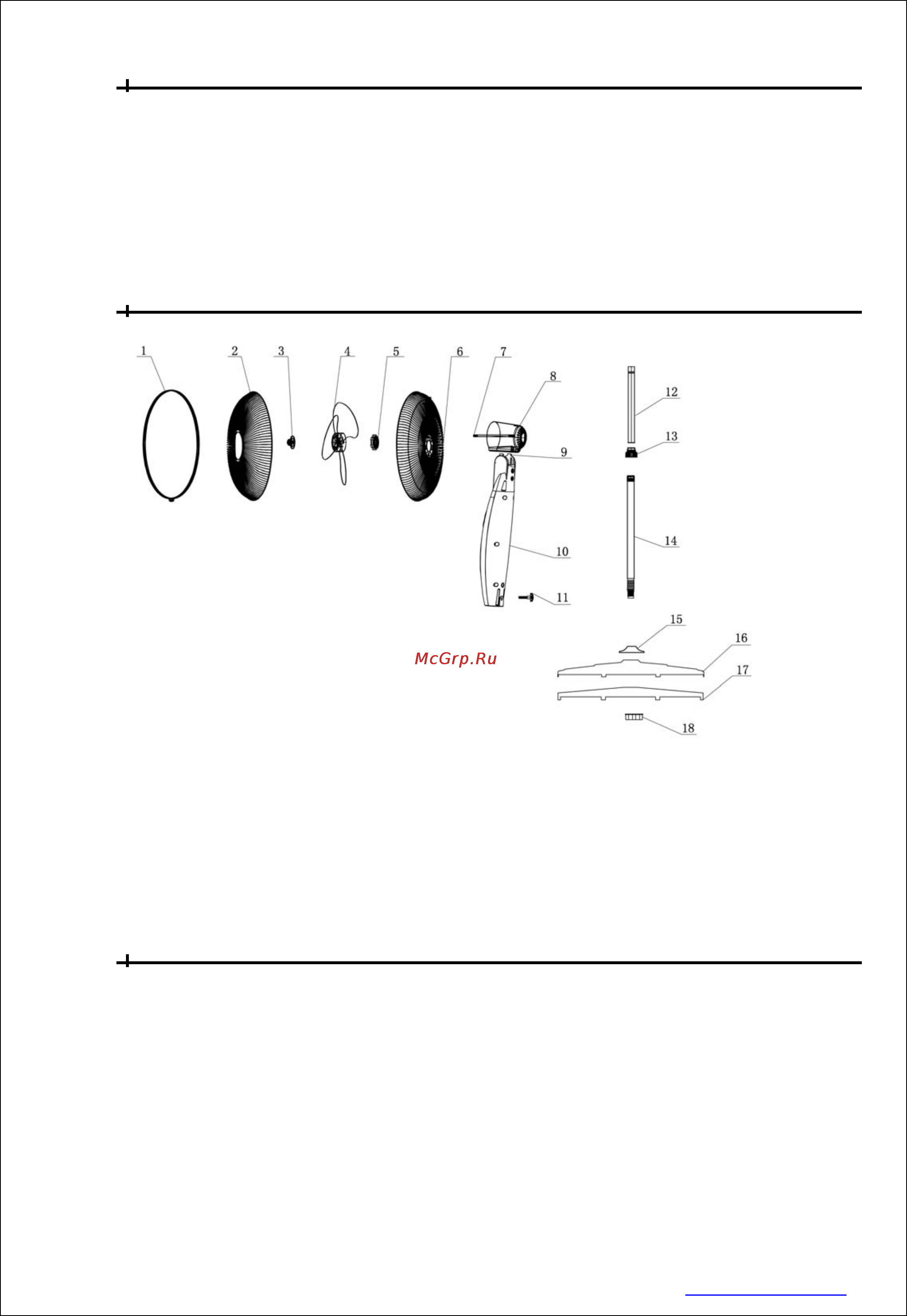

ДЕТАЛИ ПРИБОРА

1. Обод. 7. Ось. 13. Внешний соединитель.

2. Передняя решётка. 8. Корпус. 14. Базовая трубка.

3. Фиксатор лопастей. 9. Место соединения. 15. Пылезащитная крышка.

4. Лопасти. 10. Панель управления. 16. Крышка основания.

5. Фиксатор задней

решётки.

11. Винт. 17. Основание.

6. Задняя решётка. 12. Удлинительная трубка. 18. Фиксатор базовой

трубки.

СБОРКА

1. Соберите основание, установив одну часть (16) на другую (17).

2. Установите базовую трубку (14) в основание и закрепите ее при помощи фиксатора (18)

и пылезащитной крышки (15).

3. С помощью удлинительной трубки (12) отрегулируйте желаемую высоту трубки,

зафиксировав ее внешним соединителем (13).

4. Установите заднюю решетку (6) на корпус (8). (Обратите внимание на направление

вращения). Следите, чтобы решетка была установлена

правильно. Закрепите решетку

при омощи фиксатора задней решётки (5). Закрепите обод на задней решетке.

5. Установите лопасти (4) на ось (7) до конца. Закрепите лопасти при помощи

фиксатора лопастей (3), повернув его против часовой стрелки.

6. Соедините вместе переднюю (2) и заднюю (6) решетки, вставив переднюю решетку в

обод и надежно закрепите зажимами.

7. Установите собранный корпус с

лопастями и решетками на
