4. Выбор места установки антенны

4.1. Желательно установить антенну в прямой видимости антенн базовой станции 3G/4G операторов.

4.2. На пути от антенны до базовой станции не должно быть никаких близко стоящих высоких препят-

ствий. Здания, горы, холмы, лесопосадки мешают распространению сигнала. Устанавливайте антенну как

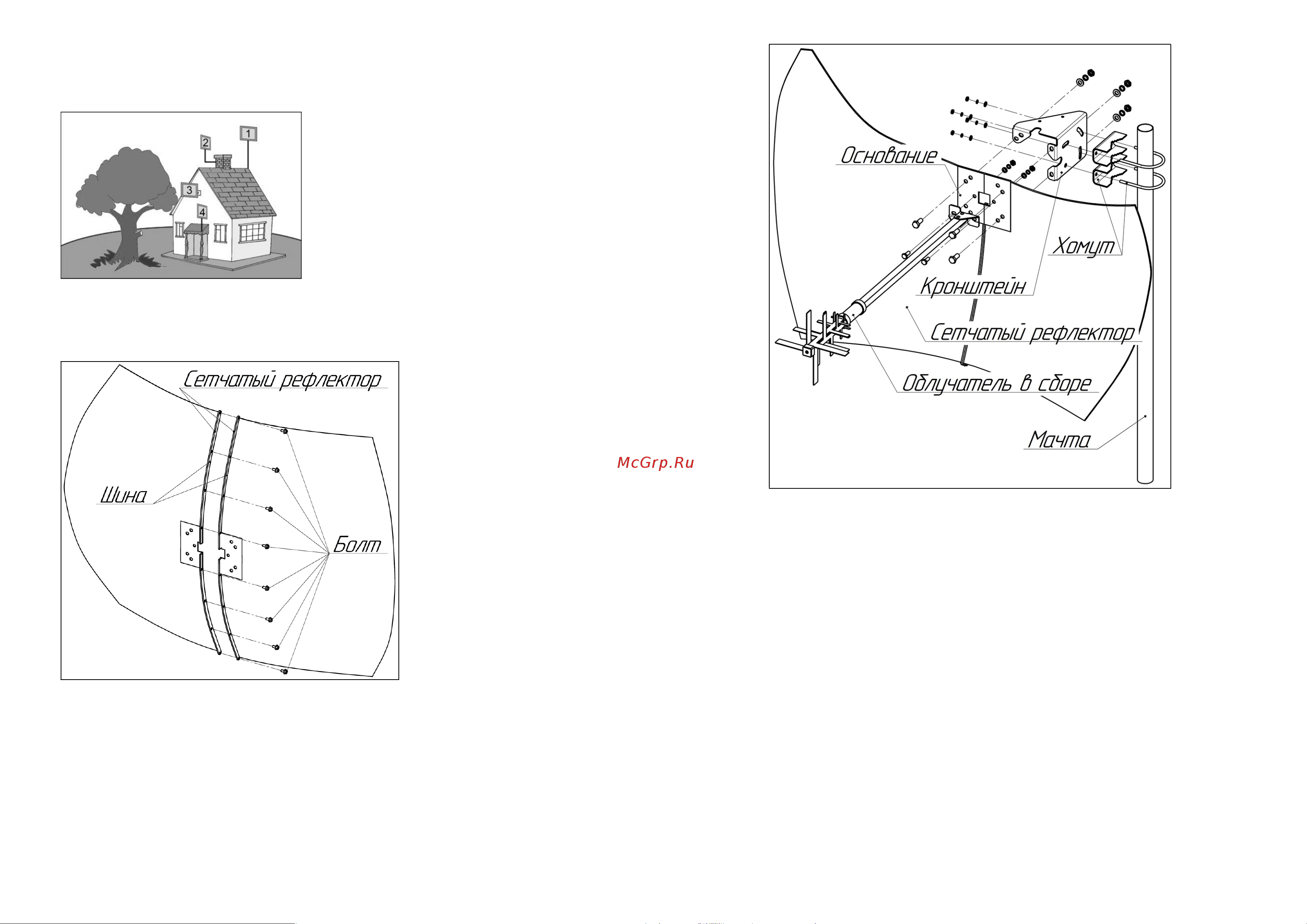

Рисунок 1 – Варианты установки антенны

можно выше.

4.3. Высокие деревья, крыши домов и другие круп-

ные объекты, расположенные ближе 1,5 метров от

антенны могут вызвать отражение радиоволн и ухуд-

шить качество связи. Если у вас остался излишек кабе-

ля, используйте его на поднятие антенны вверх над

землей. Варианты установки антенны приведены на

рисунке 1, где варианты 1 и 2 – правильная установка.

Дерево и стена дома в вариантах 3 и 4 мешают распро-

странению сигнала.

4.4. Расстояние от места установки антенны до ме-

ста нахождения модема или роутера со встроенным

модемом должно быть как можно короче, так как

применение длинных соединительных кабелей приведет к затуханию сигнала и ухудшению качества

связи.

5. Сборка антенны

5.1. Соберите сетчатый рефле

тор

антенны, совместив отверстия

направляющих шин левой и правой

частей рефлектора антенны. Болта-

ми из комплекта поставки соедини-

те части сетчатого рефлектора, как

показано на схеме 1.

5.2. Установите кронштейн на ос-

нование рефлектора антенны и

зафиксируйте его тремя болтами.

Установите на кронштейн два хому-

та для крепления антенны на мачте

(Схема 2).

Облучатель антенны поддержи-

вающей технологию MIMO имеет

два высокочастотных разъёма, вы-

несенных на коротких кабелях.

5.3. Проденьте кабели с высоко-

частотными разъёмами, выходящие

из облучателя, через квадратное

отверстие в основании антенны.

Установите облучатель в сборе на

Схема 1

–

Сборка сетчатого рефлектора антенны

основание антенны, используя крепеж из комплекта поставки.

5.4. Накрутите на разъёмы кабелей облучателя разъёмы кабельных сборок. Кабельные сборки и пе-

реходники высокочастотных разъёмов не входят в комплект поставки и приобретаются отдельно, исходя

из расстояния от антенны до пользовательского оборудования и типа разъёмов на пользовательском

оборудовании.

5.5. Проконтролируйте надёжность крепления всех элементов антенны.

6. Монтаж и наведение антенны

Внимание! Направленные параболические антенны имеют очень узкую диаграмму направленно-

сти и требуют особо точного наведения на базовую станцию оператора. Отклонение в 1-2 градуса

уменьшает уровень сигнала в несколько раз!

Схема 2 – Сборка сетчатой параболической антенны

6.1. Установите антенну в сборе на заземленную мачту, как показано на схеме 2, слегка зафиксировав

ее хомутами и обеспечив возможность изменять положение антенны.

6.2. Наведите антенну на базовую станцию оператора. Если невозможно визуально определить распо-

ложение вышки или базовой станции оператора, необходимо отыскать место, в котором сигнал от базо-

вой станции максимален. Для точной ориентации антенны используйте специальные приложения для

модемов, позволяющие навести антенну по максимальному значению уровня сигнала. Рекомендуется

наводить антенну вдвоем. Один человек поворачивает антенну, второй отслеживает значения на монито-

ре. Медленно поворачивайте антенну в разных направлениях с шагом 3-5 градусов.

Показания значений на мониторе будут запаздывать относительно ваших действий. Повернув антен-

ну, делайте паузу не менее 30-40 секунд и наблюдайте за изменением значений на мониторе. При недо-

статочном качестве принимаемого сигнала попробуйте перенести антенну в другое место или поднять

выше.

6.3. Найдя положение антенны, при котором скорость передачи данных или уровень сигнала макси-

мальны, зафиксируйте антенну на мачте, затянув гайки хомутов.

6.4. Проложите кабельные сборки от антенны до вашего оборудования (3G/4G модема, роутера и

т.п.), не допуская резких перегибов кабеля.

6.5. Примеры размещения оборудования в гермобоксе (приобретается отдельно) и подключения ан-

тенны к 3G/4G USB модему показаны на схемах 4 и 5.

Модели переходников (пигтейлов) необходимо выбирать в зависимости от модели модема и типа

разъемов на кабельных сборках.

Внимание! Использование технологии MIMO доступно только для модемов и роутеров с двумя ан-

тенными входами.
