1. НАЗНАЧЕНИЕ
Патроны резьбонарезные с головками предохранительными
предназначены для нарезания различных типов правой резьбы
метчиками. Применяются на сверлильных, фрезерных, токарных
станках и станках типа обрабатывающий центр. Резьбонарезные
патроны имеют механизмы осевой компенсации, позволяющие
компенсировать разность между подачей станка и шагом метчика,
предусмотрен механизм быстрой смены головок предохранительных
на другой диаметр метчика.
Предохранительная головка имеет встроенную
предохранительную шариковую муфту с механизмом
регулировки передаваемого крутящего момента для нарезания
резьбы в различных материалах, что позволяет предохранить
метчики от поломки (при увеличении момента метчик
останавливается). Это наиболее целесообразно и незаменимо
при нарезании резьб в глухих отверстиях,
труднообрабатываемых материалах, при нарезании резьб с
мелким шагом. Головка имеет механизм быстрой смены метчика
с надежной фиксацией в течении нескольких секунд.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

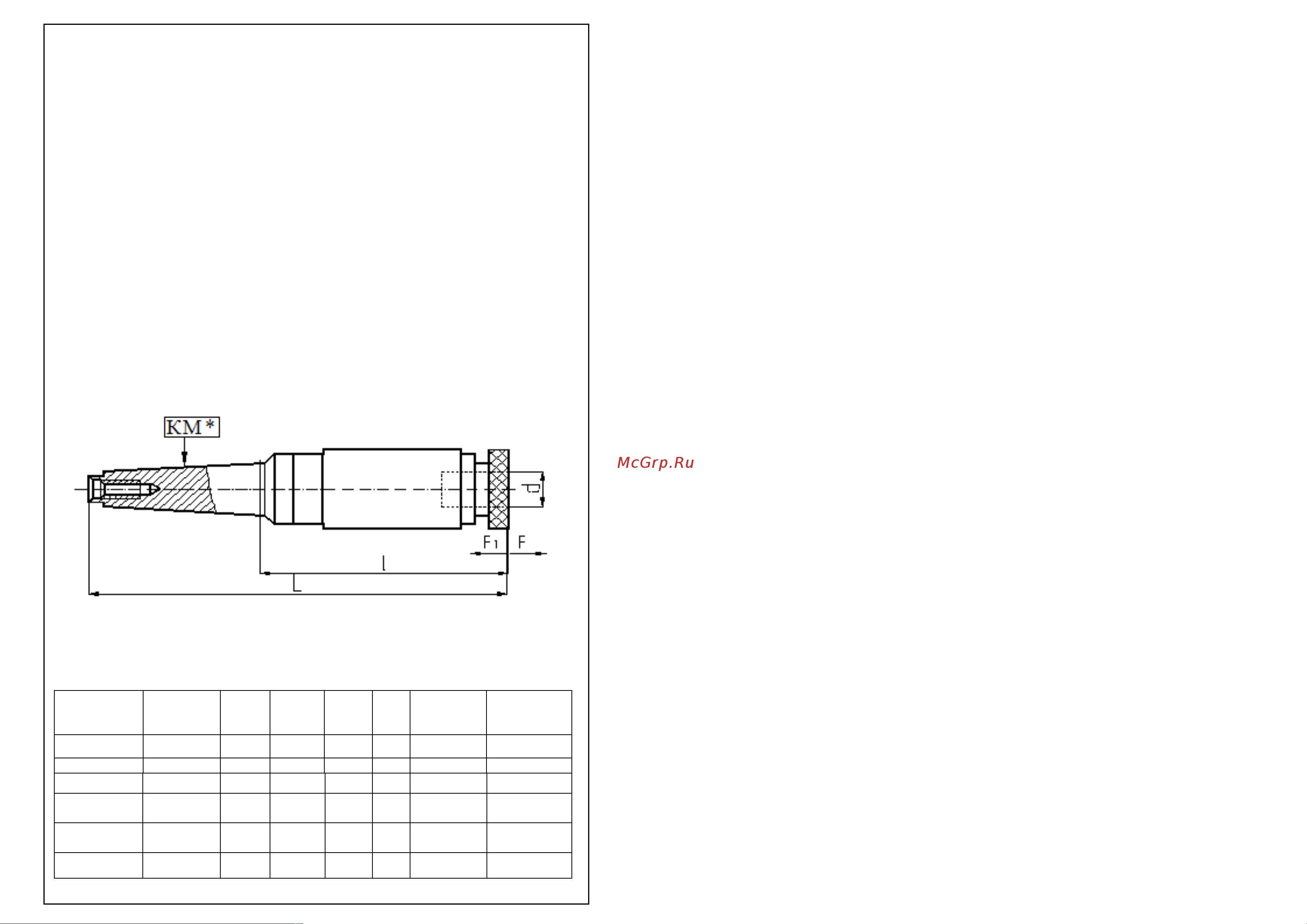

Рис.1 Общий вид и основные размеры резьбонарезного патрона.
Технические характеристики резьбонарезного патрона.
Таблица 1
Обозначе
ние
Конус
хвостов
ика
F,
мм
F1,
мм
d,
мм
L,
мм
Диапаз
он
резьбы
Момент,
Нм
MT2-GT12 КМ2 15
5
19
182
М3-М12 25
MT3-GT12 КМ3 15
5
19
199
М3-М12 25
MT3-GT24 КМ3 20
8
30
235
М12-М24 150
MT4-GT12 КМ4 15 5 19
25
6
М3-М12 25
MT4-GT24 КМ4 20 8 30
31
2
М12-М24 150
Осевая компенсация патрона:
F – растяжение
