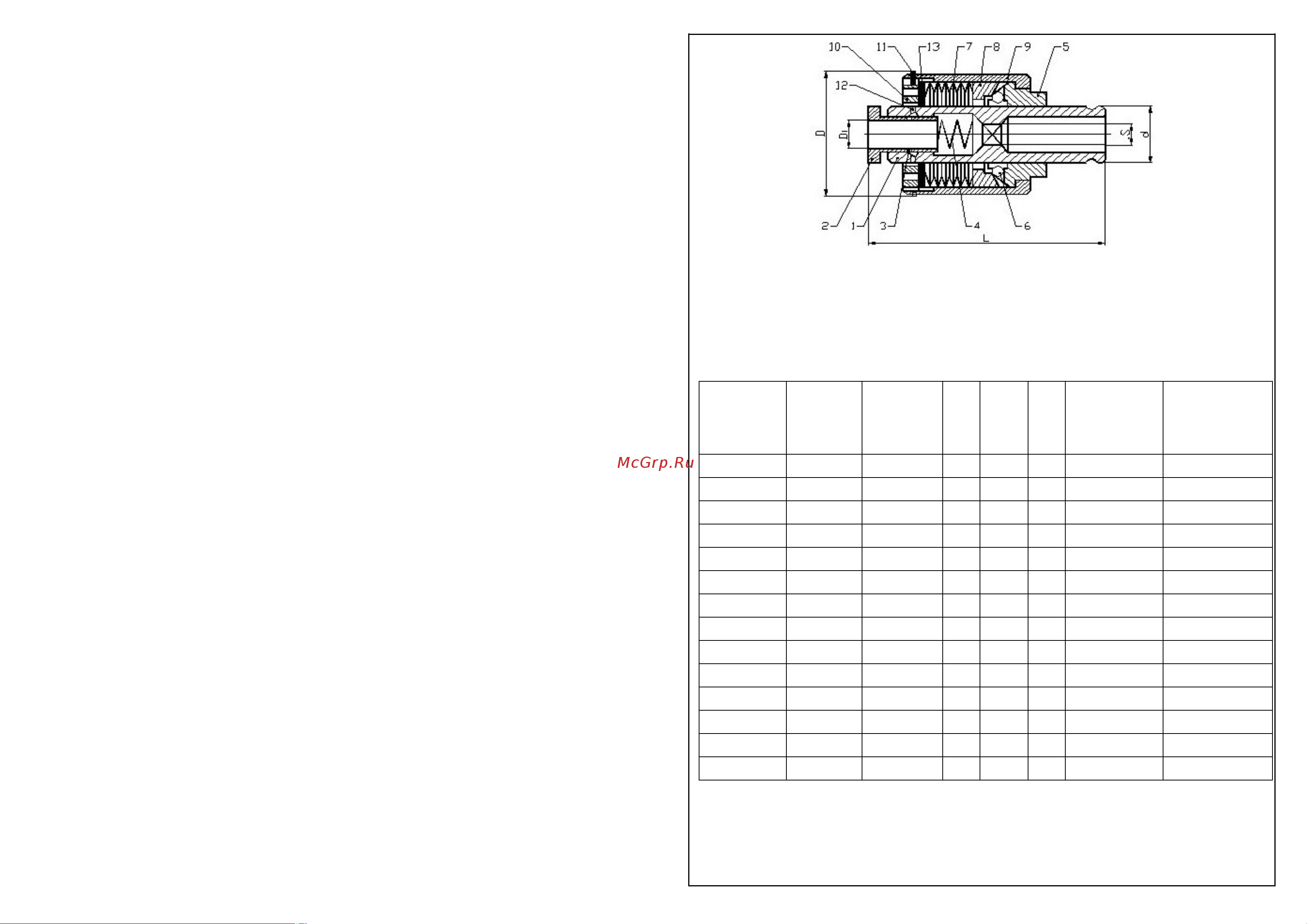

1 – корпус; 2 – втулка; 3 – шарики; 4 – пружина; 5 – поводок; 6 – шарики/; 7 – пружины
тарельчатые;8 – кольцо; 9 – гильза 10 – гайка; 11 – кольцо замковое; 12 – заглушка; 13 – шайба
Рис.2 Общий вид и основные размеры предохранительной головки.
Технические характеристики предохранительной головки.
Та
блица 2
Диапазон
метричес
кой
резьбы
Диапаз
он
дюймов
ой
резьбы
Диапазо
н
трубной
цил.
резьбы
D,
мм
D1,
мм
d,
мм
Квадрат
метчика S,
мм
Крутящий
момент по
стали 45, Нм
М3
36 3.15 19 2.5х2.5 2
М4
36 4 19 3.15х3.15 3
М5
36 5 19 4х4 4
М6 1/4" 36 6.3 19 5х5 10
М8 5/16" 1/8" 36 6.3 19 5х5 20
М10 3/8" 1/4" 36 8 19 6.3х6.3 30
М12 1/2"
36 9 19 7.1х7.1 40
М12 1/2"
57 9 30 7.1х7.1 40
М14 9/16"
57 11.2 30 9х9 45.5
М16 5/8"
57 12.5 30 10х10 55
М18 3/4" 3/8" 57 14 30 11.2х11.2 64
М20 3/4" 3/8" 57 14 30 11.2х11.2 70
М22 7/8" 1/2" 57 16 30 12.5х12.5 78
М24 1" 5/8" 57 18 30 14х14 124
Головка предохранительная поставляется с отрегулированным крутящим
моментом, обеспечивающим нарезание указанной на головке резьбы в
стали 45.
Радиальное биение метчика – 0,05 мм (на расстоянии 30 мм от торца
патрона).
