3.УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Метчик устанавливается в квадратное отверстие корпуса 1 и втулку 2.
Зажим метчика производится шариками 3 при перемещении втулки 2
под воздействием пружины 4. Крутящий момент к корпусу 1 от
резьбонарезного патрона передаётся поводком 5 через шарики 6,
поджатые кольцом 8 и тарельчатыми пружинами 7 в лунки корпуса.
Регулировка крутящего момента обеспечивается изменением
величины деформации тарельчатых пружин 7 при вращении гайки 10 с
помощью специального ключа (входит в комплект).
4. ПОРЯДОК РАБОТЫ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
При нарезании резьбы в сталях с механическими свойствами,
отличающимися от стали 45, необходимо выполнить следующее:
- расчётным или эксперементальным методом (с помощью
динамометрического ключа) определить момент резания Нм в данной
стали необходимым метчиком.
- снять замковое кольцо и произвести настройку крутящего момента
вращением гайки по часовой стрелке для увеличения крутящего
момента. Контроль головки на крутящий момент производится
динамометрическим ключом и специальной оправкой,
зафиксированной вместо метчика. После настройки головки гайку
зафиксировать кольцом замковым.
- после настройки головка готова к эксплуатации и правильно
отрегулированная головка должна обеспечить плавное нарезание
метчиком резьбы, при упоре метчика в дно глухого отверстия
появление треска в головке сигнализирует о прекращении вращения
метчика.

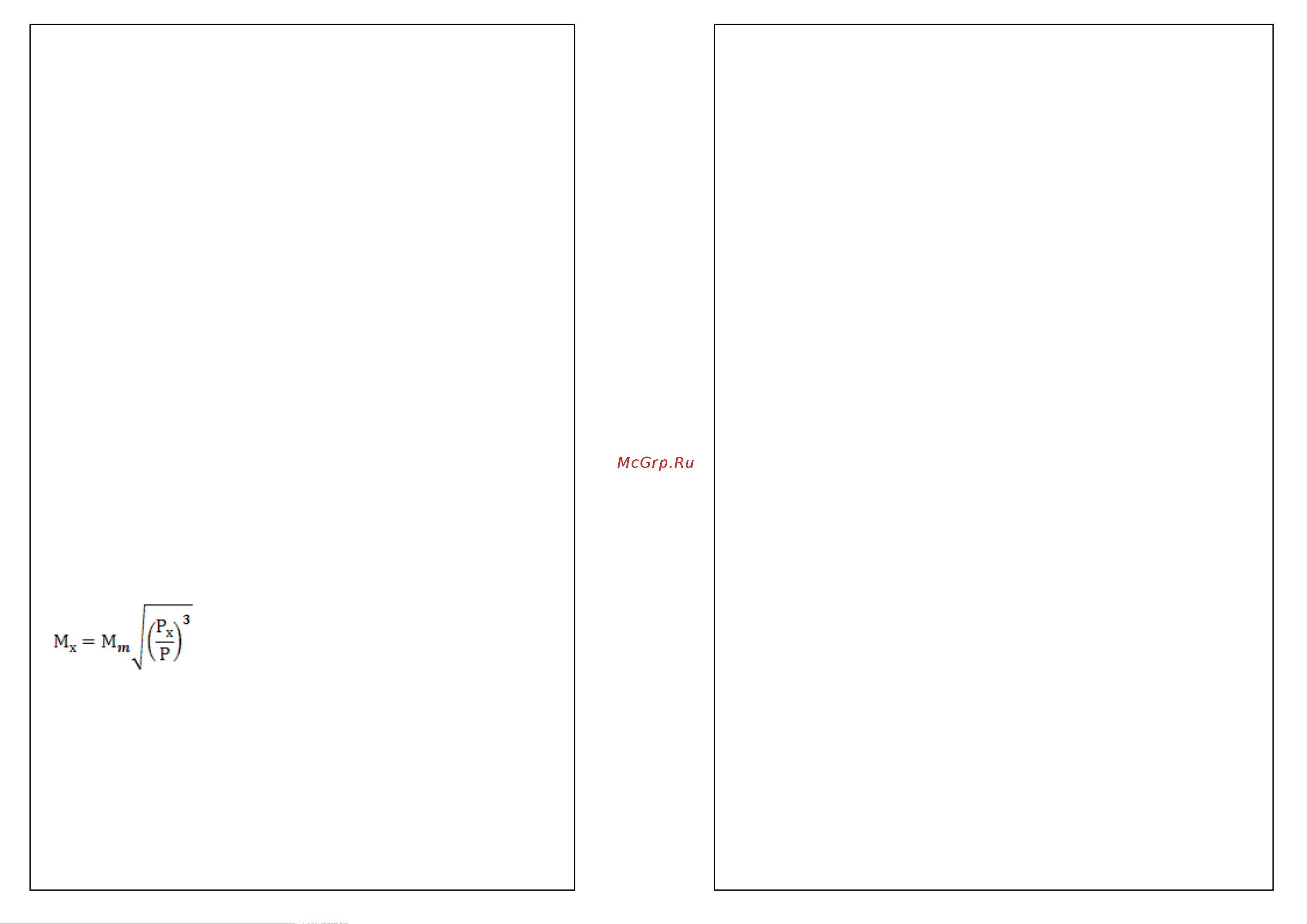

- при нарезании резьбы с мелким шагом величина крутящего момента
определяется по формуле:
где, Мт- крутящий момент по таблице, Рх- шаг нарезаемой резьбы, Р-
крупный шаг резьбы для данного диаметра.
5. КОМПЛЕКТНОСТЬ
В комплект входят:
- патрон резьбонарезной;
- комплект предохранительных головок из 7 шт;
- ключ для предохранительных головок;
- паспорт.
6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
6.1. Крепление резьбонарезного патрона и предохранительной головки
должно быть надежным, исключающим самопроизвольное ослабление в
процессе работы.
6.2. Запрещается применять ударную нагрузку при закреплении метчика.
7. СВЕДЕНИЯ О КОНСЕРВАЦИИ
7.1. Патрон резьбонарезной и комплект предохранительных головок
подвергнут консервации в соответствии с требованиями ГОСТ9014-76.
Наименование и марка консерванта – масло консервационное К-17.
7.2. Срок хранения патрона резьбонарезного и комплекта
предохранительных головок без переконсервации – 2 года, при условии
хранения в условиях по ГОСТ 15150-69.
Дата консервации: «___» __________ 20__ г.
Консервацию произвел: ________________
(подпись)
8.ПРАВИЛА ХРАНЕНИЯ.
Условия эксплуатации резьбонарезного патрона и комплекта
предохранительных головок в закрытом помещении при отсутствии
паров агрессивных веществ, вызывающих коррозию.
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации изделия – 1 год, со дня продажи
(получения покупателем) резьбонарезного патрона и комплекта
предохранительных головок, при условии соблюдения потребителем
правил хранения и эксплуатации изделия.
Дата продажи: «___» __________ 20__ г.
Представитель продавца: ___________________
(подпись)
Представитель покупателя: __________________
(подпись)
