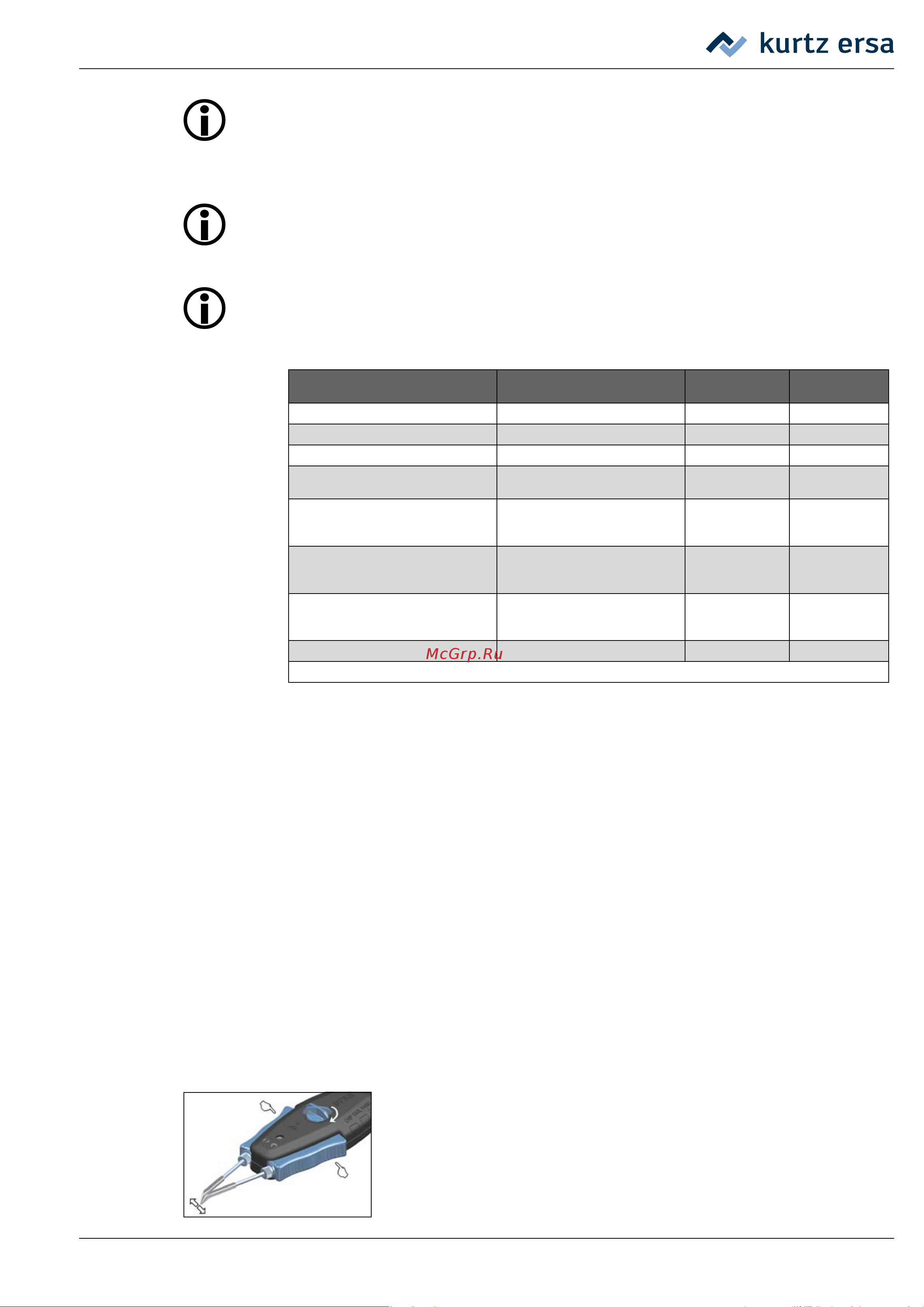

173BA00205 • 2013-03-22 • Версия 1 ersa i-CON VARIO 2

О включении свидетельствуют два коротких звуковых сигнала. Кроме того, повы-

шение температуры отображается на дисплее

⑤.

■

Инструмент выключается так же, как включается.

При выключении раздается долгий звуковой сигнал. Кроме того, на дисплее попере-

менно отображается «OFF»

⑦ и текущая температура паяльника. Подача воздуха пре-

кращается автоматически, как только температура инструмента снизится до 200 °C.

Советы по использованию и настройкам:

При работе с i-TOOL AIR S следует соблюдать оптимальную дистанцию между спаива-

емым материалом и термофеном Это расстояние в зависимости от заданного напора

воздуха и выбранной температуры должно составлять примерно 1 – 5 мм.

Применение

Температурный диапазон

°C

Расход воздуха

л/мин

Сопло мм

Тепловые испытания узлов 50 – 150 2 – 5 4, 6

Сушка/отверждение 100 – 200 5 – 20 6, без сопла

Термоусадка трубок в зависимости от материала 5 – 10 все

Пайка малых деталей

поверхностного монтажа

350 – 450 2 – 5 2, 4

Пайка массивных

многополюсных деталей

поверхностного монтажа

450 – 500 5 – 15 4, 6, без сопла

Детали поверхностного монтажа

с большим количеством

полюсов на легких платах

350 – 450 5 – 15 2, 4, 6

Детали поверхностного монтажа

с большим количеством полюсов

на тяжелых платах*

450 – 550 10 – 20 4, 6, без сопла

Пайка при сквозном монтаже 350 – 450 2 – 10 2, 4

* Используйте соответствующее устройство предварительного нагрева (0IRHP100A).

6.2.5 Работа с CHIP TOOL VARIO

Демонтажный термопинцет CHIP TOOL VARIO оснащен двумя маленькими. но мощными на-

гревательными элементами. Мощность нагрева с каждой стороны составляет 40 Вт, а насадки

разной геометрической формы позволяют уверенно удалять даже мельчайшие детали поверх-

ностного монтажа.

CHIP TOOL VARIO работает в двух разных механических режимах. Пользователь может использо-

вать обычный режим или режим в с нормально-замкнутым положением сегментов.

■

Подключите CHIP

TOOL VARIO к станции. Можно использовать

разъем A1.

Работа в нормально‑замкнутом положении:

В этом положении удаляемые компоненты удерживаются пружиной инструмента для демонта-

жа.

■

Поверните на 90 градусов переключатель на рукоятке

CHIP

TOOL VARIO в поперечное положение.

■

Чтобы разомкнуть пинцет, одновременно нажмите оба синих

рычага на рукоятке.

Функциональное описание
