3BA00205 • 2013-03-22 • Версия 1

ersa i-CON VARIO 2

■

Чтобы замкнуть пинцет, отпустите эти элементы рукоятки.

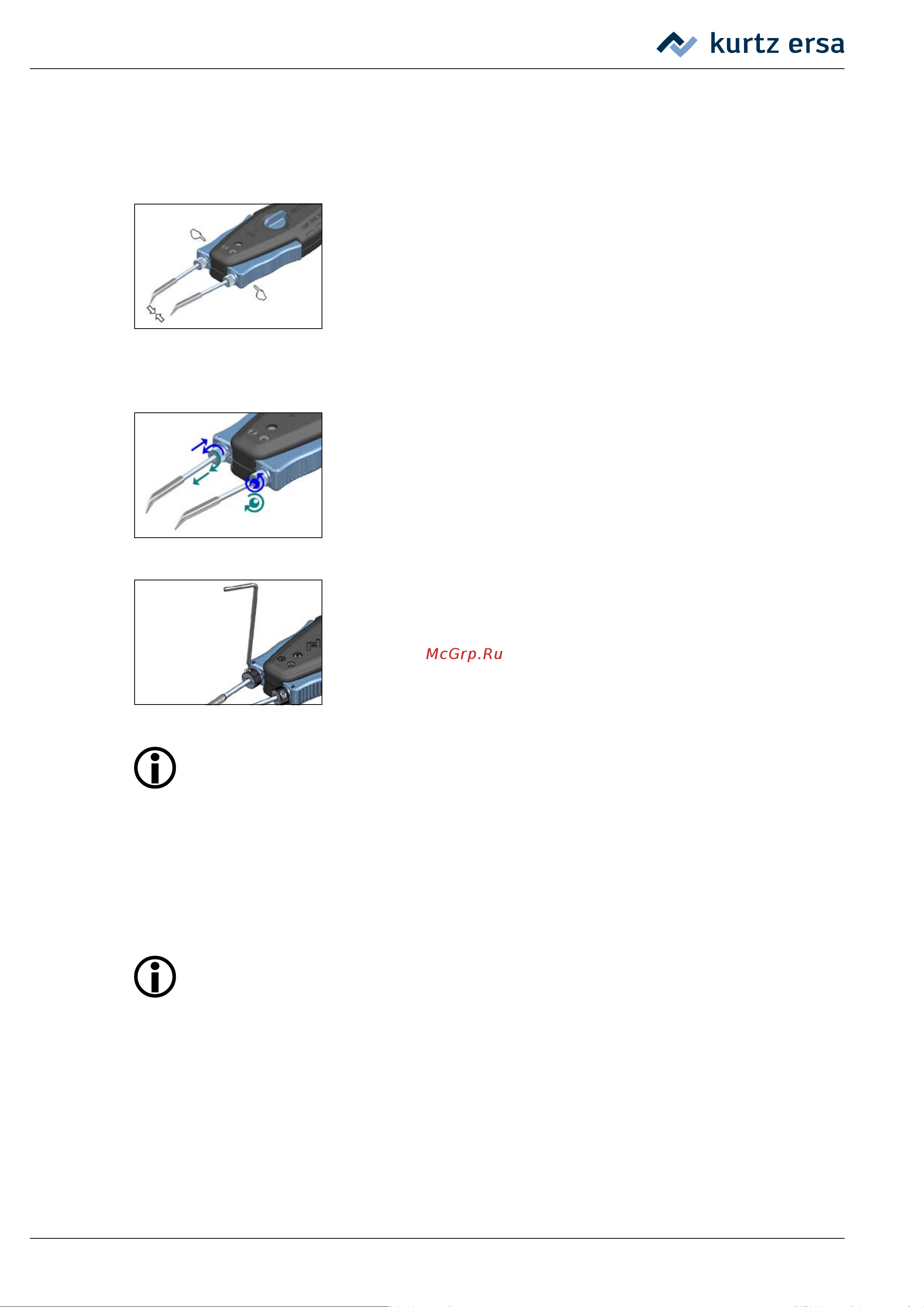

Работа с захватом:

В этом режиме компоненты удерживаются замкнутым вручную пинцетом.

■

Поверните на 90 градусов переключатель на рукоятке

CHIP

TOOL VARIO в продольное положение.

■

Пинцет открыт.

■

Чтобы зажать пинцет, одновременно нажмите оба синих элемен-

та рукоятки на правой и левой стороне инструмента.

■

Чтобы раскрыть пинцет, отпустите эти элементы рукоятки.

Позиционирование насадок

■

Настройте положение демонтажных насадок регулировочными

винтами на левой и правой стороне рукоятки.

Вращением левого винта насадки удлиняются или укорачиваются

При вращении правого винта изменяется положение жал относи-

тельно друг друга.

Противовращательный винт‑фиксатор

■

Выровняйте демонтажные насадки и подожмите винт шестиу-

гольным ключом (1,5 мм).

■

Удостоверьтесь, не вращается ли насадка: если необходимо, по-

дожмите винт-фиксатор.

Перед заменой паяльных жал ослабьте противовращательный винт-фиксатор.

6.2.6 Работа с X‑TOOL*

X-TOOL – это высокопроизводительный инструмент для демонтажа, разработанный специально

для демонтажа штыревых компонентов с массивных печатных плат.

Всегда выбирайте как можно более низкую температуру для работы. Слишком вы-

сокая температура может повредить компоненты и плату.

Ориентировочные значения заданной температуры:

• ок. 320 °C: Печатные платы без сквозных монтажных отверстий и небольшие

детали: резисторы, конденсаторы и микросхемы со штыревыми выводами

• ок. 320 – 340 °C: Однослойные печатные платы со сквозными монтажными от-

верстиями

• ок. 340 – 360 °C: Многослойные печатные платы со сквозными монтажными

отверстиями

• ок. 350 – 370 °C: Многослойные печатные платы и массивные компоненты

*(только в модели 0ICV2000AX)

Функциональное описание
