193BA00205 • 2013-03-22 • Версия 1 ersa i-CON VARIO 2

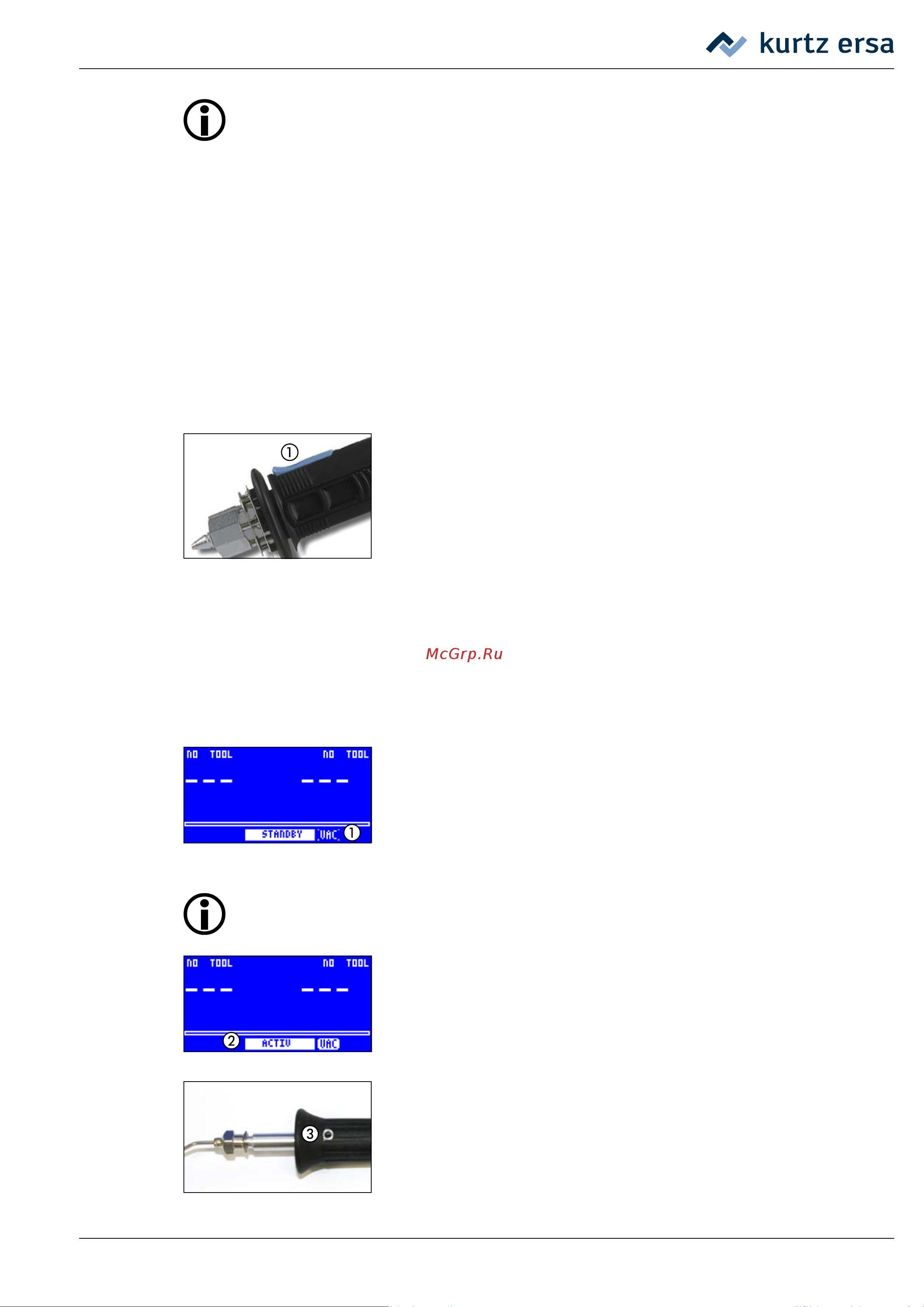

Форма демонтажного наконечника должна соответствовать мениску спайки. Вну-

тренний диаметр выбирайте таким, чтобы между выпаиваемым штырем и вытяж-

ным каналом был кольцевой зазор 0,1 – 0,2 мм для вытяжки припоя.

■

Выберите подходящий демонтажный наконечник и вставьте в

X-TOOL. Подробности в разделе [Замена жала паяльника].

■

Подключите X-TOOL к станции, вставив штекер в разъем A1, а

шланг – через установленный на разъем VAC фильтр предвари-

тельной очистки.

■

Если инструмент не активирован, нажмите i-OP.

■

После этого, вращая i-OP, укажите нужную температуру и под-

твердить ее нажатием кнопки.

■

Для демонтажа наложите наконечник термоотсоса на объект и

дождитесь, пока припой не расплавится.

■

Нажмите синюю кнопку

①, чтобы создать вакуумное разрежение.

Расплавленный припой будет всасываться в емкость для припоя.

■

Отнимите термоотсос от места спайки.

6.2.7 Работа с VAC PEN*

Вакуумный манипулятор (захват) VAC PEN обеспечивает точную раскладку деталей поверхност-

ного монтажа. Для работы с вакуумным манипулятором VAC PEN подключите фильтр предвари-

тельной очистки к разъему VAC станции.

■

Активируйте [режим VAC PEN] в режиме конфигурации (см. [Ре-

жим конфигурации]). На дисплее отобразится «VAC»

①

■

Подключите VAC PEN к станции. Используйте разъем VAC стан-

ции.

В активном режиме VAC PEN можно переключаться между первым и вторым ин-

струментом, а также опцией VAC, нажимая i-OP.

■

Нажатием i-OP выберите «VAC». Надпись «VAC» мигает. Вращая

i-OP, можно переключаться между режимом спячки и активным

режимом

②. VAC PEN готов к работе.

■

Для захвата детали закройте пальцем отверстие в рукоятке

VAC PEN

③.

Чтобы положить деталь, уберите палец с отверстия VAC PEN

③.

*(только в модели 0ICV2000AX)

Функциональное описание
