413BA00205 • 2013-03-22 • Версия 1 ersa i-CON VARIO 2

Обработка ошибок

7.2.1.2 Датчик температуры

Между точкой измерения ③ и ④ должно измеряться проходное сопротивление около 2 - 3 Ом.

При большем проходном сопротивлении прерывании нагревательный элемент следует заме-

нить.

При измерении на штекере i-TOOL (нагревательный элемент должен быть установлен в паяльни-

ке) между точкой

⑤ и ⑥ сопротивление должно составлять около 3,8..5 Ом.

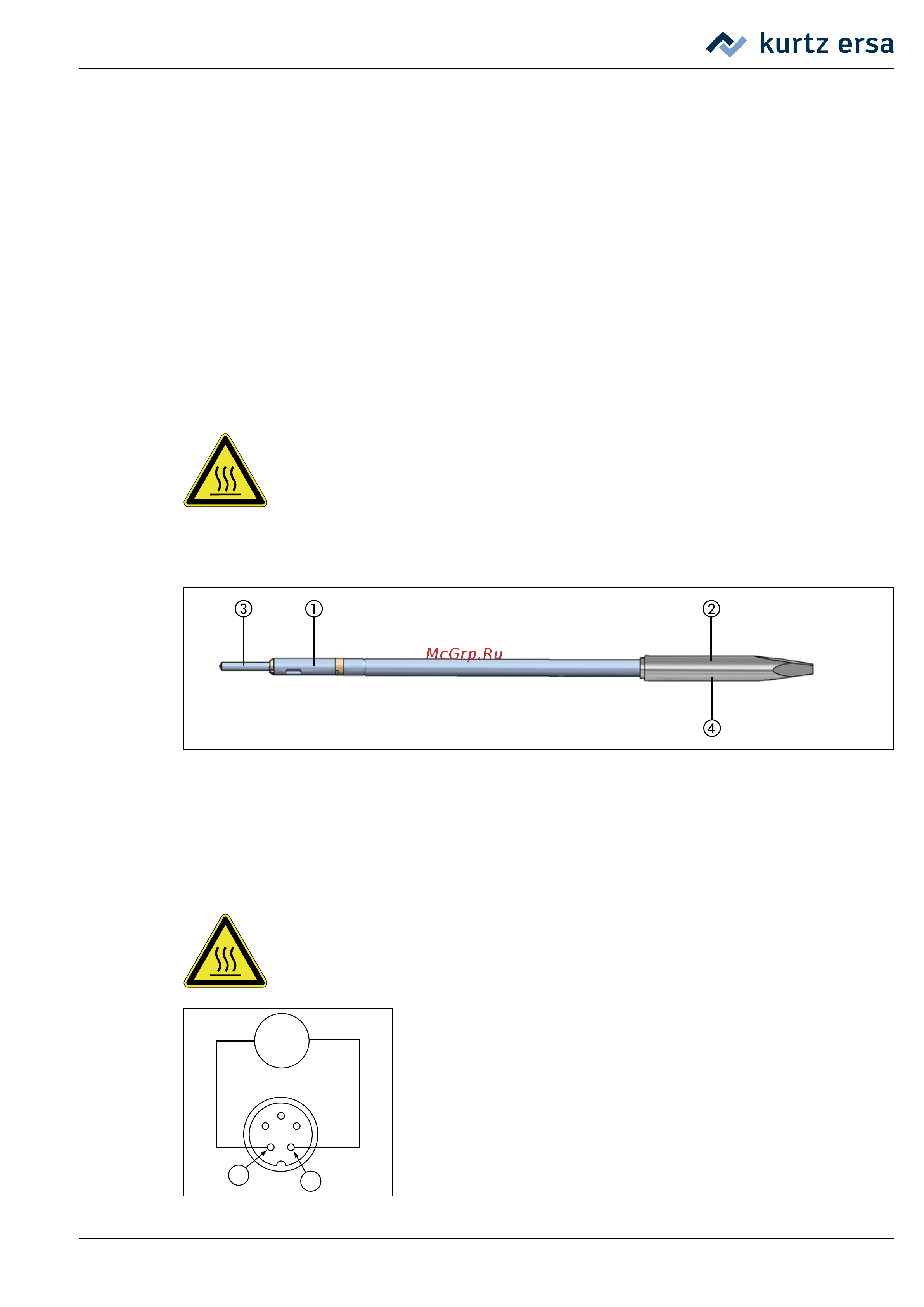

7.2.2 Проверка целостности цепи CHIP TOOL VARIO

Если после проверки приведенных выше пунктов насадки термопинцета не нагреваются пра-

вильно, можно проверить сопротивление нагревательного элемента и температурный датчик на

пробой с помощью омметра.

Внимание! Следующие действия следует проводить только после остывания тер-

мопинцета – опасность ожога!

Проходное сопротивление между точками

① и ② должно составлять 1,38 Ом ± 5 %, между

точками

③ и ④ 6,6 Ом ± 5 %. В противном случае нагревательный элемент следует заменить.

7.2.3 Проверка целостности цепи i‑Tool AIR S

Если после проверки приведенных выше пунктов заданная температура пайки не устанавлива-

ется, можно проверить сопротивление нагревательного элемента и температурный датчик на

пробой с помощью омметра.

Внимание! Следующие действия следует проводить только после остывания тер-

мофена – опасность ожога!

Штекер i-TOOL AIR S

Датчик 1

Обмотка 1

Обмотка 2

Датчик 2

2,3 Ω

± 10%
