Проходное сопротивление между точками ① и ② должно составлять 2,3 Ом ± 10 %. В против-

ном случае нагревательный элемент следует заменить.

Если вы не получите вышеназванные значения при данной проверке, отправьте

инструмент в сервисную службу Ersa для замены нагревательного стержня.

7.2.4 Проверка целостности цепи X‑TOOL

Если после проверки приведенных выше пунктов наконечник термоотсоса не нагревается, мож-

но проверить сопротивление нагревательного элемента и термоэлемент на пробой с помощью

омметра.

Внимание! Следующие действия следует проводить только после остывания тер-

моотсоса – опасность ожога!

7.2.4.1 Нагревательный элемент

Для проверки целостности цепи нагревательного элемента проведите измерение омметром на

отсоединенном нагревательном элементе термоотсоса по следующей схеме:

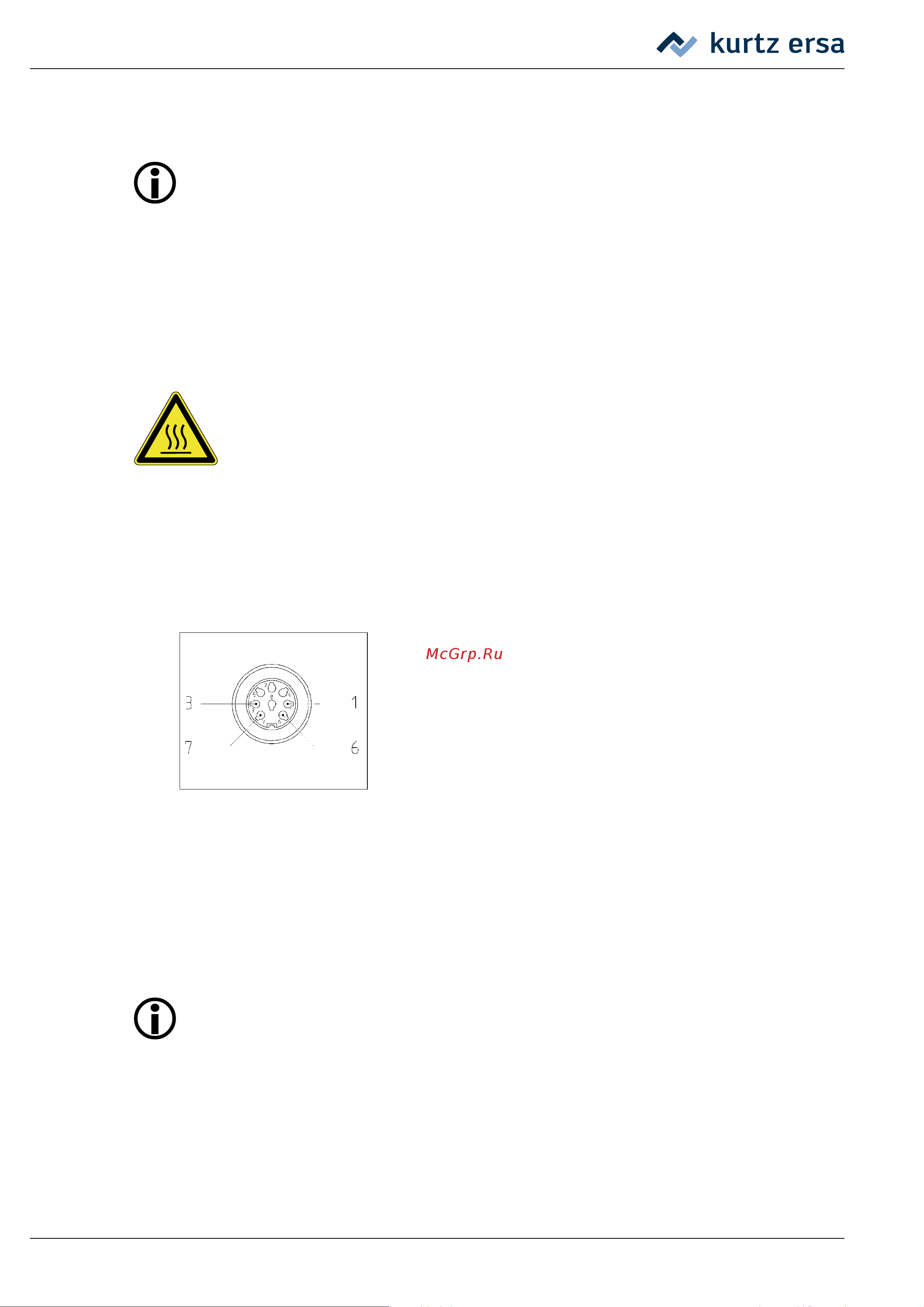

Штекер X-TOOL

• Измерьте сопротивление между точками ① и ⑥

• Если сопротивление лежит в области 2 Ом, нагревательные элементы в поряд-

ке.

• Если сопротивление лежит в области 4 Ом, неисправен один нагревательный

элемент.

• Если сопротивление значительно превышает 6 Ом, неисправны оба нагрева-

тельных элемента.

Если вы не получите вышеназванные значения при данной проверке, отправьте

инструмент в сервисную службу Ersa для замены нагревательного элемента.

7.2.4.2 Датчик температуры

Между точкой измерения ③ и ⑦ должно быть проходное сопротивление около 1 - 3 Ом. При

большем сопротивлении прерывании нагревательный элемент следует заменить.

Обработка ошибок
