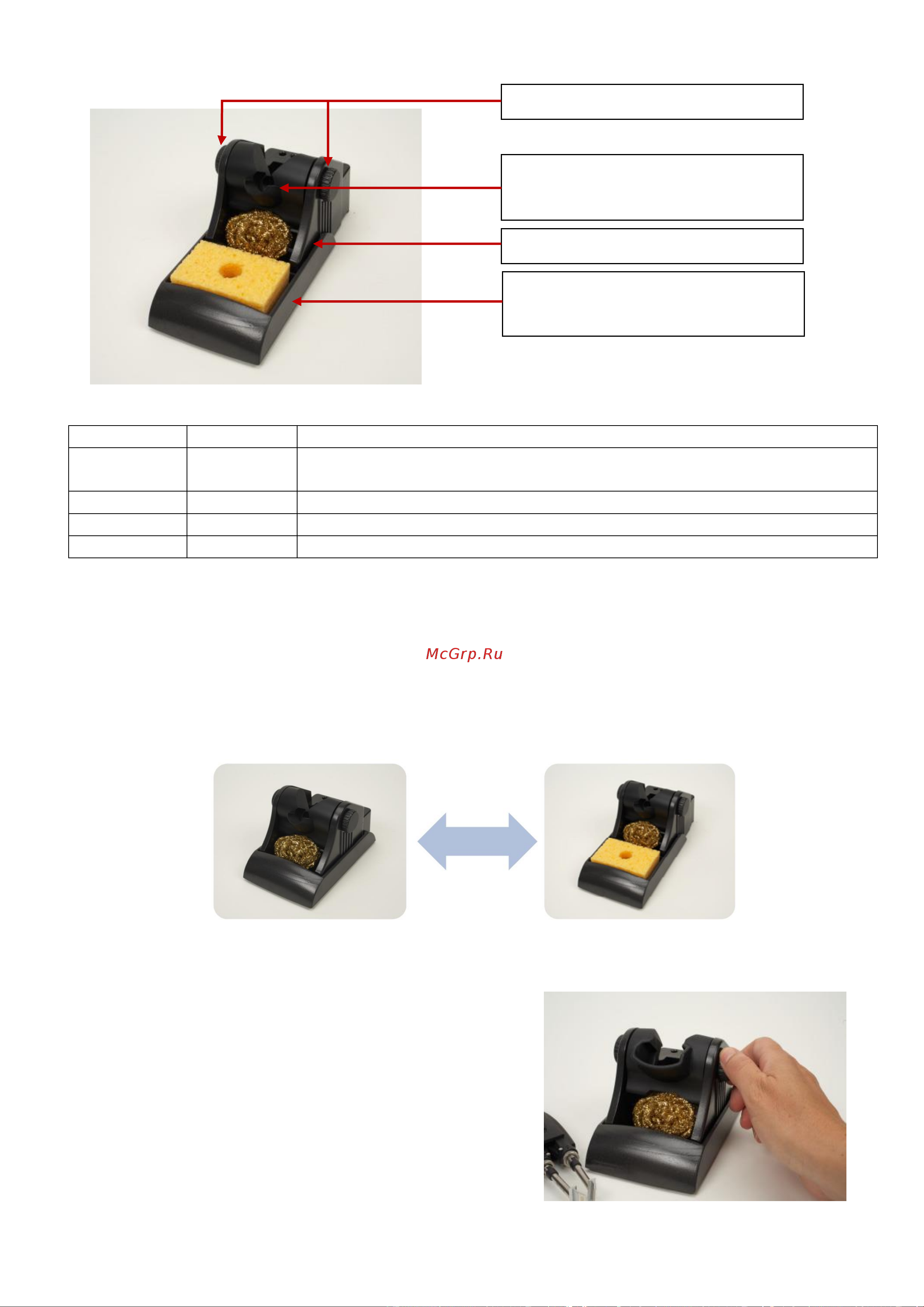

6. ПОДСТАВКА ДЛЯ ИНСТРУМЕНТА

а. ФУНКЦИИ ПОДСТАВКИ ДЛЯ ИНСТРУМЕНТА

b. ТАБЛИЦА ВАРИАНТОВ ГНЕЗДА ДЛЯ ИНСТРУМЕНТА*

Подставка

Гнездо

Описание

MX-W1AV

MX-W1CR

Гнездо для инструмента, усовершенствованный паяльник,

винты в комплекте

MX-W1AV

MX-W1CR

Гнездо для инструмента, микропаяльник, винты в комплекте

MX-W4PT

MX-W4CR

Гнездо для инструмента, MX-PTZ, винты в комплекте

MX-W5DS

MX-W5CR

Гнездо для инструмента, MX-DS1, винты в комплекте

c. НАСТРОЙКИ ПОДСТАВКИ ДЛЯ ИНСТРУМЕНТА

Подставка может использоваться в различных конфигурациях, и для этого вас потребуются

минимальные действия. Для изменения конфигурации нужно сделать следующее:

1. Выкрутите два винта в нижней части корпуса подставки (MX-WB).

2. Переместите корпус гнезда для губки (MX-WHS) в нужное положение.

3. Закрутите два винта в нижней части корпуса подставки.

Очиститель из латунной спирали или очиститель из латуни с губкой

d. ИЗМЕНЕНИЕ УГЛА ГНЕЗДА ДЛЯ ИНСТРУМЕНТА

Конструкция подставки позволяет изменять

угол наклона гнезда для инструмента,

как угодно пользователю.

1. Ослабьте закрепляющие винты против

часовой стрелки.

2. Отрегулируйте угол гнезда на нужный угол.

3. Затяните винты по часовой стрелке.

Регулировочные винты

Регулируемое по углу

гнездо (см. таблицу*)

Корпус (MX-WB)

Гнездо для губки

(MX-WHS)
