7. РАБОТА СИСТЕМЫ

а. УСТАНОВКА

1. Подключите ручной инструмент к разъему на передней панели блока станции

2. Вставьте нежный наконечник-картридж в инструмент

3. Слегка нажмите на наконечник-картридж до упора, пока он не встанет на место.

Для картриджей TATC совместите плоскую часть картриджа с отверстием на корпусе

инструмента. Толкайте картридж, пока он не сядет на место. Картридж правильно

вставлен, когда значок на нем находится на одном уровне в ручкой инструмента. Не

вставляйте картридж дальше этой метки. Повторите то же самое для второго

картриджа.

4. Установите инструмент в соответствующую подставку.

5. Налейте немного дистиллированной воды на губку (без серы) если необходимо.

6. Подсоедините шнур питания к сетевой розетке с заземлением.

7. Чтобы включить устройство, включите выключатель питания.

Примечание: Устройство должно быть заземлено, иначе система не будет

работать должным образом. Устройство не работает в сети питания с изолирующим

трансформатором.

8. Выберите нужный выходной разъем (левый, правый или оба), используя кнопку выбора

канала. Активным выходом будет тот, над которым (слева или справа) отображается

анимированный курсор ( ).

b. ЗАМЕНА НАКОНЕЧНИКОВ-КАРТРИДЖЕЙ

1. Выключите систему.

2. Вытяните картридж при помощи специального инструмента (MX-CP1).

Примечание: Картридж может быть очень горячим. Не используйте металлические

инструменты (пинцет, плоскогубцы) для его извлечения.

3. Установите новый картридж в ручку инструмента.

4. Установите инструмент обратно на подставку.

5. Включите блок станции. Новый картридж должен нагреться до нужной температуры

достаточно быстро.

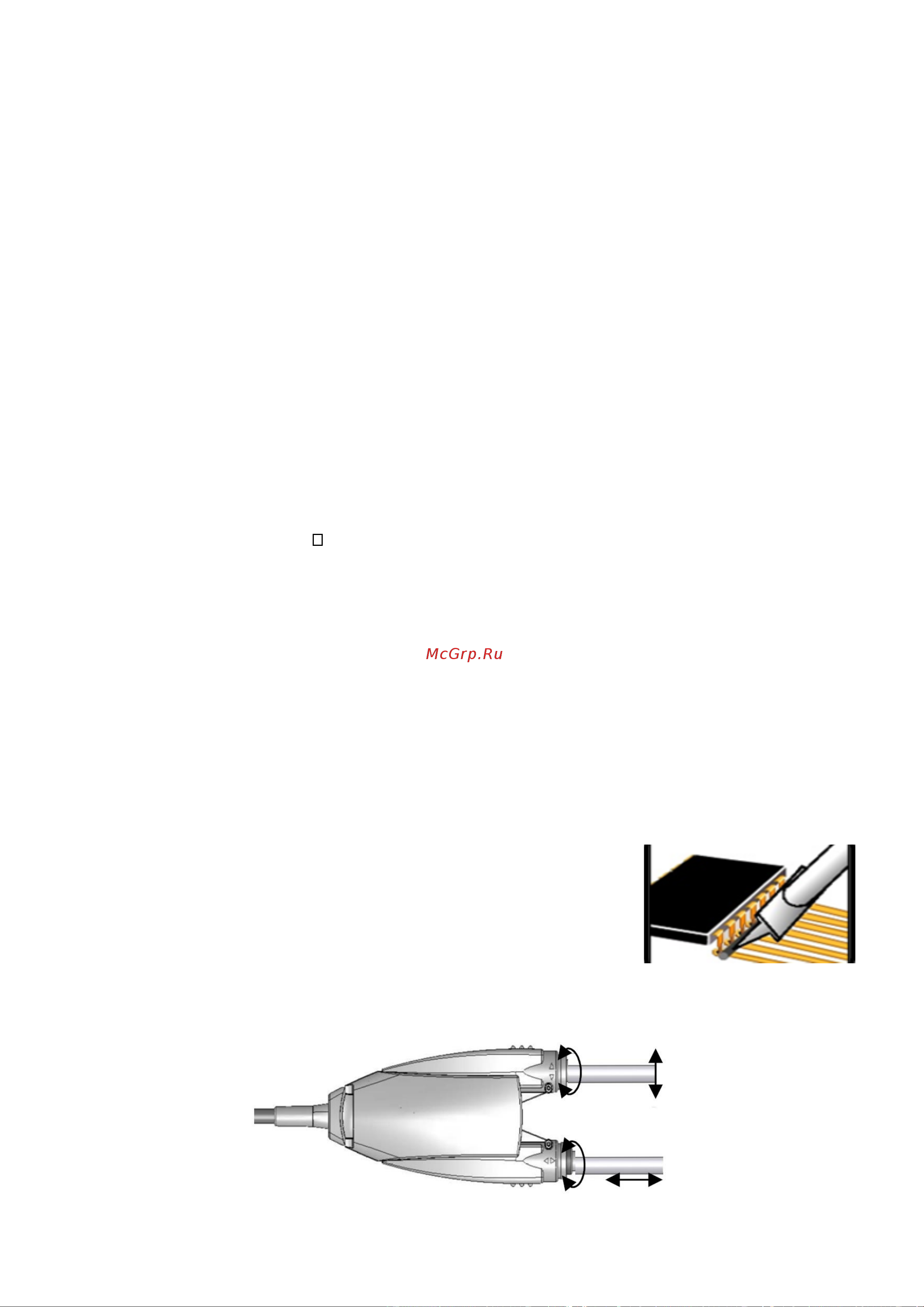

c. РАБОТА MX-PTZ и TALON

1. Очистите наконечники.

2. Убедитесь, что наконечники плотно прилегают к контактам

компонента. Используйте припой для создания теплового

контакта.

3. Сожмите инструмент. Подождите пока все контакты

прогреются и расплавится припой.

4. Поддерживая давление сжатия поднимите компонент.

d. НАСТРОЙКА НАКОНЕЧНИКОВ MX-PTZ
