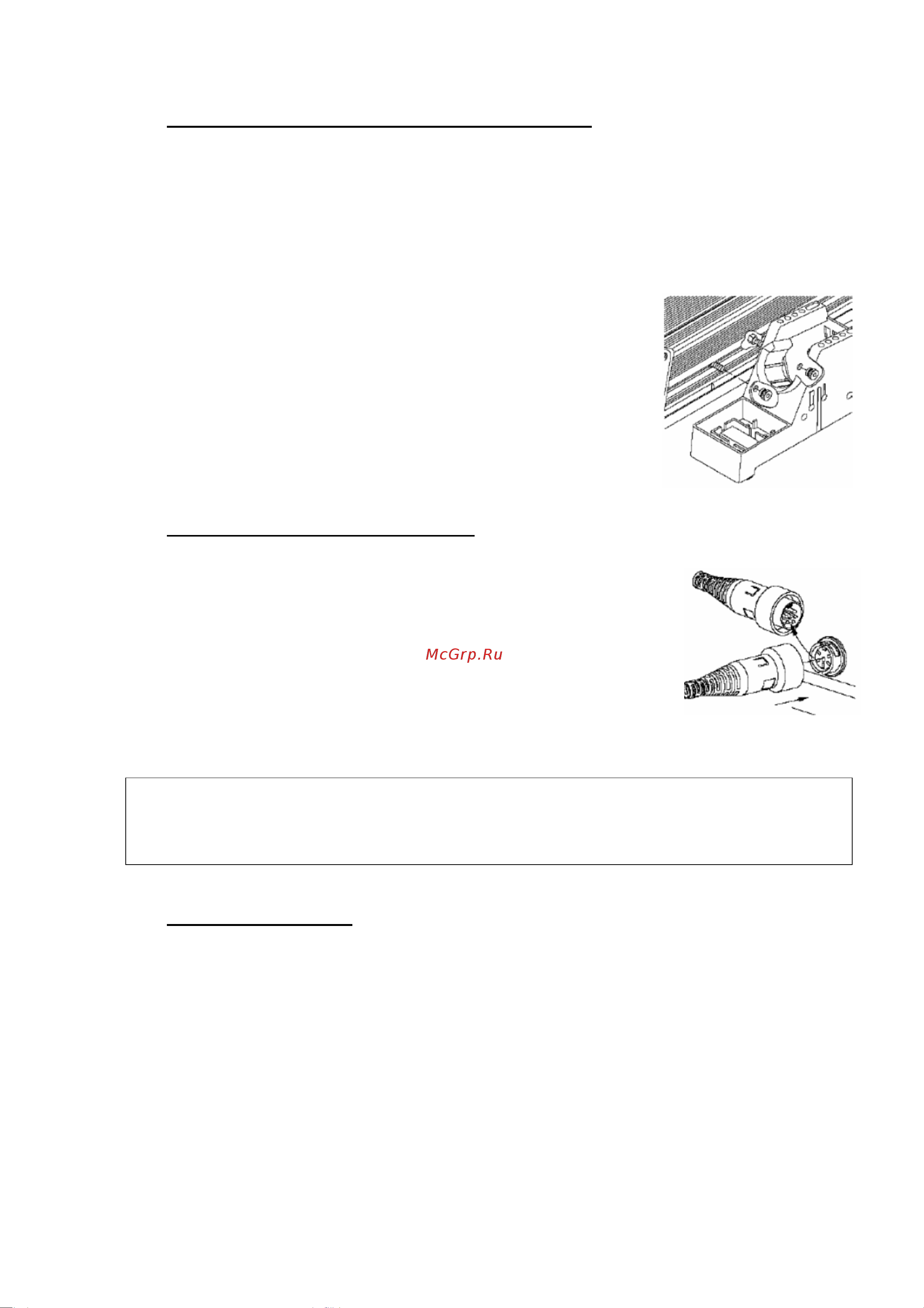

Подставка для наконечников и инструментов

(для термоинструментов SX 90, PS 90 и TJ 85)

Подставка для наконечников и инструментов может быть прикреплена к паяльной

станции. Это рекомендуется делать в том случае, если станция стоит на рабочем столе. Если

она смонтирована под столом или полкой, то прикреплять к ней подставку не стоит.

Чтобы прикрепить подставку к паяльной станции, сделайте следующее.

1. Вставьте два винта с большой шестигранной головкой

(головкой вперед) в нижнюю монтажную щель в

боковой части корпуса паяльной станции, как показано

на рисунке.

2. Поместите подставку рядом со станцией. Вставьте

винты в соответствующие отверстия в подставке, как

показано на рисунке.

3. Навинтите гайки на каждый винт и затяните.

4. Поместите термоинструмент на подставку.

Подключение термоинструмента

Подключите кабель термоинструмента к разъему

питания следующим образом.

1. Совместите выступ на разъеме кабеля с направляющей в

разъеме станции.

2. Вставьте разъем кабеля в разъем станции.

3. Поверните корпус разъема кабеля по часовой стрелке,

чтобы зафиксировать его.

К сведению:

Системы IntelliHeat

сконструированы для использования термоинструментов с

синими разъемами. Прежние термоинструменты с черными разъемами могут быть

подключены через дополнительный переходник (P/N 6993-0278-P1).

Включение питания

1. Вставьте кабель питания в разъем на задней панели станции.

2. Подключите кабель питания к заземленной розетке.
