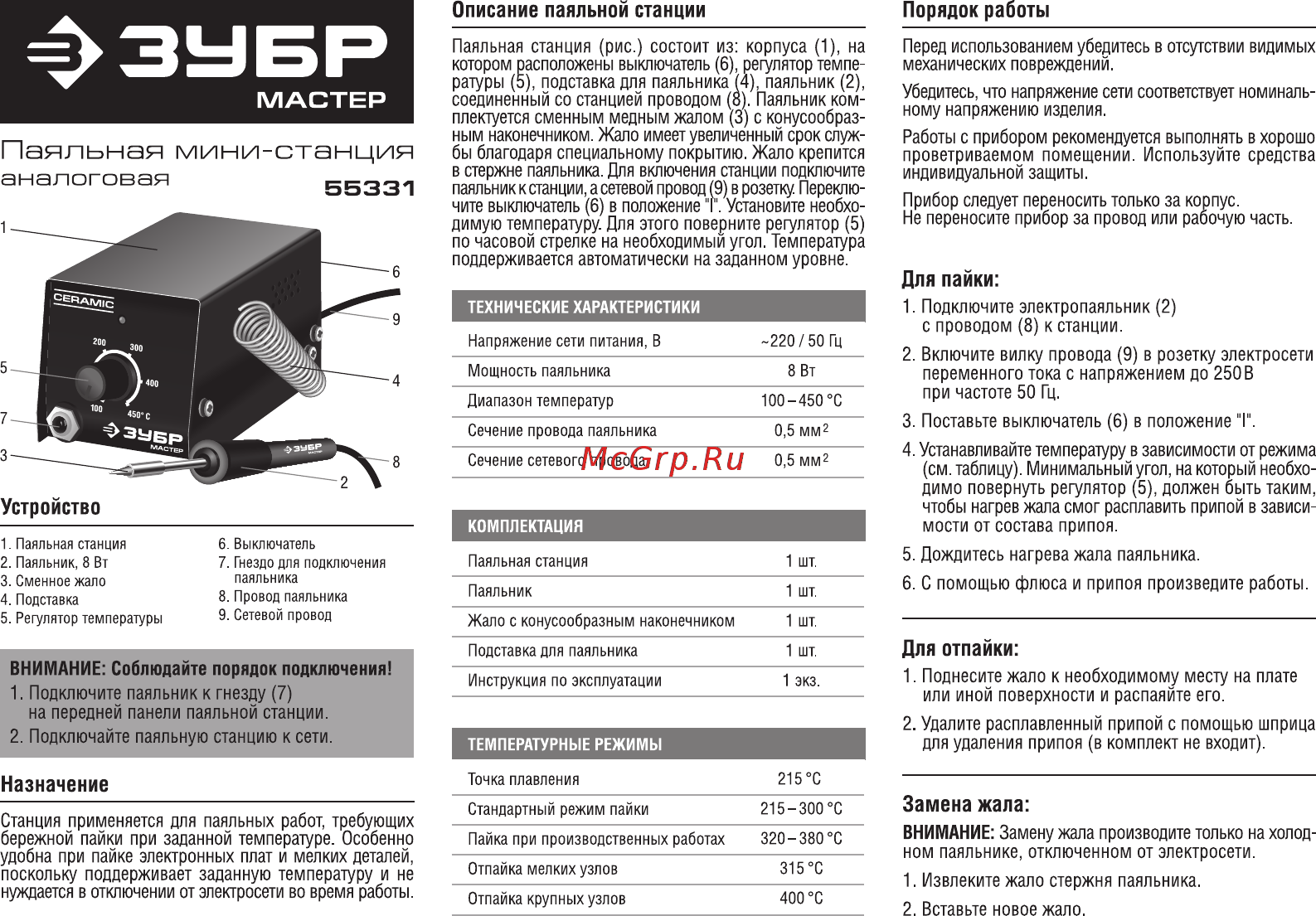

ЗЫБР МАСТЕР Паяльная мини станция аналоговая Описание паяльной станции Порядок работы Паяльная станция рис состоит из корпуса 1 на котором расположены выключатель 6 регулятор темпе ратуры 5 подставка для паяльника 4 паяльник 2 соединенный со станцией проводом 8 Паяльник ком плектуется сменным медным жалом 3 с конусообраз ным наконечником Жало имеет увеличенный срок служ бы благодаря специальному покрытию Жало крепится в стержне паяльника Для включения станции подключите паял ьник к станции а сетевой провод 9 в розетку Переклю чите выключатель 6 в положение I Установите необхо димую температуру Для этого поверните регулятор 5 по часовой стрелке на необходимый угол Температура поддерживается автоматически на заданном уровне Перед использованием убедитесь в отсутствии видимых механических повреждений 1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение сети питания В 1 Мощность паяльника 8 Вт Диапазон температур 100 450 С Сечение провода паяльника 0 5 мм2 Сечение сетевого провода 0 5 мм2 КОМПЛЕКТАЦИЯ 6 Выключатель 7 Гнездо для подключения паяльника 8 Провод паяльника 9 Сетевой провод ВНИМАНИЕ Соблюдайте порядок подключения 1 Подключите паяльник к гнезду 7 на передней панели паяльной станции 2 Подключайте паяльную станцию к сети Назначение Станция применяется для паяльных работ требующих бережной пайки при заданной температуре Особенно удобна при пайке электронных плат и мелких деталей поскольку поддерживает заданную температуру и не нуждается в отключении от электросети во время работы Работы с прибором рекомендуется выполнять в хорошо проветриваемом помещении Используйте средства индивидуальной защиты Прибор следует переносить только за корпус Не переносите прибор за провод или рабочую часть Для пайки 1 Подключите электропаяльник 2 с проводом 8 к станции 220 50 Гц Устройство 1 Паяльная станция 2 Паяльник 8 Вт 3 Сменное жало 4 Подставка 5 Регулятор температуры Убедитесь что напряжение сети соответствует номиналь ному напряжению изделия 2 Включите вилку провода 9 в розетку электросети переменного тока с напряжением до 250В при частоте 50 Гц 3 Поставьте выключатель 6 в положение I 4 Устанавливайте температуру в зависимости от режима см таблицу Минимальный угол на который необхо димо повернуть регулятор 5 должен быть таким чтобы нагрев жала смог расплавить припой в зависи мости от состава припоя Паяльная станция 1 шт 5 Дождитесь нагрева жала паяльника Паяльник 1 шт 6 С помощью флюса и припоя произведите работы Жало с конусообразным наконечником 1 шт Подставка для паяльника 1 шт Инструкция по эксплуатации 1 экз 1 Поднесите жало к необходимому месту на плате или иной поверхности и распаяйте его 2 Удалите расплавленный припой с помощью шприца для удаления припоя в комплект не входит ТЕМПЕРАТУРНЫЕ РЕЖИМЫ Точка плавления Для отпайки 215 С Стандартный режим лайки 215 300 С Замена жала Пайка при производственных работах 320 380 С ВНИМАНИЕ Замену жала производите только на холод ном паяльнике отключенном от электросети Отпайка мелких узлов 315 С Отпайка крупных узлов 400 С 1 Извлеките жало стержня паяльника 2 Вставьте новое жало
