6
ВНИМАНИЕ!
Наиболее универсальной является температура 316С(600F). При работе на толстых
многослойных платах может потребоваться более высокая температура, однако не
рекомендуется устанавливать ее выше, чем 399С, т.к. при этом резко снижается ресурс
наконечника. Если установленной температуры недостаточно, целесообразно применять
предварительный подогрев печатной платы.

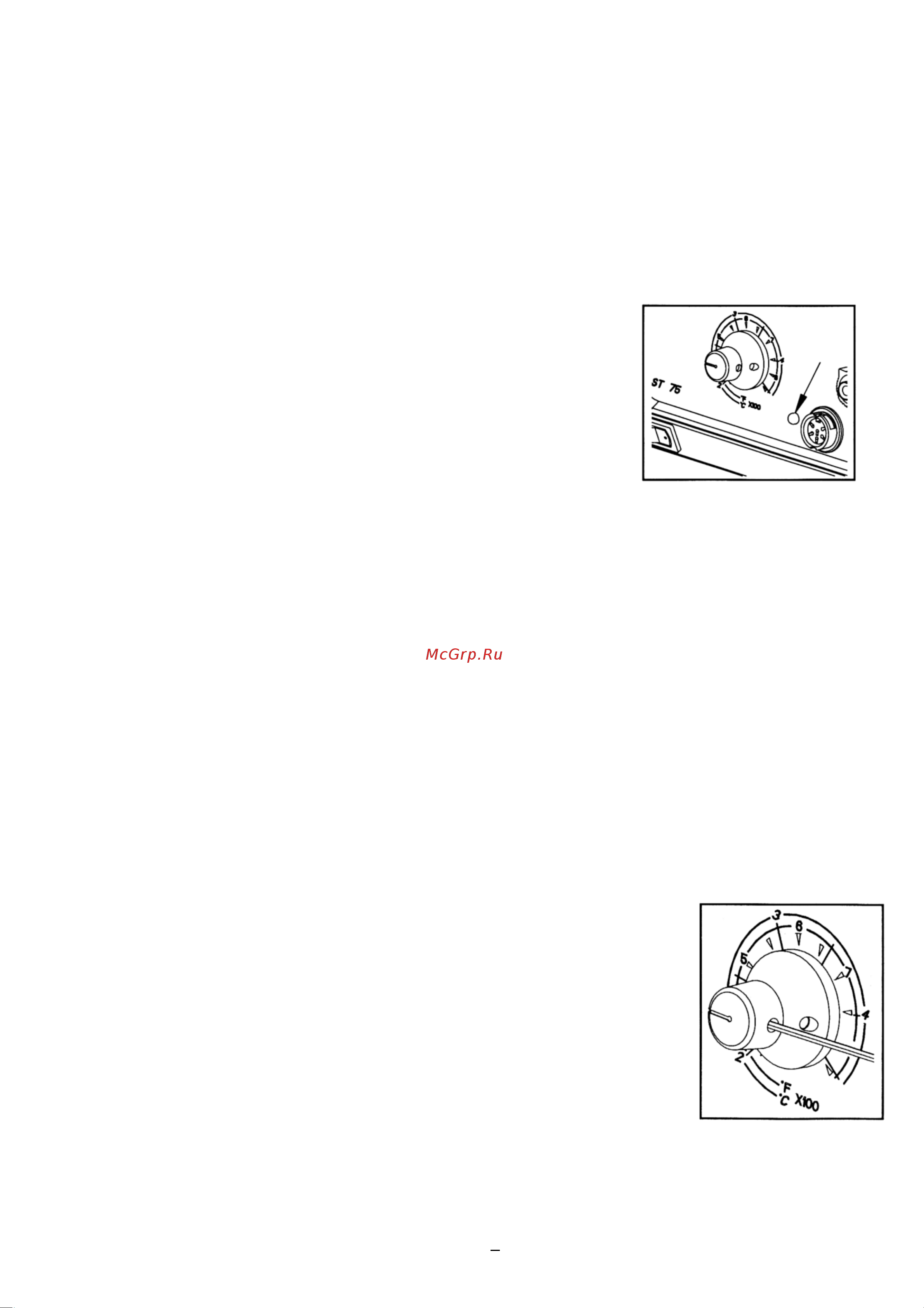

РАБОТА ИНДИКАТОРА
Светодиодный индикатор зеленого цвета показывает состояние
нагрева термоинструмента. При этом он может быть в одном из
трех режимов:
1. Индикатор непрерывно светится: термоинструмент
нагревается.
2. Индикатор мигает: термоинструмент достиг заданной
температуры, и система ее поддерживает.
3. Индикатор не светится (однако система включена):
температура инструмента превышает заданную, и
инструмент остывает. Нагрев временно прекращен.
КАЛИБРОВКА
Система ST75E калибруется на заводе-изготовителе и не требует дополнительной калибровки на
весь срок эксплуатации. Однако, если на Вашем предприятии приняты периодические поверки
измерительных устройств, Вы можете проверить достоверность работы системы и при
необходимости выполнить калибровку по следующей методике.
1. Установите в термоинструмент наконечник со встроенной термопарой К-типа
(поставляется отдельно, артикул 7021-0004).
ВНИМАНИЕ! Измерение температуры наконечника открытой термопарой не дает верного
результата, так как отсутствие колориметрического объема вносит методическую ошибку
измерения до 20%.
2. Подключите термопару к измерительному прибору РАСЕ Process Monitor или
аналогичному. При отсутствии прибора обратитесь к Вашему поставщику оборудования
РАСЕ.
3. Установите на паяльной системе температуру, кратную 50град,
например 300 град С и дождитесь прогрева инструмента.
4. Сравните значение заданной температуры с показанием прибора.
Если разница превышает 15 град (максимально допустимый
разброс по промышленному стандарту США), поверните ручку
установки температуры в положение, при котором прибор
покажет 300 град С. С помощью ключа ослабьте винт на ручке,
расположенный дальше от передней панели. Верните ручку в
положение «300» и затяните винт.
