ПОДКЛЮЧЕНИЕ

Подключение изделия производится в следующей последовательности:

• Снимите переднюю панель изделия, потянув ее на себя и освободите от

заглушки верхнее окно для прокладки кабеля ББ (см. рисунок 1).

• Снимите шторку центрального отсека изделия, выкрутив два крепежных винта

(см. рисунок 5) и осторожно вытащите трехпроводный кабель для

подключения ББ к ИБП (длинный кабель с разъемом, см. рисунок 8).

• Снимите с ИБП переднюю панель потянув ее на себя за правую сторону. (см.

рисунок 2). ВНИМАНИЕ! Будьте осторожны: с левой стороны к плате

индикатора на передней панели подключен ленточный кабель, не повредите

его.

• Освободите от заглушки нижнее окно для прокладки кабеля ББ в корпусе ИБП.

• Подключите длинный кабель с разъемом к разъему ИБП (см. рисунок 5). При

подключении может возникнуть небольшая дуга, это нормально и безопасно

для персонала. Убедитесь в надежном соединении разъемов.

• Проложите кабель ББ таким образом, чтобы он проходил через окна без

натяжения и перегибов, и плотно прилегал к передним стенкам ИБП и ББ. При

необходимости, закрепите его стяжками (в комплект поставки не входят).

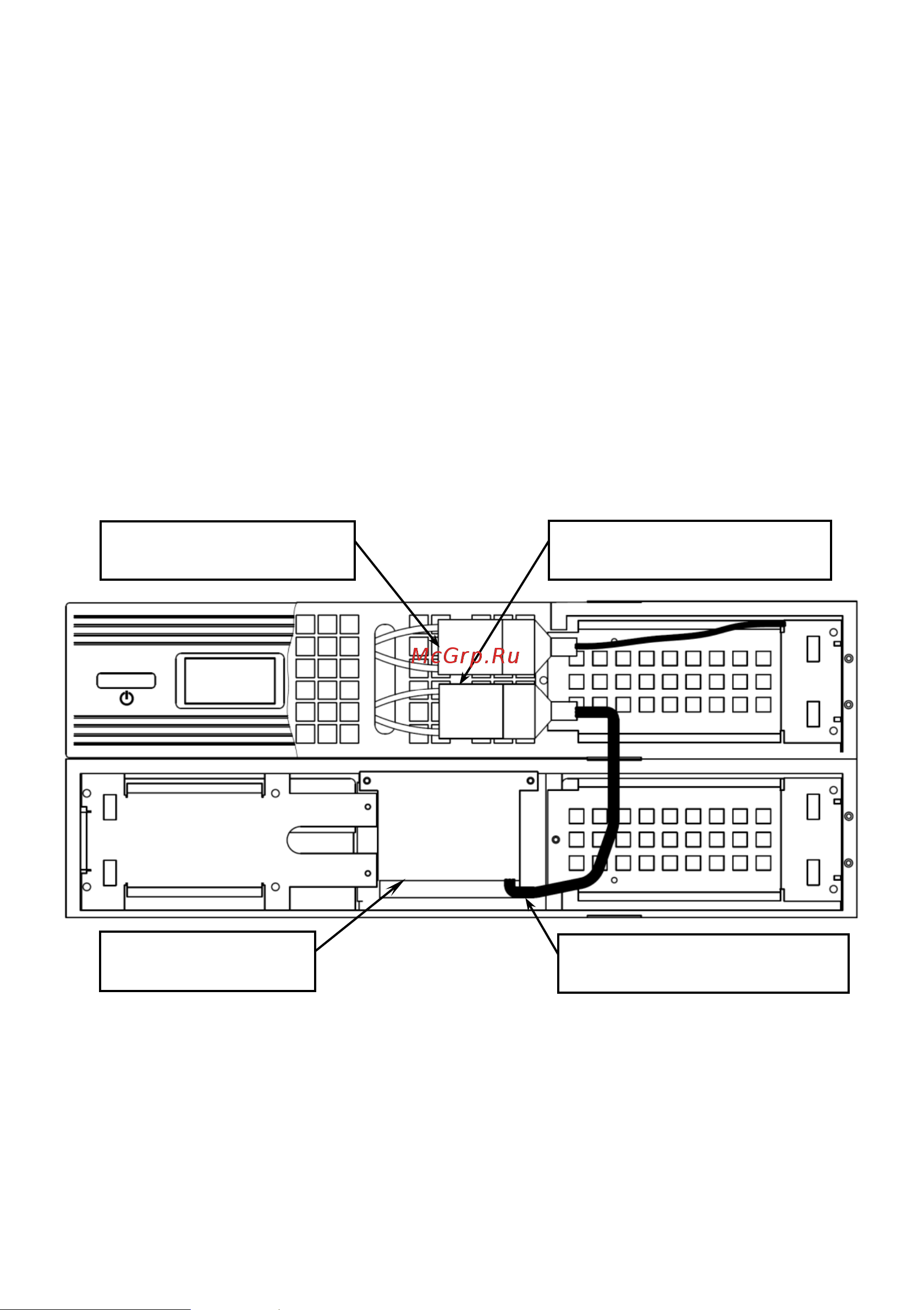

Рисунок 5 – схема подключения батарейного блока к ИБП

• Установите на место переднюю панель ИБП.

• При необходимости подключения второго ББ, вытащите из центрального

отсека первого ББ короткий кабель с разъемом, соедините его с длинным

кабелем второго батарейного блока и заправьте внутрь центрального отсека

первого ББ полученное соединение (см. рисунок 6).

• Установите шторку центрального отсека ББ на место.

• Установите переднюю панель ББ на место.

Разъем для подключения

внутренней АКБ

Длинный кабель с разъемом

для подключения ББ к ИБП

Разъем для подключения

внешнего батарейного блока

Шторка центрального

отсека
