Евроавтоматика F&F PF-451-1 EA04.005.005 [2/2] Программирование

Евроавтоматика PF-451-1 [2/2] Программирование
Для выхода из пункта меню без сохранения изменений
либо возврата на уровень выше необходимо нажать «SET»
и удерживать до появления на дисплее «---».
Вход в меню осуществляется нажатием кнопки «SET» в
режиме ожидания. Затем необходимо осуществить выбор
необходимого параметра посредством кнопки «+» или «-»
и осуществить вход коротким нажатием «SET».
ВНИМАНИЕ!
Программирование
Выход в меню осуществляется автоматически через
10 секунд после последнего нажатия любой из кнопок.
Для подтверждения (сохранения) внесенных изменений
необходимо вновь кратковременно нажать «SET».

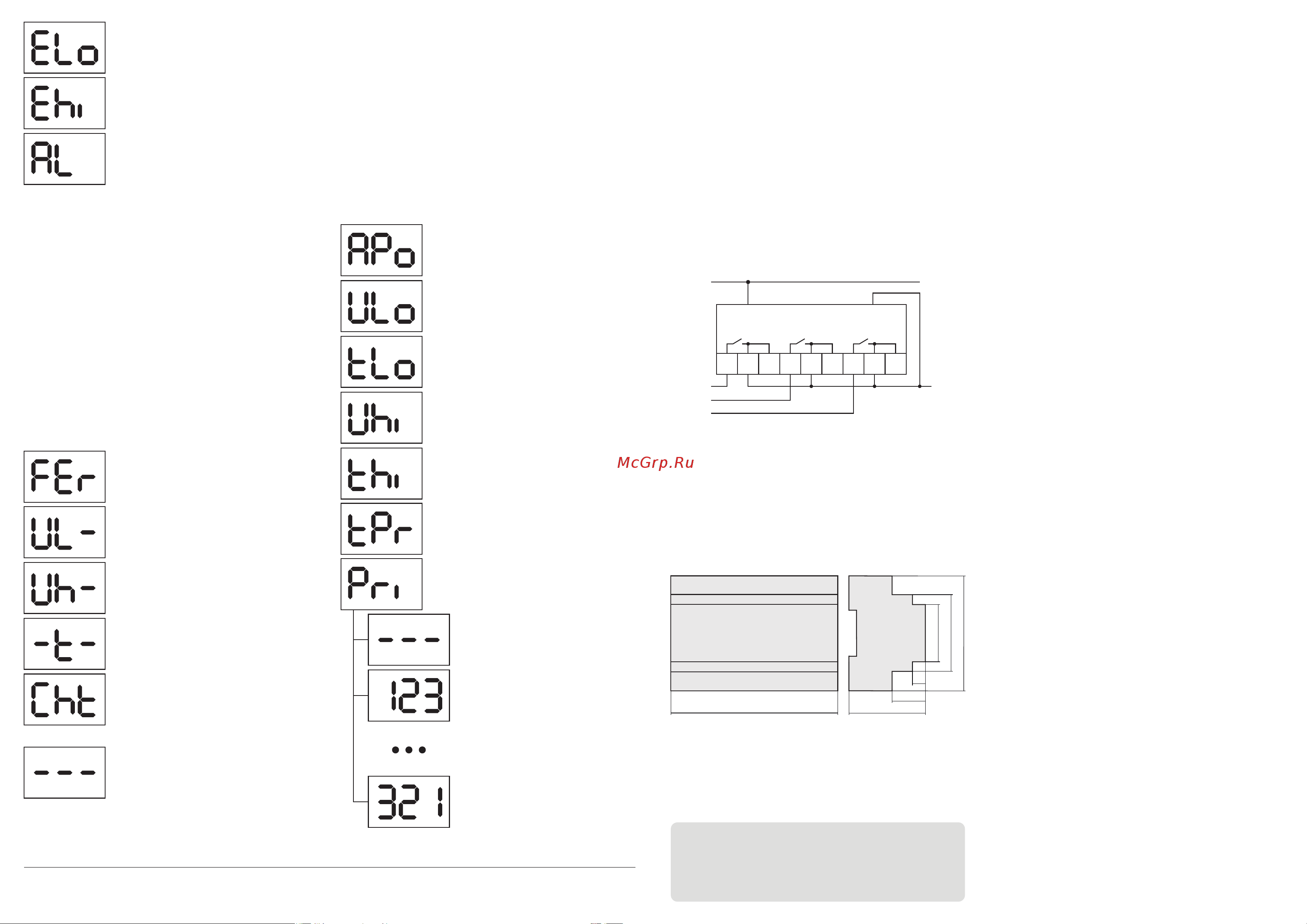

Структура меню:
- уставка нижнего порога напряжения, В;
- задержка отключения по нижнему
порогу, с;
- задержка автоматического повторного
включения (минуты, секунды);
L3 – наименьший приоритет,
- уставка верхнего порога напряжения, В
- установка приоритета фаз:
- время переключения, с;
L1 – наивысший приоритет,
L3 – наивысший приоритет,
L1 – наименьший приоритет,
приоритет читается слева направо
в порядке убывания
- задержка отключения по верхнему
порогу, с;
работа без приоритета;
- выше установленного верхнего
порога;
- ниже установленного нижнего порога;
ВНИМАНИЕ!
Через 5 секунд после последнего нажатия кнопки «+»
и н д и к а т о р а в т о м а т и ч ес к и в о з в р а щ а е т с я к
отображению текущего напряжения.
-время в часах, прошедшее с момента
последнего включения исполнительного
реле (замыкания контактов), в случае
превышения 999 ч. отображается «---»;
- максимальное зарегистрированное
напряжение (с момента последнего
сброса);
- к о л и ч е с т в о о т к л ю ч е н и й
исполнительного реле (размыкания
контактов) из-за аварий (с момента
п о с л е д н е г о с б р о с а ) , в с л у ч а е
превышения 999 отображается «---»;
- отображается в случае количества
отключений более 999 либо в случае,
когда время последнего включения
исполнительного реле более 999 ч.
ВНИМАНИЕ!
Для мгновенного повторного включения необходимо
кратковременно нажать кнопку «-».
В сл у ч а е , к о гд а в е л и ч и н а н а п р я ж е н и я в с ет и
восстановилась до допустимого диапазона и начался
отсчет времени восс тано вле ни я: на инд икатор е
попеременного отображается авария, вызвавшая
отключение и время, оставшееся до включения (признания
фазы годной).
Отображение дополнительной
информации
- встречное напряжение (при
отключенных реле присутствуют
напряжения на входе UK);
- минимальное зарегистрированное
напряжение (с момента последнего
сброса);
Просмотр дополнительной информации производится
посредством кратковременного нажатия кнопки «+» в
режиме ожидания (индикатор отобразит название пункта и
затем его значение), переход к следующемц пункту
выполняется повторным нажатием.
Перечень отображаемой информации:
- последняя авария («-L-» – по нижнему
порогу, «-Н-» – по верхнему порогу);
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
В гарантийный ремонт не принимаются:
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие пов режде ния механического
характера;
Гарантийные обязательства
Срок службы – 10 лет.
- изделия, предъявленные без паспорта предприятия;
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
вид о м за к р ы т о го тр а н с п о рт а , обеспечив а ю щ и м
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50 °С и относительной влажности не
более 80 % при температуре +25 °С.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
Условия реализации и утилизации
-изделия, имеющие повреждения голографической
наклейки;
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Условия эксплуатации
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Реле должн о устан авли ват ься и о бс лужи ват ься
квалифицированным персоналом.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено. Не устанавливайте реле без
защиты в местах где возможно попадания воды или
солнечных лучей.
При подключении реле необходимо следовать схеме
подключения.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Обслуживание
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
2. Реле установить в распределительном щите на DIN-
рейке 35 мм.
ВНИМАНИЕ!
Схема подключений
L1...L3 – фазы сети питания (вход);
1. Отключить питание.
N – нейтральный проводник;
L1`...L3` –фазы питания нагрузки (выход 63 А max);
При подключении к сети питания, если напряжение в
пределах нормы, подключение нагрузки произойдет
через время, равное времени восстановления. Для
мгновенного включения необходимо кратковременно
нажать кнопку «-».
3. Подключить: в соответствии с ниже приведенной
схемой: к клемме L - питающую фазу, к клемме N -
нейтральный провод, клеммы L1`, L2`, L3`, UK соединить и
подключить к нагрузке.
L1``...L3`` – фазы питания нагрузки (выход 30 А max);
UK – выход контроля размыкания контактов.
ВНИМАНИЕ!
Суммарный ток по выходам «`» и «``» не должен
превышать 63 А.
Подключение
4. Произвести установку требуемых значений порогов
ограничения, используя кнопки управления.
Размеры корпуса
5. Включить напряжение питания.
L1
L2
L3
N N
выход
N UK
L1 L2 L3L1
`
L2
`
L3
`
L1
``
L2
``
L3
``
65
30
15
90
62
45
105
ВНИМАНИЕ!
В изделии предусмотрена варисторная защита от высоковольтных
импульсных перенапряжений (удаленные грозовые разряды,
помехи возникающие при коммутации электрооборудования).
Сброс статистической информации (минимальное/ максимальное напряжение, количество отключений) осуществляется длительным
нажатием кнопки «-» в режиме ожидания (после появления обратного отсчета на дисплее необходимо дождаться отображения значения «0»,
после чего отпустить кнопку).
