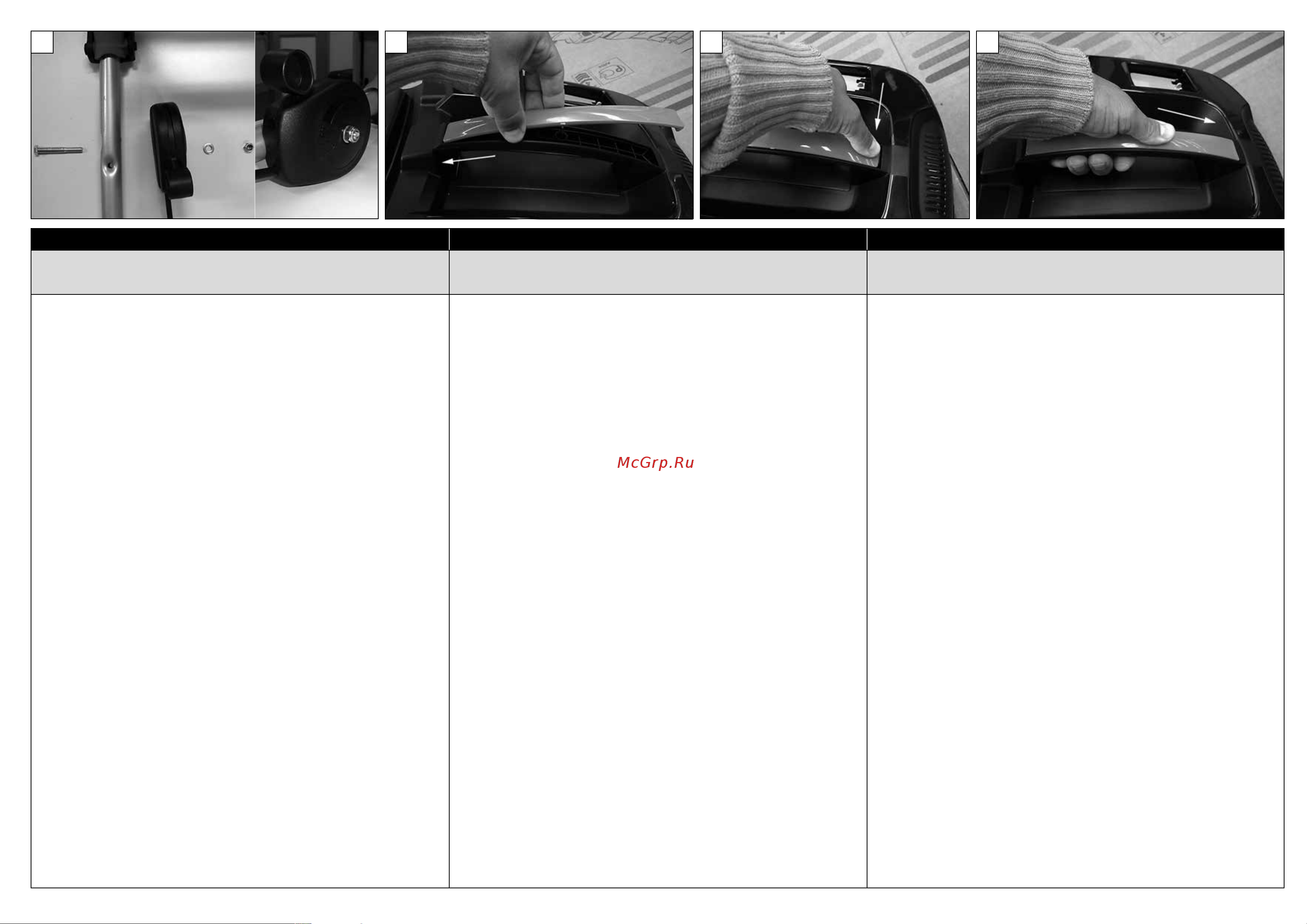

MONTAGEM ΕΥΝΑΡΜΟΛΟΓΗΣΗ MONTAJ
- Monte o acelerador conforme ilustrado nas Fig.8A, na
parte interior direita do guiador (apenas nos modelos que
o possuam).
ABRAÇADEIRAS
Bloqueie os cabos do guiador com as respectivas
abraçadeiras.
Fig.8B-8C-8D - Montagem da placa na alça do cesto.
Conjunto do interruptor de partida (apenas nos
modelos que o possuam)
Fixe o interruptor de arranque (Fig.8F) no guiador com
os dois parafusos (A, Fig.8E).
CESTA RÍGIDA(GV):
- Monte a cesta por meio dos fixadores e parafusos
apropriados (Fig. 8G).
- Levante o deflector (A) e posicione a cesta na parte
superior de carcaça (Fig. 8H).
- Τοποθετήστε το γκάζι όπως φαίνεται στις εικ. 8A, στην
εσωτερική δεξιά πλευρά της λαβής χειρισμού (μόνο στα
μοντέλα με το σχετικό εξοπλισμό).
ΣΦΙΓΚΤΗΡΕΣ
Ασφαλίστε τις ντίζες στη λαβή χειρισμού με τους ειδικούς
σφιγκτήρες.
Εικ.8B-8C-8D - Τοποθέτηση της πλάκας στη λαβή του
καλαθιού.
Διάταξη διακόπτη εκκίνησης (μόνο στα μοντέλα με το
σχετικό εξοπλισμό)
Ασφαλίστε το διακόπτη εκκίνησης (Εικ.8F) στο τιμόνι με τις
δύο βίδες (Α, Εικ.8E).
™K§HPO KA§A£I (GV):
- ™˘Ó∙ÚÌÔÏÔÁ›ÛÙ ÙÔ Î∙Ï¿ıÈ Ì ÙÔ˘ ÂȉÈÎÔ‡ Î∙È
‚›‰Â Á¿ÓÙ˙Ô˘ (EÈÎ. 8G).
- ™ËÎÒÛÙ ÙÔ Î∙¿ÎÈ (A) Î∙È ÙÔÔıÂÙ›ÛÙ ÙÔ Î∙Ï¿ıÈ
ÛÙÔ ¿Ó ̤ÚÔ ÙÔ˘ ÛÎÂÏÂÙÔ‡ (EÈÎ. 8H).
- Hızlandırıcıyı Şek.8A-'te gösterildiği gibi, gidonun iç
kısmına monte edin (yalnızca sahip olan modellerde).
BANTLAR
Kabloları özel bantlarla gidona tutturun.
Şekil 8B-8C-8D - Plakanın sepetin tutacağı üzerine
monte edilmesi.
Marş anahtarı tertibatı (yalnızca sahip olan modellerde)
Başlatma anahtarını (Şekil 8F) gidondaki iki vidayla (A, Şekil
8E) sabitleyin.
SABİT SEPETLİ (GV):
- Sepetin alt ve üst bölümlerini birbirine geçirin ve tak›n
(flekil 8G).
- Arka kapa¤› (A) kald›r›n ve torbay› makinaya yerlefltirin
(flekil 8H).
