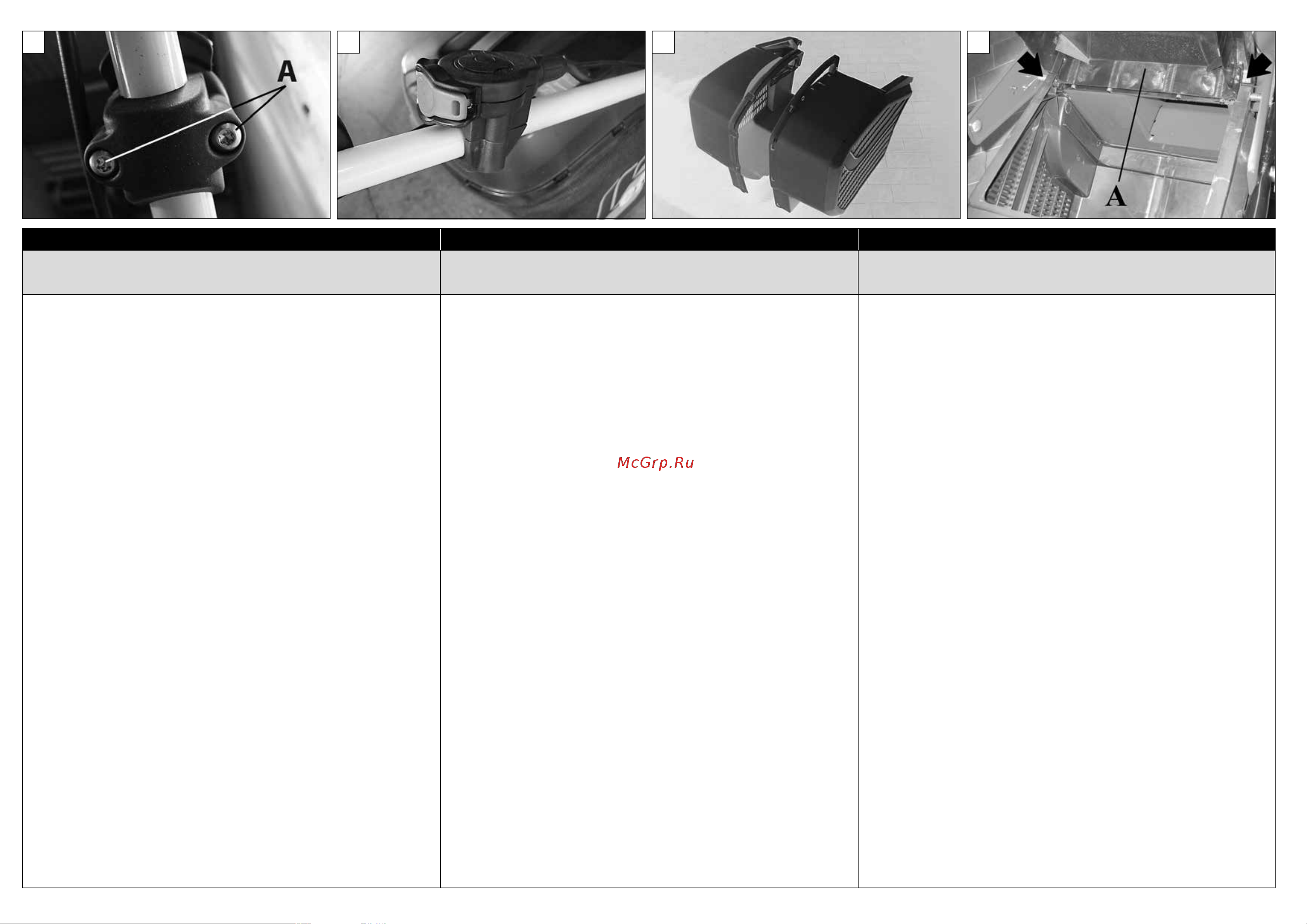

8E 8F 8G 8H

Česky Pусский Polski

MONTÁŽ СБОРКА MONTAŻ

- Páčku plynu namontujte, jak je znázorněno na obr. 8A-, na

pravou vnitřní stranu řídítek (pouze u modelů, které jsou jím

vybaveny).

SPONY

Kabely připevněte na řídítka pomocí dodaných spon.

Obr.8B-8C-8D - Montáž desky na rukojeti koše.

Sestava spínače startéru (pouze u modelů, které jsou jím

vybaveny)

Upevněte spínač startéru (Obr.8F) na řídítka pomocí dvou

šroubů (A, Obr.8E).

PEVN¯ KO· (GV):

- Smontujte ko‰ pomocí pﬁíslu‰n˘ch spojek a ‰roubÛ

(obr. 8G).

- Zdvihnûte deflektor (A) a zavěste koš v horní ãásti

tûlesa (obr. 8H).

- Установите акселератор как показано на Рис.8A с

внутренней правой стороны рукояти (только на моделях,

оснащенных соответствующим образом).

ХОМУТЫ

Закрепите кабели на рукояти специальными хомутами.

Рис.8B-8C-8D - Монтаж пластины на ручке корзины.

Выключатель стартера в сборе (только на моделях,

оснащенных соответствующим образом)

Закрепите выключатель стартера (Рис.8F) на руле двумя

винтами (A, Рис.8E).

ЖЕСТКОЙ КОРЗИНОЙ (GV):

- Собрать корзину с помощью крючков (рис. 8G).

- Поднять отражатель (А) у установить корзину в

верхеней части корпуса (рис. 8H).

- Zamontować dźwignię gazu w taki sposób, jak pokazano na

rys.8A, na wewnętrznej części uchwytu, po prawej stronie

(tylko w modelach, które je posiadają).

OPASKI

Zablokować kable na uchwycie przy pomocy specjalnych

opasek.

Rys.8B-8C-8D - Montaż płyty na uchwycie kosza.

Zespół włącznika rozrusznika (tylko w modelach, które

je posiadają)

Zamocuj włącznik rozrusznika (Rys.8F) na kierownicy za

pomocą dwóch śrub (A, Rys.8E).

SZTYWNY ZBIORNIK (GV):

- Zmontowaç zbiornik przy pomocy zaczepów i Êrub w

sposób przedstawiony na Rys. 8G

- PodnieÊç pokryw´ kana∏u wyrzutowego (A) i zawiesiç

zbiornik na pr´cie mocujàcym pokryw´ (Rys. 8H).
