Пескоструйная камера NS2

6.10. Надежность заземления оборудования непременное условие гарантии личной безопасности

работников при эксплуатации электроустановок.

6.11. Камеру нельзя устанавливать на открытом воздухе или в помещениях, содержащих пары

взрывоопасных и пожароопасных жидкостей.

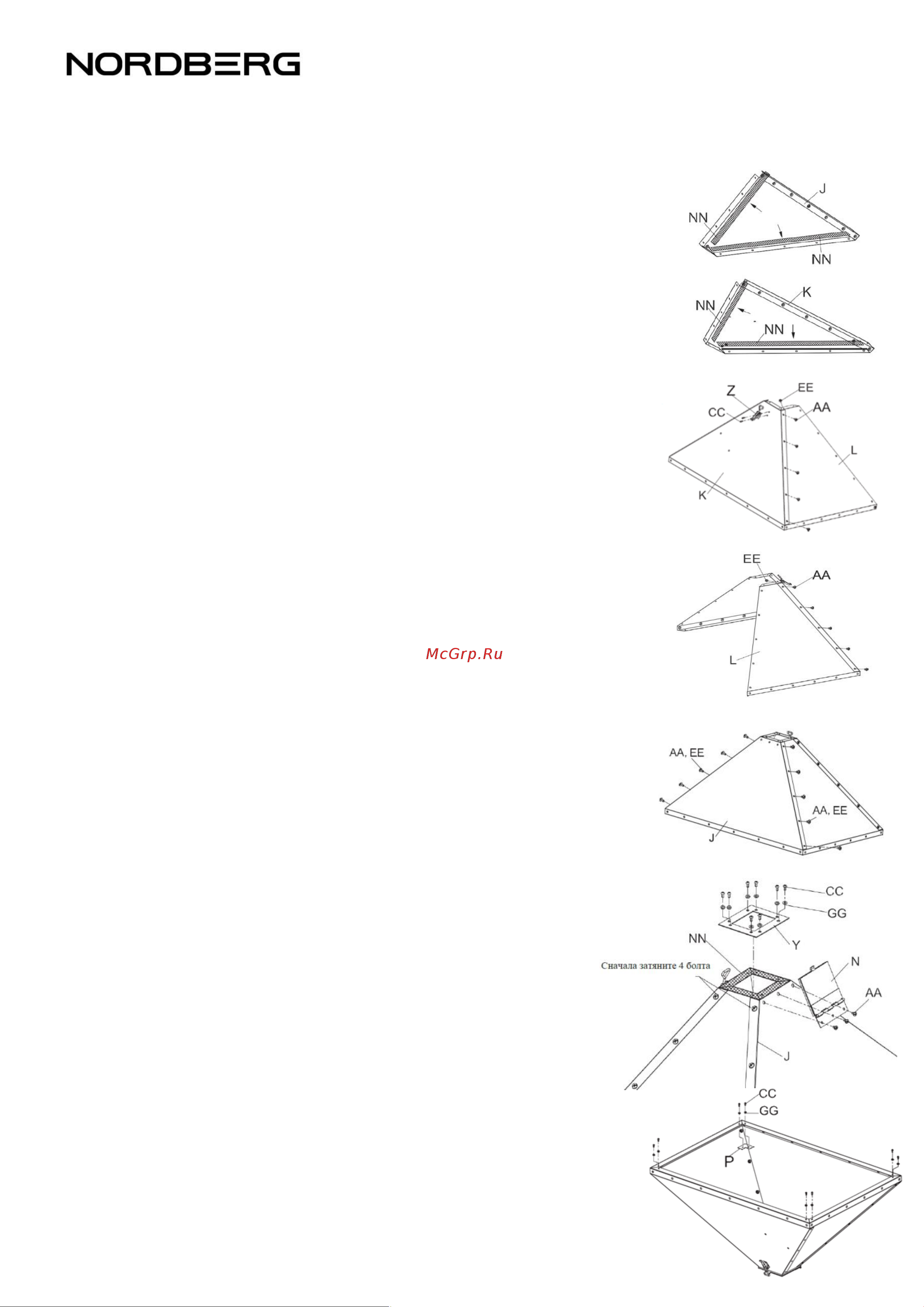

Процесс сборки камеры

1. Как показано на рисунке, на задней стенке (J) и передней стенке (K)

прикрепите по краю уплотнительную ленту δ 3X22 (NN). При креп-

лении ленты, отступайте от края стенки по 10 мм.

2. Используя болты M4X10 (CC), установите переднюю стенку (Z)

на воронку (K) и затяните болты. Используя болты M6X12 (AA),

соедините переднюю стенку воронки (K) с боковой стенкой (L)

вместе. Обязательно устанавливайте уплотнение в местах сты-

ков.

3. Установите боковую стенку (L) к стенке (K), используя болты

M6X12 (AA) и гайки M6 (EE).Обязательно устанавливайте уплот-

нение в местах стыков. Болты не затягивать.

4. Установите заднюю стенку (J) с помощью болтов M6X12 (AA)

и гаек M6 (EE). Обязательно устанавливайте уплотнение в ме-

стах стыков. Болты не затягивать.

5. Затяните 4 болта на дне воронки. Прикрепите уплотни-

тельную ленту δ 3X22 (NN) по периметру дна воронки.

Соедините пластину (Y) с воронкой с помощью болтов

M4X10 (CC) и шайб (GG). Соедините крышку (N) с пла-

стиной (J) используя болты M6X12(AA)

6. Установите кронштейны (P) по углам воронки, используя бол-

ты M4X10 (CC) и шайбы (GG), затяните болты. Затяните все

болты на воронке.
