Пескоструйная камера NS2

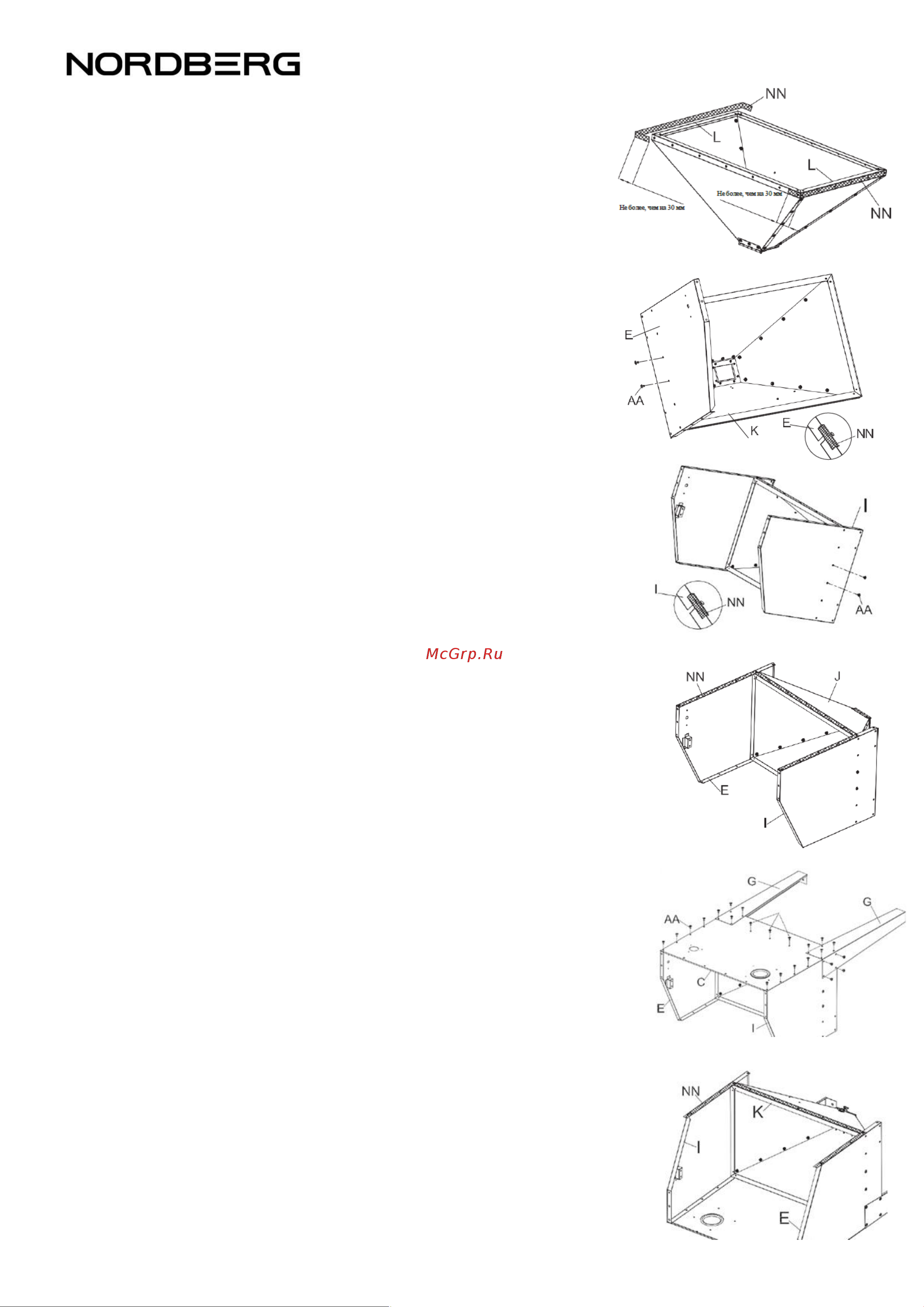

7. Как показано на рисунке, прикрепите уплотнительную лен-

ту по краям пластины (L); загните уплотнительную ленту,

как показано на рисунке, не более чем на 30 мм.

8. Соедините левую стенку камеры (E) с воронкой с помощью

болтов M6X12 (AA). Примечание: Устанавливайте болты

M6X12 (AA) начиная с двух средних отверстий в стенке

камеры (E). Убедитесь, что стенка камеры (E) установлена в

правильном направлении. Болты не затягивать.

9. Соедините правую стенку камеры (I) с воронкой с помощью

болтов M6X12 (AA).Примечание: Устанавливайте болты

M6X12 (AA) начиная с двух средних отверстий в стенке камеры

(E). Убедитесь, что стенка камеры (E) установлена в правиль-

ном направлении. Болты не затягивать.

10. Как показано на рисунке, прикрепите уплотнительную ленту

63X22 к задней части воронки, (J), по краям левой (E), и правой (I)

стенке камеры.

11. Соедините заднюю стенку (C) и ноги (G):используйте болты

M6X12 (AA) и гайки M6 (EE) для сборки. Примечание: Начи-

найте с трех болтов посередине (C). Затяните все болты.

12. Как показано на рисунке, прикрепите уплотнительную ленту 5

3X22 к передней части воронки (J), краю левой (E), и правой (I)

стенке камеры.
