Пескоструйная камера NS2

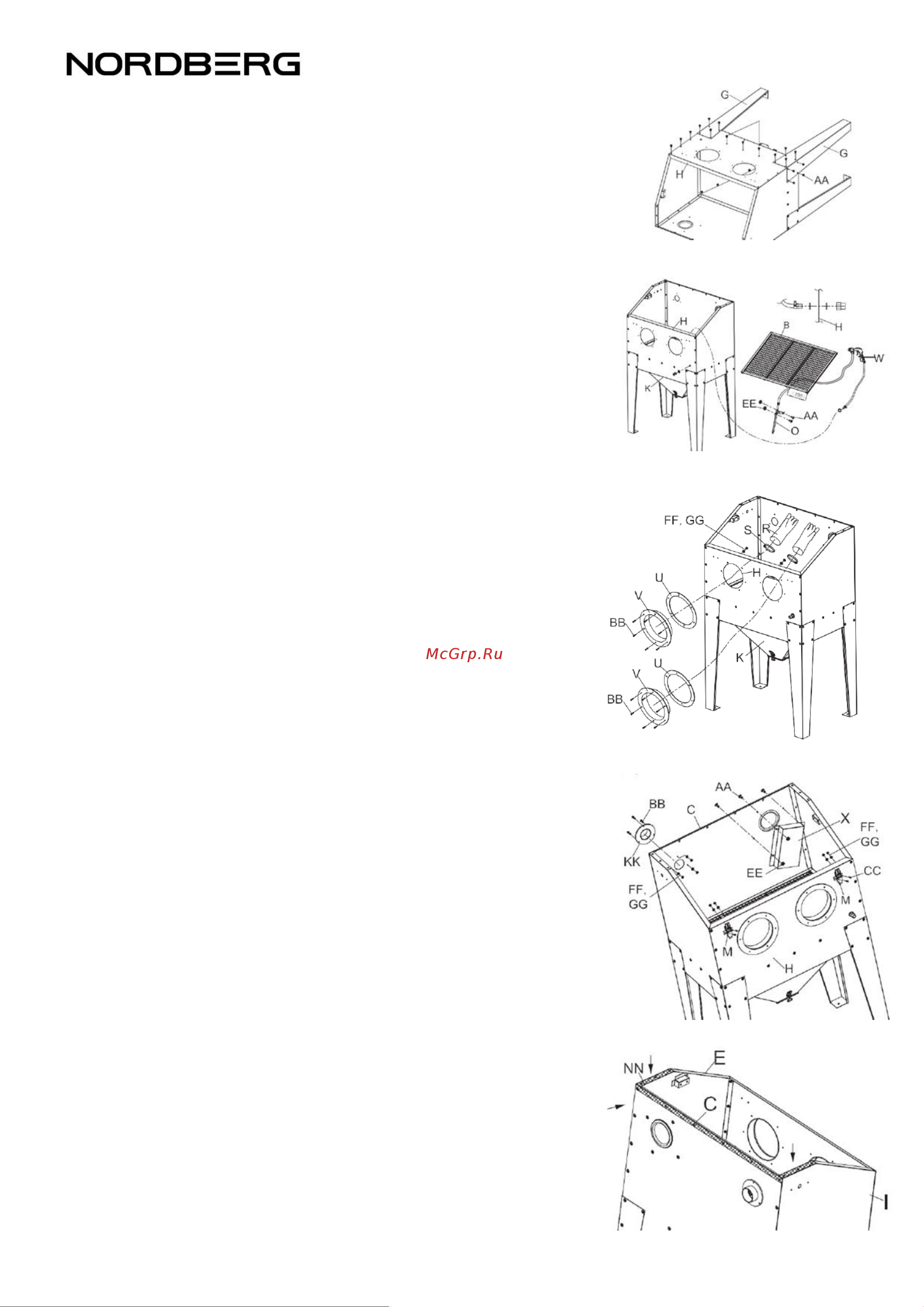

13. Соедините переднюю стенку (C) и ноги (G): Используйте болты

H6X12 (AA) и гайки H6 (EE) для сборки. Примечание: Начи-

найте с трех болтов посередине (C). Затяните все болты.

14. Установка сетки (B), шланга (0), пистолета (W):

1. Подсоедините шланг (0), через сетку (B);

2. Установите сетку (B) внутрь камеры, зафиксируйте шланг

(0) на передней стенке воронки (K) используя болты M6X12

(AA) и гайки M6 (EE).

3. Подсоедините шланг к патрубку, используя уплотнитель-

ную ленту в случае утечки воздуха. Затяните все болты.

15. Установка держателей перчаток (V) и перчаток:

1) С помощью болтов M4X16 (BB), гаек M4 (FF) и 4 шайб

(GG) установите монтажное кольцо (U) и держатель пер-

чатки (V) на передней части камеры (H);

2) Зафиксируйте перчатки (R) и держатели перчаток(V)

используя зажимы (S). Затяните все болты.

16. Установка воздухоотвода (KK),воздухозаборника (X), за-

щелки (M):

1. Как показано на рисунке, с помощью болтов M4X16 (BB),

гаек M4 (FF) и 4 шайб (GG) установите воздухоотвод (KK)

на задней стенке камеры (C);

2. Установите воздухозаборник (X) на задней стенке каме-

ры (C), используя болты M6X12 (AA) и гайки M6 (EE);

3. Установите защелки (M) на передней стенке камеры (H),

используя болты M4X10 (CC), гайки M4 (FF) и 4 шайбы

(GG). Затяните все болты.

17. Как показано на рисунке, прикрепите уплотнительную

ленту δ 3X22 к верхним частям левой стенке камеры (E),

правой стенки камеры (I) и задней стенки камеры (C) .

Примечание: Убедитесь, что уплотнительная лента также

была прикреплена к углам других стенок (см. рисунок)
