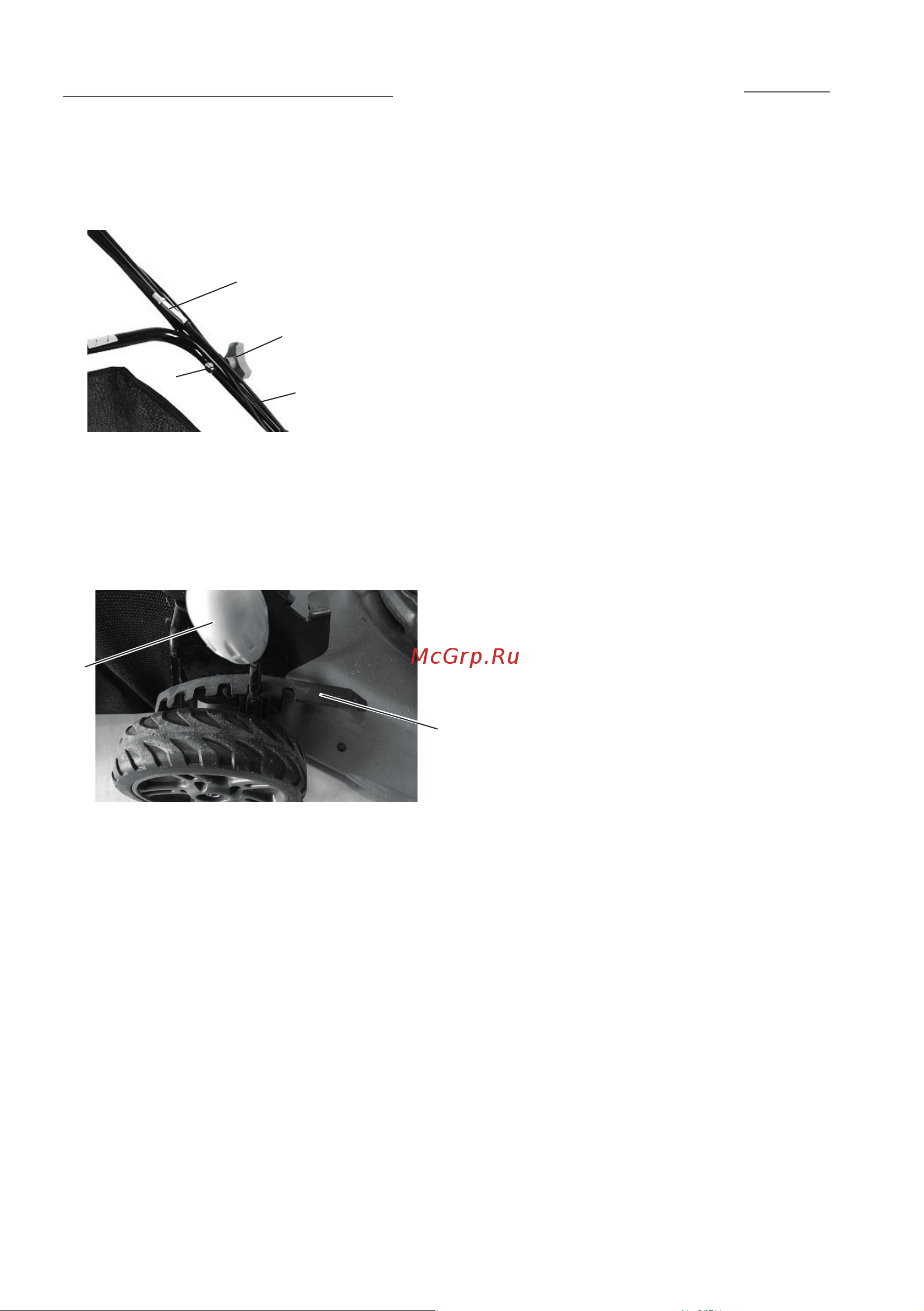

6.3 Крепление рукоятки управления (рис.1 поз.1) с рычагами к нижней части

рукоятки управления. Порядок сборки показан на рис.4

Совместив крепёжные отверстия нижней (рис.4 поз.1) и верхней (рис.4 поз.3)

рукояток, вставить болты (рис.4 поз.2) и зафиксировать их гайками-барашками

(рис.4 поз.4).

6.4 Установка высоты среза (рис. 5)

Перед началом работы отрегулируйте необходимую высоту кошения травы.

Для этого отожмите рычаг (рис.5 поз.1) вправо от корпуса газонокосилки, пере-

двиньте и зафиксируйте его в одном из требуемых положений на скобе (рис.5 поз.2).

При крайнем нижнем положении осей колёс устанавливается максимальная

высота среза – 68 (70) мм.

6.5 Установка травосборника и насадки мульчирования (см. рис.6)

- удерживая рычаг (рис.6 поз. 1), насадить крюки (рис.6 поз .2) каркаса тра-

восборника на крепёжную планку корпуса газонокосилки;

- закрепить каркас травосборника, опустив заднюю крышку (рис.1 поз. 8).

Для снятия травосборника:

- поднять вверх заднюю крышку (рис.1 поз.8), отжав рычаг рис.6 поз.1), осво-

бодить крюки и отсоединить каркас травосборника от корпуса газонокосилки.

При снятом травосборнике задняя крышка выполняет роль отражателя: ско-

шенная трава отбрасывается вниз, под ноги оператора.

Для установки насадки мульчирования:

1 – Рукоятка управления (низ);

2 – Болт крепления;

3 – Рукоятка управления (верх);

4 – Гайка-барашек.

рис.4

1 – Рычаг установки глубины реза;

2 – Скоба фиксации высоты осей

колёс.

рис.5
