- снять травосборник, нажав на фиксаторы (рис.6 поз.5) снять заглушку (рис.6

поз.4), закрывающую отверстие для выброса травы. Заглушка устанавливается при

монтаже направляющего жёлоба, для выброса травы вправо от газонокосилки:

- нажав на фиксаторы (рис.6 поз.6), установить на место заглушки насадку

мульчирования (рис.6 поз.7);

- опустить заднюю крышку (рис.1 поз.8) газонокосилки.

6.6 Установка направляющего жёлоба (рис.1 поз.18)

Для выброса скошенной травы в боковом направлении необходимо устано-

вить на корпус газонокосилки направляющий жёлоб. Установка показана на рис.7:

- поднять подпружиненную боковую крышку (рис.1 поз.17);

- вставить в пазы направляющий жёлоб (рис.1 поз.18);

- аккуратно опустить крышку на жёлоб.

6.7 Заправка топливом (см. рис.8)

ВНИМАНИЕ! Соблюдайте меры пожароопасности! Заполняйте топлив-

ный бак только на открытом воздухе при выключенном и полностью

остывшем двигателе. Запрещается курение при заправке топливного

бака.

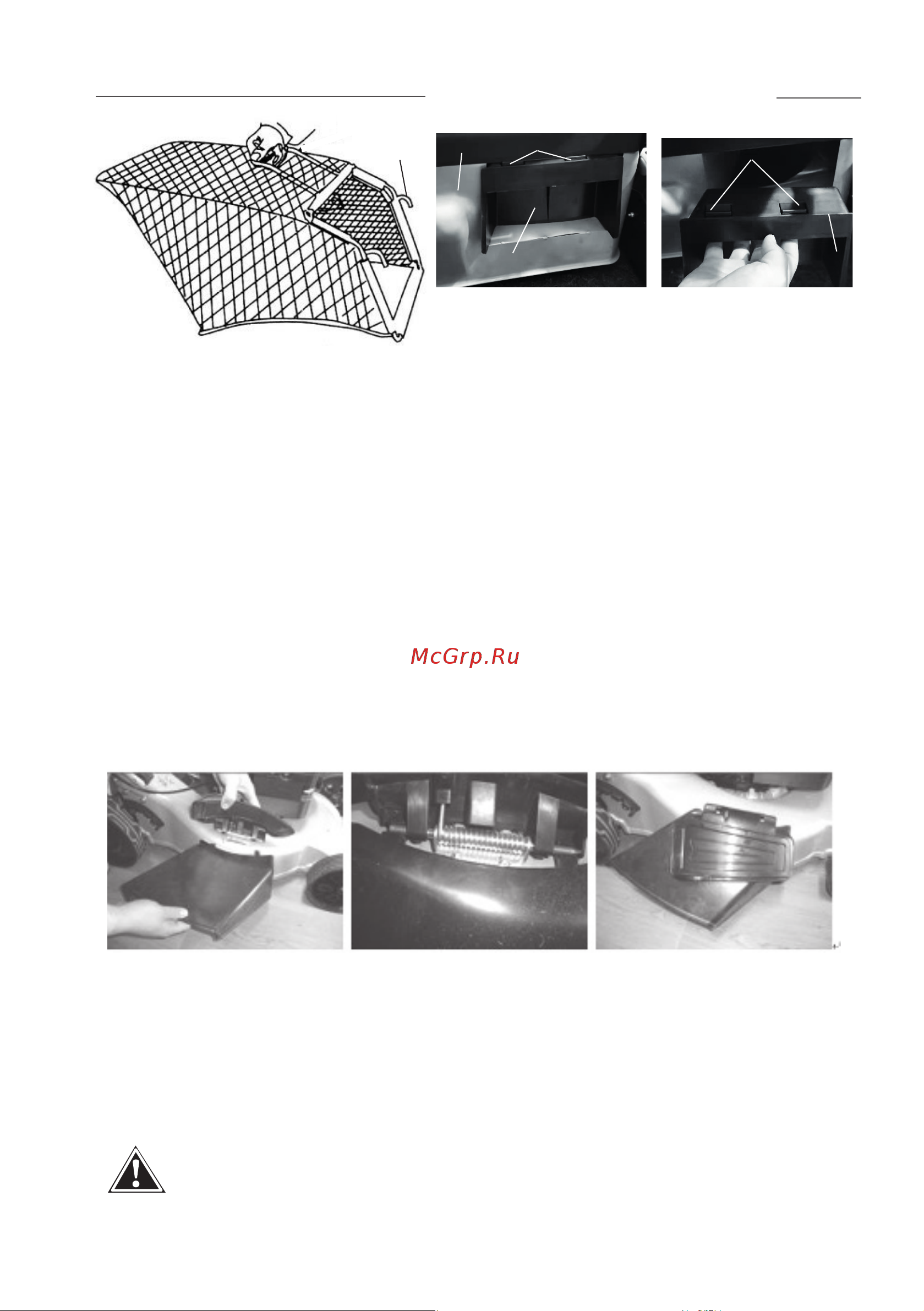

1 – Рычаг крепления травосборника; 2 – Крюк фиксации каркаса травосбор-

ника; 3 – Корпус газонокосилки; 4 – Заглушка; 5 – Фиксаторы заглушки;

6 – Фиксаторы насадки мульчирования; 7– Насадка мульчирования.

рис.6

рис.7
