Katana KL-46AS PRO MBK0018800 [3/30] Описание элементов устройства

РУКОВОДСТВО)ПО)Э КСПЛУАТАЦ И И )

)

ОПИСАНИЕ ЭЛЕМЕНТОВ УСТРОЙСТВА

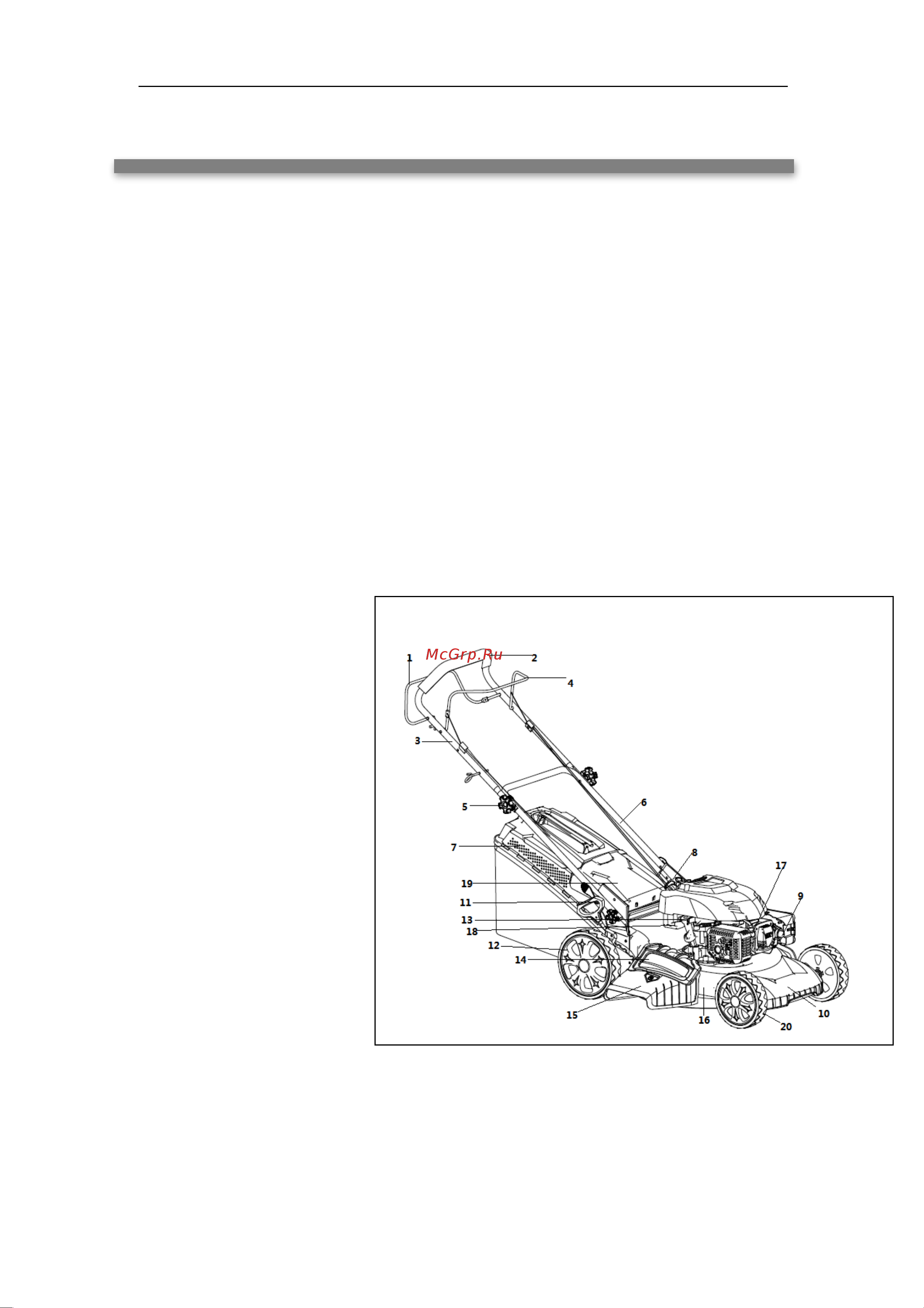

Смотрите рис. 1

1. Рычаг привода (рычаг сцепления)

2. Мягкая рукоятка

3. Верхняя секция рукоятки

4. Рычаг тормоза/остановки

5. Барашковый болт с квадратным подголовком

6. Нижняя секция рукоятки

7. Травосборник

8. Крышка топливного бака

9. Кнопка подкачки топлива (праймер)

10. Передняя декоративная крышка

11. Ручка регулировки высоты скашивания

12. Заднее колесо

13. Масляная заглушка

14. Крышка бокового выброса

15. Боковой разгрузочный желоб

16. Дека

17. Свеча зажигания

18. Ручка стартера

19. Крышка заднего выброса

20. Переднее колесо

Рис.)1

)
