Contracor 10112930 [33/36] Регулировка установки power gun
![Contracor Power Gun [33/36] Регулировка установки power gun](/views2/1916631/page33/bg21.png)
33
CONTRACOR
®
POWER GUN Art. 10112910

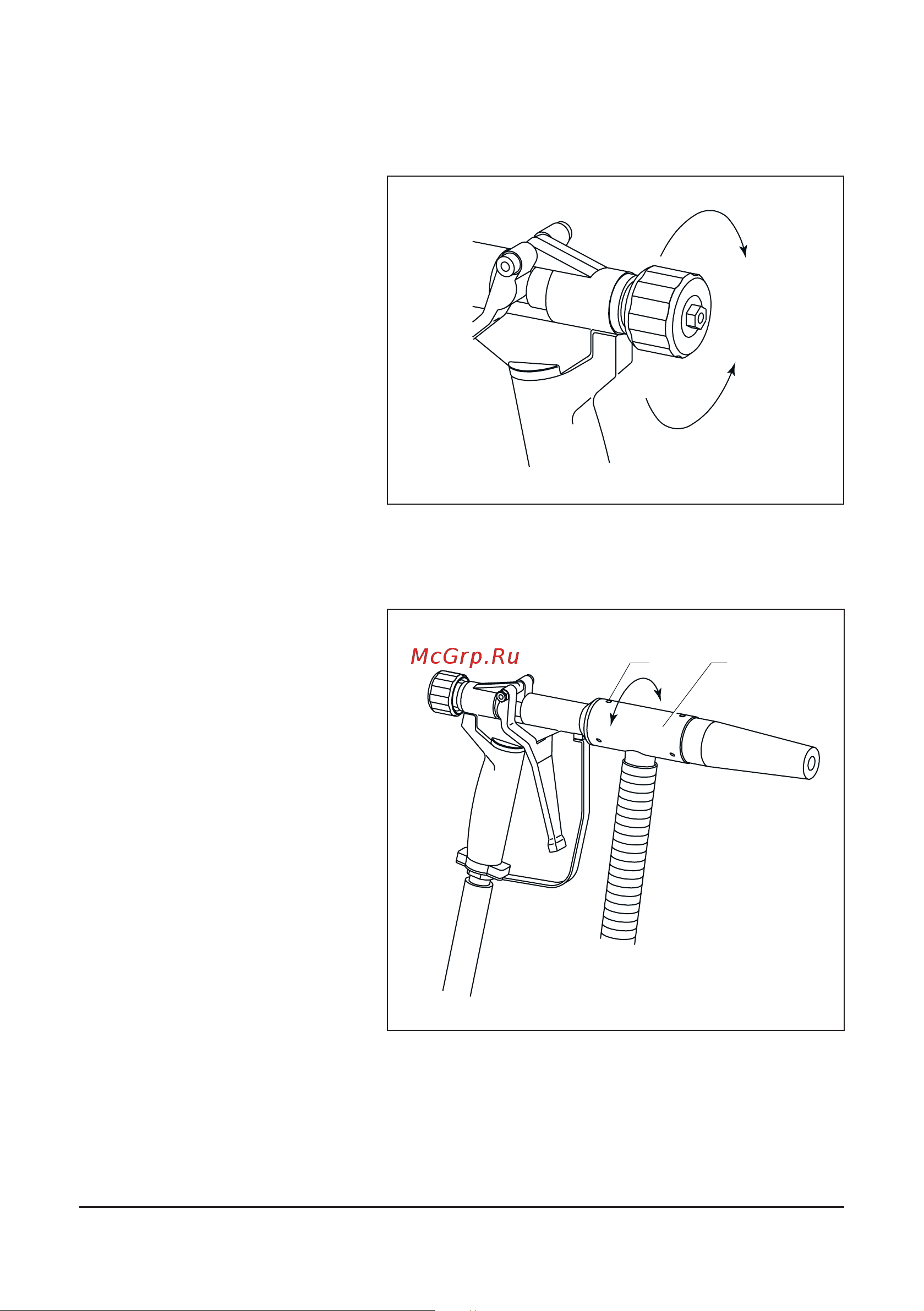

6. Регулировка установки POWER GUN
6.1 Ручка
регулировки силы
воздушного потока,
выходящего
из сопла.
Вращение ручки по часовой
стрелке уменьшает поток
(используйте для очистки
тонкостенных изделий).
Вращение ручки против часовой
стрелки увеличивает силу
потока.
6.2 Позициониро-
вание заборного
рукава
Ослабьте три стопорных винта
(S) на смесительной камере со
стороны воздушной головки.
Установите смесительную
камеру (M) в наиболее удобное
положение.
Убедитесь, что смесительная
камера полностью насажена на
воздушную головку, и затяните
стопорные винты.
S M
S M
Рис. 6.1.1
Рис. 6.2.1
